SGD-07電工技能綜合實訓裝置

時間：2022-02-25 10:29:17

一、概述
電工技能綜合實訓裝置根據電工職業技能鑒定標準及相關課程的教學大綱要求而研制?？蛇M(jìn)行常用工具及儀表的使用、安全用電、電工基本技能、電動機的安裝維護與故障處理、常用生產機械電氣控制線路的故障分析與處理等項目訓練。適合各職業學校、培訓機構的《電工技能訓練》和《電工實訓》等相關專業課程的實訓教學及技能鑒定。

二、技術性能
輸入電源：三相四線（或三相五線）～380V±10%　50Hz
漏電保護：漏電動作電流≤30mA
工作環境：溫度-10℃～+40℃　相對濕度＜85%（25℃）　海拔＜4000m
裝機容量：＜1.5kVA
外形尺寸：1350mm×600mm×1100mm

三、基本配置及功能

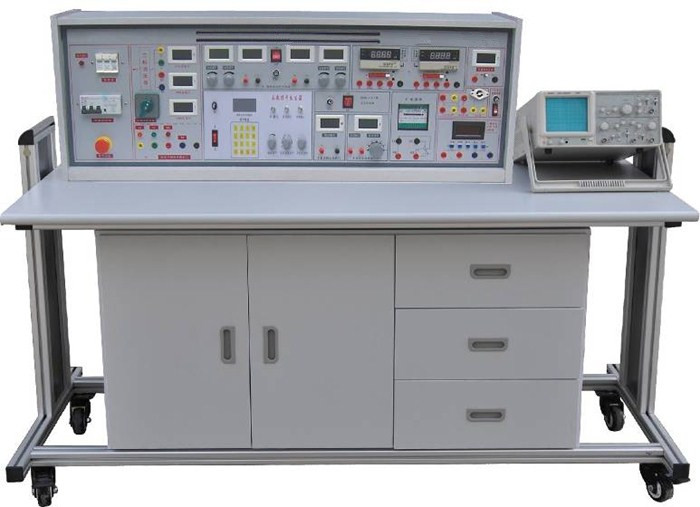

本裝置主要由電源控制屏、實訓桌、電源無線總控制臺、實訓組件等組成。

（一）電源控制屏 控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板，為實訓提供交直流電源、信號源和儀表等，具體功能如下：
1. 交流電源部分
(1)提供三相固定 380V 交流電源及單相 0～250V 連續可調交流電源，配備 1 臺單相調壓器，規格為 0.5kVA/0～250V。380V 交流電源輸出處設有過流保護，相間、線間過電流
及直接短路均能自動保護。配有一只指針式交流電壓表，通過波段開關切換可指示三相固定 380V 交流電源輸出電壓。
(2)設有一路 AC380V 和四路 AC220V 交流電源接口，可為外配儀器設備提供工作電源。
(3)低壓交流電源：分 3V、6V、9V、12V、15V、20V、24V 七檔可調，輸出端具有短路
保護、過載保護及自動復位功能。

2. 直流電源部分
(1)提供 0～220V/2A 連續可調直流電源，電源輸出處設有過流保護，當直接短路或所帶負載太大，系統即告警并切斷輸出電源。
(2)提供兩路 0.0～30V/1A 直流可調穩壓電源，從 0V 起調，具有截止型短路軟保護和自動恢復功能，設有三位半數顯指示。 (3)提供四路固定直流電源：±5V/0.5A、±12V/0.5A，每路均具有短路、過流保護和自動恢復功能。

3. 測量儀表
(1)真有效值交流電壓表一只能對交流信號（20Hz～20kHz）進行真有效值測量，測量范圍 0～500V，量程自動判斷、自動切換，精度0.5 級，四位數碼顯示。
(2)真有效值交流電流表一只能對交流信號（20Hz～20kHz）進行真有效值測量，測量范圍 0～5A，量程自動判斷、自動切換，精度 0.5級，四位數碼顯示。
(3)直流數顯電壓表一只測量范圍 0～1000V，分 2V、20V、200V、1000V 四檔，直鍵開關切換，三位半數字顯示，輸入阻抗 10MΩ ，精度 0.5 級，具有超量程報警、指示及切斷總電源等功能。
(4)直流數顯毫安表一只測量范圍 0～2000mA，分 2mA、20mA、200mA、2000mA 四檔，直鍵開關切換，三位半數字顯示，精度 0.5 級，具有超量程報警、指示及切斷總電源等功能。

4. 函數信號發生器/頻率計：采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。頻率計最高測量范圍100MHz，自動換檔。單次脈沖輸出：每按一次按鍵即可輸出一組正負脈沖；

5. 音頻功率放大器
用于放大電路擴音，也可作信號尋跡儀器使用，輸入信號 Vi≥10mV，功率 P≥0.5W。

6. 脈沖信號發生器單次脈沖源，正負各兩路脈沖輸出。

7. 無線遙控接收器主要由天線和控制器兩部分組成。天線放置在實訓臺的頂部，接收電源無線控制臺發 送的控制信號；控制器放置在電源控制屏內部，根據天線接收的信號控制實訓裝置總電源。

（二）實訓桌 實訓桌采用鋁合金框架，桌面板由防水、防火、耐磨高密度板制成，造型美觀大方，設有兩個抽屜，存放工具，左右配有兩個儲存柜，用于存放實訓組件等，桌面鋪有綠色防靜電桌墊，還設有四個高度可調的緊固腳。

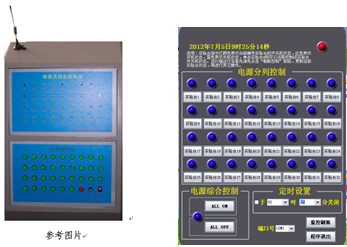

（三）電源無線總控制臺(每個實訓室選配一臺) 本控制臺主要由鍵盤模塊、工作狀態指示模塊、發射模塊、通信接口及上位機軟件等部分組成。
（1）該設備以315MHz無線數字收發模塊為無線傳輸載體，配合單片機編碼解碼實現多個實驗室、多臺實驗設備電源的無線開關控制。電源無線總控制臺”可對單個實驗室的15臺實驗設備進行單臺、多臺或全部設備的電源開關無線控制。每臺設備有對應的指示燈指示當前的電源開關狀態；對實訓室15臺實驗設備的電源開關無線控制。配有上位機軟件，可通過電腦對實驗設備的電源開關進行控制。

（2）電工技能綜合實訓裝置配置
按鍵模塊：按鍵模塊分為電源開關控制鍵和功能鍵，其中“1號臺”～“15號臺”及“全開”和“全關”為電源開關控制鍵，“確認”和“取消”為功能鍵。“1號臺”～“ 15號臺”開關控制鍵分別對應一個實驗室的15臺實驗設備，實現單臺控制操作；“全開”和“全關”對應實驗室所有實驗設備，可實現所有實驗設備的一鍵開關控制；“確認”和“取消”鍵對開關控制鍵的操作進行確認或取消。
狀態指示模塊：該模塊有“1號臺”～“ 15號臺”共15個指示燈，分別指示該控制臺對應實驗室的15臺實驗設備的電源開關狀態，燈常亮表示對應實驗臺電源開，燈常滅表示對應實驗臺電源關，燈閃爍表示對該實驗臺正在進行開關控制操作，處于等待確認狀態，通過閃爍時間比來區分設備當前開關狀態與操作狀態。
發射模塊：載波頻率為315MHz，通過配套天線發射總控臺的數字編碼。
通信串口：通信串口為總控制臺與電腦的通信接口，可使用上位機軟件對實驗設備進行開關控制，上位機軟件界面簡潔，操作方便。

（3）上位機軟件功能
1.串口掃描檢測
2.通過串口發送工作臺工作命令
3.接收識別主控制臺發送工作臺開關控制的命令，并刷新工作臺狀態顯示
4.能控制最多32工作臺
5.開關工作臺操作時間顯示

（四）導線架
歐式導線架，用于懸掛和放置實訓連接導線，外形尺寸為 530mm×430mm×1200mm，設有五個萬向輪，造型美觀大方。

（五）實訓組件

序號	名稱	型號及規格	數量
	驗電筆		1支
	活動扳手	200mm	1把
	尖嘴鉗		1把
	鋼絲鉗		1把
	剝線鉗		1把
	中號十字螺絲刀		1把
	中號一字螺絲刀		1把
	電工刀		1把
	電烙鐵及烙鐵架	40W	1套
	指針式萬用表	MF-47	1只
	數字萬用表	VC890D	1只
	電度表		1只
	兆歐表	ZC25-3	1只
	數字鉗形電流表	DM6266	1只
	接地電阻測試儀	ZC29B-1	1只
	保險盒		3只
	熔斷器		6只
	配電板		2塊
	開關		2個
	插座		2個
	平口燈座		2個
	日光燈套件	15W	1套
	電阻		1套
	變壓器套件	DJ11B	1套
	三爪拉馬	6寸	1套
	單相電容式電動機		1臺
	三相鼠籠式異步電動機	WDJ26（△380V）	1臺
	交流接觸器	LC1-D0610M5N 220V	4只
	按鈕開關盒	三個孔	1只
	按鈕	LAY16（黃、綠、紅）	3只
	熱繼電器	JRS1D-25/Z(0.63-1A)	2只
	時間繼電器	JSZ3-A-B 0-60S AC220V	1只
	換相開關		1只
	漏電保護器	DZ47-63LEP-2P-6A	1只
	倒順開關	KO3-15	1只
	組合開關		1只
	觸摸開關		1只
	單相閘刀開關		1只
	三相閘刀開關		1只
	變壓器		1只
	信號燈		1只
	橡皮墊		1塊

四、電工技能綜合實訓裝置實訓項目
驗電筆的使用
電工工具的識別與使用
常用導線的連接及絕緣的恢復
電烙鐵的拆裝與焊接技能訓練
電工識圖訓練
室內照明線路安裝模擬
指針式萬用表的使用與讀數
交流電壓、電流的測量
直流電壓、電流的測量
電阻的測量
兆歐表、鉗形電流表、接地電阻測試儀的使用
常用開關類電器拆裝
交流接觸器的拆裝
熱繼電器與時間繼電器的拆裝
常用啟動器的結構觀察及檢測
小型變壓器的制作
小型變壓器故障檢查與排除
三相鼠籠式電動機的拆裝與測試
三相鼠籠式電動機運行檢測
三相鼠籠式異步電動機的檢修
三相鼠籠式異步電動機故障分析
三相鼠籠式異步電動機定子繞組局部故障排除
單相電容式電動機繞組的拆換
單相電容式電動機故障與排除
單相電容式電動機啟動繞組、工作繞組及啟動電容器的接線
單相電容式電動機正反轉的控制
手動正轉控制線路的安裝與檢修訓練
接觸器點動正轉控制電路的安裝與調試
具有自鎖的正轉控制電路的安裝與調試
具有過載保護的正轉控制電路的安裝與調試
接觸器聯鎖的正反轉控制電路的安裝與調試
按鈕聯鎖的正反轉控制電路的安裝與調試
按鈕、接觸器聯鎖的控制電路的安裝與調試
用倒順開關的三相異步電動機正反轉控制電路的安裝與調試
接觸器控制Y-△降壓控制電路的安裝與調試
時間繼電器控制Y-△降壓控制電路的安裝與調試
C620型車床控制線路的模擬安裝

五、電工技能綜合實訓裝置的主要特點及安全保護體系
采用無線遙控技術，教師可通過電源無線總控制臺控制學生機的電源，便于實訓室管理。
交流電源及供電主回路采用三相四線制(或三相五線制)電源輸入，經電流型漏電保護器、交流接觸器、過流保護裝置后輸出，安全、方便、使用可靠。
單相交流電源0～250V連續可調，直流0～220V連續可調，交、直流電源輸出均設有過流保護裝置，當直接短路或所帶負載太大，電流超過設定值，系統即告警并切斷輸出電源。
屏上設有電壓型漏電保護裝置，控制屏內或強電輸出若有漏電現象，即發出告警并切斷總電源，確保實訓進程安全。
屏上設有電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
屏上380V交流電源輸出處設有一套過流保護裝置。相間、線間直接短路或所帶負載太大，電流超過設定值，系統即告警并切斷總電源。
采用高可靠護套結構的實訓連接線，使用安全、可靠。
