SGS-M7120平面磨床電氣技能實訓考核裝置（半實物）

時間：2022-03-11 16:23:01

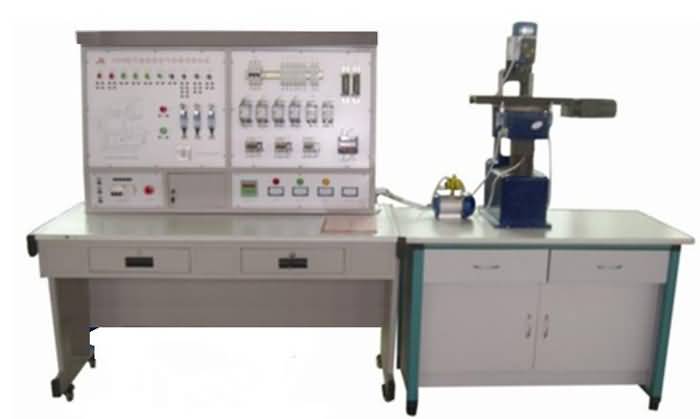

SGS-M7120平面磨床電氣技能實訓考核裝置（半實物）由電源控制部分、M7120型磨床機床電氣控制部分、仿真機床構成。電源控制部分包括實訓定時、定時報警、安全用電自動控制等，機床電氣控制部分把整臺機床內部電器裝在正面面板上，能直觀地觀察機床工作時各電器的動作狀況。故障點在面板上設有相應測試點，供實訓考核者測試用。仿真機床部分能模擬機床各種運動。通過本裝置的實訓能使學員掌握機床常見故障的現象、故障產生的大概部位，熟練掌握機床電路工作原理，其是維修電工初、中、高級技能鑒定的理想設備。

一、平面磨床電氣技能實訓考核裝置技術性能
1、輸入電源：三相四線（380V±10% 50Hz）
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃)
3、裝置容量：＜1KVA
4、重量：150kg
5、外形尺寸：1400mm×700mm×1500mm

二、平面磨床電氣技能實訓考核裝置構成
（一）主控屏
1、三相四線電源輸入，通過漏電保護器接通總開關。
2、設有450V指針式交流電壓表三只，指示電源輸入的三相電源電壓，并有三只指示燈指示實訓臺與外部電源的通斷。
3、實驗兼報警記錄儀（實驗管理器）：平時作為時鐘使用，具有設定實訓考核時間，定時報警、切斷電源等功能。
（二）機床電器裝載板：安裝機床電器、故障設置盒及故障測試孔。
（三）實訓桌：桌體為鋁木結構
（五）電氣部分的操作，能實現M7120型磨床各種運動
（六）機床電氣線路的所有接點，在裝置的面板上都有相應的測試點，便于檢測故障
（七）控制屏的故障箱內設有16個開關，通過撥動故障開關可設置相應的故障點

三、平面磨床電氣技能實訓考核裝置實訓項目與目的
1、熟悉常用低壓電氣的機構、原理；
2、通過觀察機床模擬運動，了解機床的真實運動狀況；
3、掌握機床電器控制原理及各種保護裝置；
4、掌握機床常見故障發生部分現象及排除方法。

四、故障點設置一覽表

故障編號	故障現象	故障編號	故障現象
1	機床無法啟動	9	砂輪電動機無法啟動
2	液壓泵電動機無法啟動	10	砂輪電動機無法啟動
3	液壓泵電動機無法啟動	11	砂輪架無法上升
4	液壓泵電動機無法啟動	12	砂輪架無法上升
5	液壓泵電動機和砂輪電動機都無法啟動	13	砂輪架無法下降
6	砂輪電動機無法啟動	14	砂輪架無法下降
7	砂輪電動機無法啟動	15	電磁吸盤不能工作
8	砂輪電動機控制無自鎖	16	電磁吸盤控制不能自鎖

智能考核功能:（計算機一臺由學校自備）
本系統以電腦為上位機，與本公司的智能考核設備相結合，組成考核網絡。教師通過電腦出題，設置故障點，通過電腦網絡向與之連接的各個智能考核子站發出題目，考生在收到題目后，在子站上查找電路故障的情況，輸入相應的答案，當答案正確時，由電腦設定的故障點自動恢復正常；考官在考試時間到后，可通過電腦進行收卷，并由電腦給出各考生相應的考試成績。
　實現功能：
1、根據電路原理圖、結構圖和安裝圖，以智能化的方式，可通過教師計算機系統給每臺學生機設置合理的、典型的故障點，每次考核可以提供１５套以上的方案，每套方案可設置10個以上的故障點．
2、學生答題的答案可提交給教師計算機系統，并由教師實現網上考試和評卷，由教師計算機系統對整個考場和單個考生的成績作出科學的分析與報表．
提供各級電工考核的題庫，可由老師方便調用．
3、能以數據庫形式開展智能化考試，可實現考生報到，隨機發卷，考場監控，自動收卷，考試計時，分?jǐn)?shù)判定，并對全部成績進行排序，打印，且能保存歷次的考試數據．
4、本考核系統不采用拆端口，包絕緣，拔器件，撥開關的方法設置故障點．可由計算機與鍵盤通過單片機智能化的設置和排除．
5、考生在考試平臺上通過普通儀表對控制電路上的故障點進行檢測和查找，將查找和判斷的答案通過網絡傳遞給教師計算機系統．
