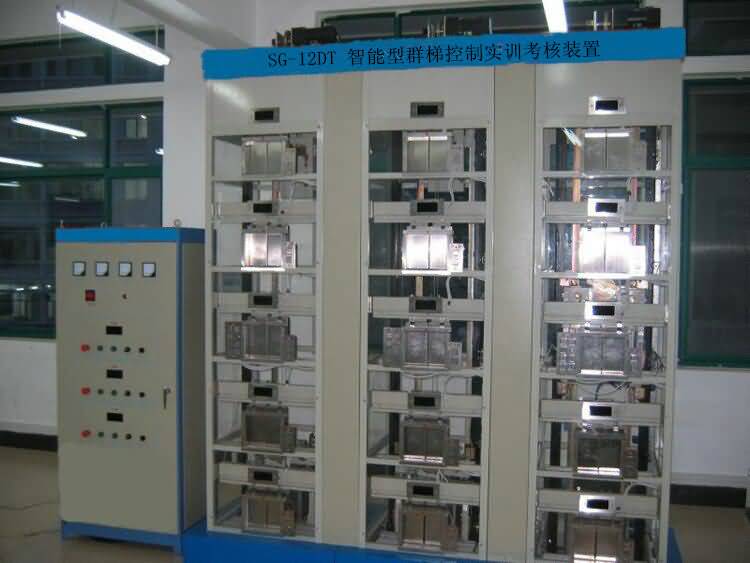

SG-12DT 智能型群梯控制實訓考核裝置

時間：2022-03-16 14:55:48

一、智能型群梯控制實訓考核裝置概述：
本設備采用交流變頻調速器與PLC通過開關量或數字量兩種模式進行控制，并且設置了常見的幾十項電路故障供學生實操。整套設備采用三臺五層群控電梯，每部電梯都由一臺PLC控制，PLC之間通過RS-485串行通訊卡交換數據，電梯外呼統一管理，接近現實中的樓宇電梯控制。通過它，學生不但可以提高故障的檢測和排除能力，還可以了解多臺PLC聯機編程原理從而提高編程技能。
整套系統的通訊接口采用開放式結構，且可以聯入教學網絡中，可以成為樓宇智能化控制系統的一部分。該套系統配備智能考核軟件系統，可以在電腦上進行智能考核。適用于大中專院校、技校、職業學校或電梯專業使用。

二、智能型群梯控制實訓考核裝置技術參數：
輸入電源：AC380V±5%(三相五線) 50Hz
額定功率：≤1KW
環境溫度：-10℃～40℃
相對濕度：≤85%
外形尺寸：1980×660×3000mm
控制柜：800×480×1850mm
變頻器：FR-E540-0.4K-CH
ＰＬＣ：三菱FX2N-64MR
控制方式：開關量/數字量雙控及VVVF技術
層數：五層五站×三臺
曳引機功率：90W/380V
設備重量：1000Kg
配套電梯多媒體教學系統（10合一）（投標時需提供教學系統，未提供者取消投標資格），適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體教學系統，可以很大程度上減輕老師講課的工作量。內容分別是：
1、電梯的基礎知識；
2、電梯結構配置；
3、電梯電器控制系統；
4、各種電梯安裝教程；
5、電梯使用和維護；
6、電梯安裝工藝；
7、電梯故障和診斷維修（上）；
8、電梯故障和診斷維修（下）；
9、電梯維修技術電子書(15合一) ；
10、電梯原理及故障PPT(5合一)。

三、智能型群梯控制實訓考核裝置結構：
井道框架：相當于電梯附著的建筑物，為電梯提供支承，固定導軌，采用鋼架結構。
曳引機：位于柜架頂部，是電梯的動力設備，安裝在兩條承重梁上。主要由以下部分組成。
電動機：鼠籠式三相感應電動機，采用變頻變壓(VVVF)驅動方式，電梯起動時，變頻器使定子電流頻率從極低頻率開始，按控制要求上升到額定頻率，減速時，使轉速相應從額定頻率開始平滑地下降到零，實現電梯平層，保證了電梯運行平穩，模擬真實電梯良好的舒適感。
制動器：只在電梯通電運轉時松閘，當電梯停止時制動，并保持轎廂位置不變，工作電壓為AC220V。
控制器：采用蝸輪蝸桿減速器，具有精度高、效率高、噪音低的特點。
曳引輪：繩槽為半圓槽，提供鋼絲繩與繩輪之間的磨擦力。
控制柜：
變頻器：根據PLC給出的指令，對電機的運行頻率、電壓進行調制，使電機平衡。
可編程序控制器(PLC)：控制電梯的運行狀態，根據內呼或外呼信號，對電梯的位置進行邏輯判斷，然后給出運行指令，使電梯實現應答呼梯信號、順向載停、反向保留信號、自動關門等功能。
安全及門鎖回路：由繼電器回路組成，門鎖、急停開關的通斷決定安全回路的正常與否，以使PLC判斷電梯是否處于安全狀態。
導 軌：分別有轎廂導軌和對重導軌保證轎廂及對重作垂直運動。
轎廂：由曳引鋼絲繩懸掛，通過曳引輪另一端連接對重，在導軌上運行，轎廂裝備自動門，門上裝有聯鎖開關，當門關閉后電梯才能啟動，門上還有安全觸板，當關門過程中碰到障礙物時，轎門馬上開啟。
對重：與轎廂連接，作用是平衡轎廂的重量。
層門：門上有門鎖開關，當層門關閉后，電梯才能啟動。
操縱箱：設在井道正面左側，模擬乘客在轎廂內選層的信號輸入設備
數字顯層器：七段數碼管顯示轎廂所在樓層“1”、“2”、“3”、“4”、“5”選層按鈕、開關門銨鈕
方向指示燈：電梯運行方向指示
超重指示燈：電梯超重時指示(帶聲音報警)
電源鎖：開關電梯電源，即首層外呼盒
減速信號系統：由永磁感應器構成，提供轎廂停層位置信號
終端保護開關：感應器提供電梯運行終端信號，電梯超過它時，安全回路及電源被切斷，保證電梯不超出終端。

四、智能型群梯控制實訓考核裝置基本配置：

N0	配置名稱	型號	規格（長×寬×高）	單位	數量	備注
群梯控制實訓考核設備
1	五層五站教學透明電梯	SG-9DT	660×660×3000mm	臺	3
2	控制柜	SG-9DT	800×480×1850mm	套	1
3	計算機系統			套	1	校方自配
4	電腦桌			張	1
5	高級五輪轉椅			張	1
6	手持編程器	FX-20P		只	1
7	編程電纜	SC09		條	1
8	電源電纜			條	1
9	群梯實驗說明書			本	1
10	群梯編程輔助考核軟件			套	1
11	FX系列編程手冊電子版	光盤		張	1
12	三菱變頻調速器PLC說明書			套	1

五、智能型群梯控制實訓考核裝置實驗項目:
電梯單梯運行演示
電梯群控運行演示
電梯安全保護裝置演示
電梯門系統運行演示
電梯運行狀態監控
電梯運行調速實訓
電梯門機調速實訓
電梯排故實訓
電梯編程實訓

六、群梯控制系統智能考核監控軟件
本套設備的智能監控軟件要根據實物的功能而設計的，界面要簡單明了。在一臺電腦的界面上就可以監視到整個電梯群的工作情況，每臺梯的位置，運行狀態，以及超重情況。
