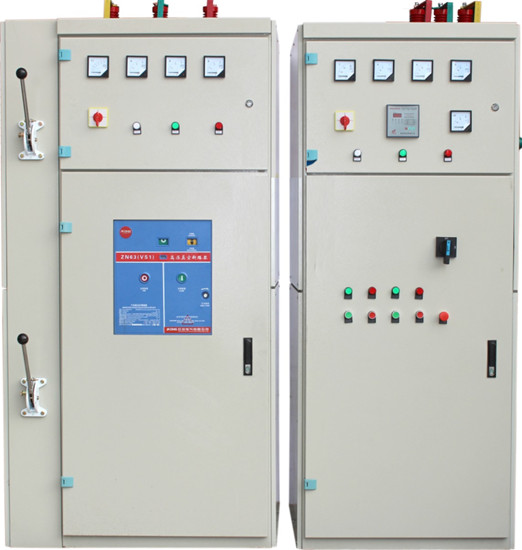

一、供配電系統實訓裝置技術參數
①、額定絕緣電壓：直流660V
②、額定工作電壓：交流380V
③、輔助電路額定工作電壓：交流380V、220V
④、母線額定電流：100A
⑤、分支母線額定電流：10~16A；
⑥、柜體尺寸：柜高：2000mm，柜寬：600mm（800 mm），柜深：800mm

二、供配電系統實訓裝置結構特征
①、柜體由薄鋼板沖壓成形，采用標準化設計，結構零-件通用性強，機械強度高。
②、柜體上部為主母線室、前部為電器室、后部為電纜進出線室，各室間有鋼板或絕緣板作隔離，以保證使用安全。
③、柜體結構零件的表面保護層烤漆色澤美觀質量可靠。

供配電技術成套實訓設備含多種GCK低壓電氣控制柜組成多種配電線路，0.4 KV電壓等級的配電柜。改變了屏式演試模式，貼近工程現場。

三、配置標準：

序號	設備名稱	規格/型號	數量（套）	用途	功能要求	主要性能及技術指標
1	高壓模擬開關柜	GCK	1	高壓進線電源控制	帶有上、下高壓隔離開關 帶有真空斷路器可以進行各相電壓轉換操作有三相電流、電壓指示儀表斷路器板前操作設備帶有前后有隔離保護鋼板進線方式：上下均可進出高壓電壓互感器（模擬）高壓電流互感器	電流互感器：LZZBJ9-10 電壓互感器：JDZ-10 真空斷路器：VS1-12/630-20 高壓隔離開關：GN19-12/630 電壓表（指針式）：42L6-V 電流表（指針式）：42L6-A 銅排、支住絕緣子
2	低壓出線柜	GCK	1	動力控制	帶有隔離開關（隔離開關帶熔斷器，板前操作）出線開關（板前操作）支路控制開關（三路輸出）前后開有觀察窗三相有功表三相無功表三相功率因數表電力電容器模擬變壓器	隔離開關（帶熔斷器）：QSA 塑殼開關：AAM1 三相有功表三相無功表電力電容器: BSMJ0.4-3-3 自動補償控制器：JKL5CF 交流接觸器：CJ19 變壓器：SG-SBK

四、供配電系統實訓裝置實驗項目
1.高壓開關柜及其高壓電器的認識實驗
2.低壓開關柜及其低壓電器的認識實驗
3.真空斷路器的檢修
4.真空斷路器控制實驗
5.萬能斷路器的檢修
6.高壓開關柜的檢修
7.隔離開關的檢修
8.電壓互感器的檢修
9.電流互感器的檢修
10.高壓熔斷器的檢修
11.低壓斷路器的檢修
12.塑料外殼式斷路器的檢修
13.拆裝、檢修交流接觸器
14.過流繼電器的檢修
15.中間繼電器的檢修
16.電流表的檢修及認識實驗
17.電壓表的檢修及認識實驗
18.三相功率因數表的檢修及認識實驗
19.三相有功表的檢修及認識實驗
20.三相無功表的檢修及認識實驗
21.無功功率補償器的檢修及特性實驗
22.電力電容器的檢修及認識實驗
23.無功補償?shù)牟僮骷疤匦詫?shí)驗
24.漏電開關的特性實驗
25.交流接觸器的電氣特性實驗
26.熱繼電器的電氣特性實驗
27.電源控制起停實驗
28.電力系統過流保護協調與控制實驗
29.正常運行的抄表實驗
30.正常運行時的監測實驗
