SG-GC20 液位流量壓力溫度實驗裝置

時間：2024-07-25 11:18:09

液位流量壓力溫度實驗裝置是模仿現代工業生產過程中常見的物理量，諸如溫度、壓力、流量、液位等參數，對其進行測量、控制，分析過程參數變化特性，研究過程控制規律(如PID控制)的教學實驗設備，液位流量壓力溫度實驗裝置選用智能化的工業用儀器儀表，接近工業實際，使用安全，運行穩定，維護簡單，性價比優越。本裝置集合多種控制方式，再現實際工業現場使用的控制手段，并提供用戶更友好的二次開發接口。能滿足本科院校電氣工程及自動化、電子信息、機電類等相關業教學的需要。要求該過程控制實驗裝置是一套基于智能儀表、遠程數據模塊控制的實驗設備，系統至少包括流量、溫度、液位、壓力等熱工參數，可實現系統參數測定、單回路控制、串級控制等多種控制形式。

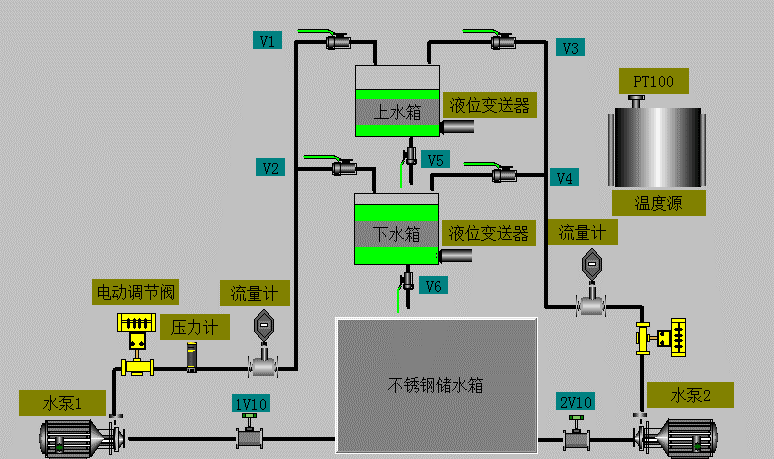

主要配置和詳細指標
1. 智能電動調節閥
技術指標
?型號：02型V口。
?工作電壓：220v交流，控制信號4-20ma。反饋信號4-20ma，位置進度±1%，有OLED大屏顯示。
?功率：待機功率5w，堵轉功率30w。
?系統最大誤差，誤差≤（定位精度+0.1%+0.1%）
?特點：電動調節閥是新一代超小型電子式一體化直行程電動調節閥。
采用精小型電動執行器伺服放大器，經伺服放大器控制，使電機帶動減速器運行而產生軸向推力，使閥芯移動，改變閥門的開度，達到對液位，流量等工藝參數的調節，從而實現自動控制的目的。
?閥體為鑄鐵材質，閥芯為不銹鋼材質，國標法蘭安裝，DC4～20mA電流信號控制，工稱通徑DN15。該調節閥為直行程氣動控制調節閥，具有精度高、技術先進、體積小、重量輕、推動力大、耗氣量少、可靠性高、操作方便等優點。
?由控制器直接發送模擬信號控制閥門定位器，閥門定位器驅動執行機構動作，使用和校正都非常方便；使用和校正非常方便。
2. 磁力泵
技術指標
?型號：MP-20R低噪音。
?供電電壓：二相交流220VAC。
?功率20W。
?揚程2米,流量20l/min.

3.擴散硅壓力（液位）變送器
技術指標
?型號：YC-800。
?供電電壓：24v，兩線制4-20Ma輸出。
?功率：0.5w。
?特點：螺紋接口M20*1.5 選用美國NovaSensor原裝進口的擴散硅隔離探頭。輸出信號：選4-20mADC（二線制）；接頭及外殼材料：不銹鋼（1Cri18Ni9Ti）0-5kpa。一個一體式壓力送器用來對水箱壓力進行檢測，其測量量程為0～5Kpa，精度為0.5級。接液件材質為JIS SCS14A 哈氏合金C-276 JIS SUS316，帶不銹鋼隔離膜片，NEPSI隔爆許可：dⅡCT6 環境溫度為-40-60℃ 電氣接口為1/2NPT，同時采用信號隔離技術，對傳感器溫度漂移跟隨補償。

4. 擴散硅壓力（管道壓力）變送器
技術指標
?型號：YC-801。
?供電電壓：24v，兩線制4-20Ma輸出。
?功率：0.5w。
?特點：螺紋接口M14*1.5 選用美國NovaSensor原裝進口的擴散硅隔離探頭。輸出信號：選4-20mADC（二線制）；接頭及外殼材料：不銹鋼（1Cri18Ni9Ti）0-5kpa。一個一體式壓力送器用來對水箱壓力進行檢測，其測量量程為0～5Kpa，精度為0.5級。接液件材質為JIS SCS14A 哈氏合金C-276 JIS SUS316，帶不銹鋼隔離膜片，NEPSI隔爆許可：dⅡCT6 環境溫度為-40-60℃ 電氣接口為1/2NPT，同時采用信號隔離技術，對傳感器溫度漂移跟隨補償。

5.溫度傳感器PT100加上變送器
技術指標
?型號：PT100。
?供電電壓：24v，兩線制4-20Ma輸出。
?功率：0.5w。
?分度號：PT100.常溫-100°。
?特點：Pt100傳感器精度高，熱補償性較好，用于做標準校驗用熱電阻。變送器部分供電DC24V，輸出4-20mA DC通信功能，用于測量加熱模塊內部的溫度，是工業現場中常用的一溫度測量儀表。精度為0.5級
5. 渦輪流量計及流量變送器
技術指標
?型號：FMCLWGY-10。
?供電電壓：24v，兩線制4-20Ma輸出。
?功率：0.5w。
?量程：流量范圍：0.2～1.2m3/h。
?特點：口徑DN15,外螺紋M20*15連接。進度0.5

6.控制器國產PLC.224XP

附件及詳細說明

附件詳細說明
實驗用淡藍色透明有機玻璃水箱	只	1	2個圓型有機玻璃水箱,直徑20cm, 實驗水箱設計要求：水箱結構獨特，由三個槽組成，分別為緩沖槽、工作槽和出水槽，進水時水管的水先流入緩沖槽，出水時工作槽的水經過帶燕尾槽的隔板流入出水槽，這樣經過緩沖和線性化的處理，工作槽的液位較為穩定，便于觀察。水箱底部均接有擴散硅壓力傳感器與變送器，可對水箱的壓力和液位進行檢測和變送。
儲水箱	只	1	10MM厚的有機玻璃0.5mm0.5mm0.5mm，加上不銹鋼蓋子。內有獨特的結構設計和不銹鋼過濾網，拆洗方便，如果要清洗水箱內部的污垢可以把過濾網罩卸下來，以防雜物進入水泵和管道。水箱的上部和底部裝須有注水不銹鋼閥門和不銹鋼排水閥門，方便實驗用水的更換。
不銹鋼支架	套	1	鏡面不銹鋼管3030管子做成。700600*600
閥門	套	7	整個系統管道由敷塑不銹鋼管連接而成，其中儲水箱底部裝有出水閥，當水箱需要更換水時，把出水閥打開將水直接排出。
接觸器	只	2	電磁閥安裝在電動調節閥的旁路，電磁閥工作壓力：最小壓力為0kg/cm2，最大壓力為10kg/cm2；工作溫度：－5～60℃。工作電壓交流220v。
配有24v直流穩壓電源	只		朝陽電源
全部不銹鋼管及配件，增加設備的使用壽命。	套	1	管道及閥門：整個系統管道由不銹鋼管連接而成，所有的手動閥門均須采用優質球閥，避免管道系統生銹。
加熱溫控實驗箱	套	1	由加熱鋁錠、加熱電阻、Pt100、溫度變送器組成，降溫裝置。
不銹鋼儲水箱	只	1	內有獨特的結構設計和不銹鋼過濾網，拆洗方便
儲水箱自動進、排水裝置	套	1	自動進排水減輕實驗老師工作

系統配置清單

名稱	型號	廠家	數量
智能電動調節閥	02型V口	江西凱強閥門	1
磁力泵	MP-20RV	新西山	1
擴散硅壓力（液位）變送器	SG800	上海朔光科教設備有限公司	1
壓力變送器	SG801	上海朔光科教設備有限公司	1
渦輪流量計及流量變送器	FMCLWGY-10	合肥福斯達	1
溫度傳感器	PT100	上海朔光科教設備有限公司	1
調壓模塊	DTY-220D10G	杭州西子	1
實驗用淡藍色透明有機玻璃水箱	SG-001	上海朔光科教設備有限公司	1
有機玻璃儲水箱	SG-002	上海朔光科教設備有限公司	1
不銹鋼支架	SG-002	上海朔光科教設備有限公司	1
配有24v直流穩壓電源	MD50-24	鴻海電源	1
全部不銹鋼管及配件，增加設備的使用壽命。			1
加熱溫控實驗箱	SG-003	上海朔光科教設備有限公司	1

裝置技術條件
1）輸入電源：二相三線AC220V±10％ 50Hz；
2）工作環境：溫度-10℃- +40℃,相對濕度<85%(25℃) 海拔<4000m；
3）裝機容量：<0.5kVA；
4）外形尺寸：700mm×650mm×500mm；偏差為5%以內。

實驗內容
過程控制調節裝置特性實驗
1. 水箱單容特性實驗
2. 溫度特性實驗
3. 電動閥流量特性實驗
4. 壓力特性實驗
過程控制系統實驗-單回路控制系統實驗
1、單容液位控制實驗
2、流量控制實驗
3、溫度控制實驗
4、壓力控制實驗
過程控制系統實驗-串級控制系統實驗
1、上水箱液位與電動閥支路流量串級控制實驗
2、上下水箱串級控制實驗
