| 分 項 | 說 明 | |||
| 裝置功能 |
1. 板框過濾崗位技能：板框過濾機的構造和操作方法；板框壓濾機的操作（裝合、過濾、洗滌、卸渣、整理）；洗滌速率與最終過濾速率的關系；操作條件對過濾速度的影響。 2. 板框過濾輔助崗位技能：配漿方法及技能；過濾加壓泵的操作；壓縮機的操作；洗滌液的配置；洗滌系統的操作。 3. 產品過程控制崗位技能：液位的控制；配漿罐氣體攪拌控制；操作壓力的控制；料液溫度的控制。 4. 化工儀表崗位技能：減壓閥的使用；壓力表的使用；壓力變送器的使用；溫度傳感器的使用；轉子流量計的使用；真彩人機界面觸摸屏的使用、聲光報警器的使用、水表的使用；電表的使用；調壓模塊的使用。 5. 就地及遠程控制崗位技能：現場操作報表的制作、記錄，現場控制臺儀表與微機通訊，實時數據采集及過程監控；總控室控制臺與現場控制臺通訊，各操作工段切換、遠程監控、流程組態的上傳下載。 |
|||
| 設計參數 |

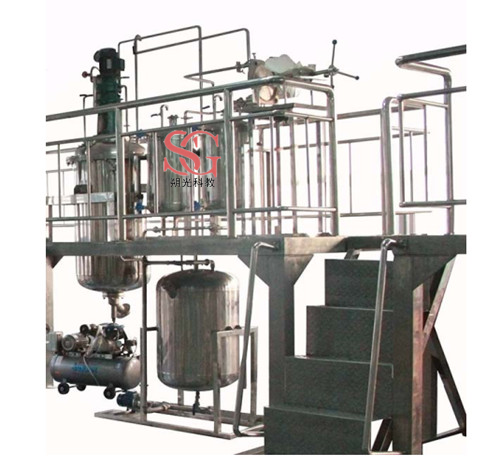

裝置整體采用工程化布局，兩層布置，一層為主操作區，二層主要為觀察區。 物料：碳酸鈣粉末。 過濾面積0.9m2，設計壓力：0.6MPa。 |
|||
| 整機參數 | 設備主體：3700x2000x3500mm（長x寬x高 ），可根據實訓場地實際高度和場地面積進行調整，整機采用鋼制噴塑框架，帶兩層操作平臺，一層平面方便安裝、檢修，二層有安全斜梯通上并有護欄、防滑板。 | |||
| 電氣系統 | 標準工業操作臺，內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；同時每一組強電輸出都有旋鈕開關控制，保證設備安全，操作控制便捷；裝有分相指示燈，開關電源等。外型尺寸：1400x800x1300mm（長x寬x高）。 | |||
| 公用設施 |
水：實驗用水由現場水龍頭接入原料罐和洗滌罐。 電：電壓AC380V，三相四線制（三火線一零線）。需配置1~2個接地點（安全地及信號地）。 |
|||
|
主要設備 |
板框過濾機：不銹鋼，過濾面積0.9m2，操作壓力：0.5MPa。一臺。 原料罐：304不銹鋼，Ф500x900mm，一臺。 電機：功率：0.14KW，配置變頻調速器調速。 攪拌罐：304不銹鋼，Ф350x550mm，一臺。 洗滌罐：304不銹鋼，Ф425x600mm，一臺。 濾液收集槽：304不銹鋼，Ф350x550mm，一臺。 濃漿泵：不銹鋼離心泵，功率：0.37KW，一臺。 離心泵：功率：0.37KW，流量：2m3/h，一臺。 空氣壓縮機 排氣量0.067L/min，工作壓力0.8MPa，轉速2800r/min 一臺。 溫度檢測點：1點。 壓力檢測點：3點。 流量檢測點：1點。 液位檢測點：1點。 聯想計算機：CPU雙核2.0，2G DDR2內存，硬盤500G，光驅，鼠標，鍵盤，顯示器：19”液晶顯示屏。二年質保。操作系統：中文專業版WINXP。 |
|||
| 上位機監控軟件 | RS485/232通訊轉換器,MCGS工業組態軟件一套（附64點軟件狗），在線監控軟件一套。 | |||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 過濾機進口溫度 | PT100鉑電阻 | 宇電顯示儀 | 無 | |
| 過濾機進口壓力 | 壓力傳感器 | 宇電顯示儀 | 自控 | |
| 原料罐壓力 | 指針式壓力表 | 現場顯示 | 無 | |
| 過濾壓力調節閥壓力 | 指針式壓力表 | 現場顯示 | 手動 | |
| 濾液收集槽液位 | 磁翻板遠傳液位計 | 宇電AI708報警 | 自控 | |
| 電機轉速 | 轉速傳感器 | 宇電顯示儀 |
自控 |
|
