時間：2022-02-16 09:36:58
| 技術指標 | 說 明 | |||
| 裝置功能 |

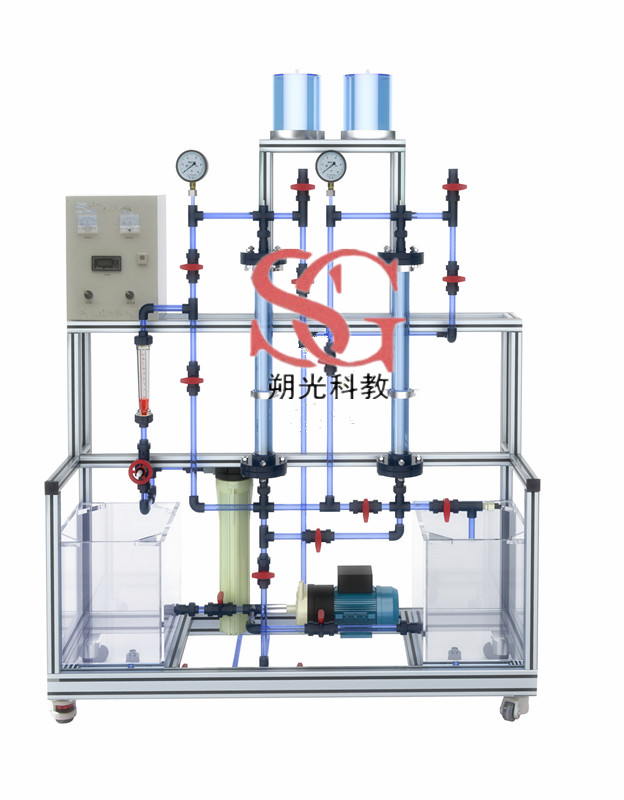

1、了解離子交換進行水處理的流程； 2、裝置采用串聯復合床，可以實現交換產水、反洗、再生、正洗等操作； 3、管路內實驗介質流動狀態全程清晰可視。 4、學會用電導儀分析純水的方法。 |
|||
| 主要配置 | 陰、陽交換柱、耐酸堿泵、離子交換樹脂、液體轉子流量計、原水箱、淡水槽、濃水槽、再生液投配裝置、防腐工程塑料透明管道閥門、電導率儀、高品質鋁合金型材框架 | |||
| 公用設施 |
水：裝置自帶水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。 電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。 實驗物料：自來水 |
|||
| 技術參數 |
1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：電壓：220V；電流：15A。 2、不銹鋼增壓驅動泵：揚程12m，功率260W。 3、交換柱：離子交換柱由有機玻璃制成：尺寸Φ60×700mm，配離子交換樹脂。 4、水箱：60L，優質透明材質。 5、過濾器：10英寸粗濾器，內裝5μm微孔膜折疊濾芯，數量1個 6、轉子流量計：6~60L/h，水 7、壓力就地顯示：防震指針式壓力表，量程0～0.4MPa。 8、轉子流量計：原水流量40～400L/h，淡水流量16-160L/h，濃水流量16-160L/h。 9、電導儀：0～2000μs/cm，在線檢測純水電導率。 10、管路：透明，壁厚≥2.0mm，透明可視材質。 11、儀表柜為304不銹鋼內外噴塑。 12、正泰電器：接觸器、開關、漏電保護空氣開關。 13、外形尺寸：1400×550×1700mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。 14、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 電導率 | 電導傳感器 | 電導率顯示儀 | 無 | |
| 流量 | 轉子流量計 | 轉子流量計 | 手動閥控 | |
| 壓力 | 指針式壓力表 | 壓力表就地顯示 | 無 | |
