時間：2022-02-18 14:39:47
| 技術指標 | 說 明 | ||||
| 裝置功能 |
1、測定不同環境與小鋼球之間的對流傳熱系數，并對所得結果進行比較。 2、了解非定常態導熱的特點以及畢奧準數（Bi）的物理意義。 3、熟悉流化床和固定床的操作特點。 |
||||
| 主要配置 | 開關模塊、轉換模塊、數顯溫控儀表、風機、管式電爐；玻璃砂粒床、轉子流量計、不銹鋼框架及控制屏。 | ||||
| 公用設施 | 電：電壓AC220V，功率4.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。 | ||||
| 技術參數 |
1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：電壓：220V；電流：15A。 2、傳熱形式：自然對流、強制對流、流化床、固定床。 3、控溫管式爐，管式爐溫：0～600℃；玻璃制砂粒床。 4、空氣流量：氣體玻璃轉子流量計，2.5～25m3/h。 5、風機：風壓14KPa，風量70m3/h，功率750W。 6、溫度控制：K型熱電偶溫度傳感器，智能溫度控制儀，分辨率：0.1℃。防干燒自動控制系統。 7、外形尺寸：1200×500×1700mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。 |
||||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 | |
| 空氣流量 | 轉子流量計 | 轉子流量計 | 手動閥控 | ||
| 加熱爐溫度 | K型熱電偶 | 數字溫度控制儀 | 固態調壓模塊 | ||
| 鋼球溫度 | K型熱電偶 | 數字溫度儀表 | 無 | ||
| 床層壓降 | U型壓力計 | 就地顯示 | 無 | ||

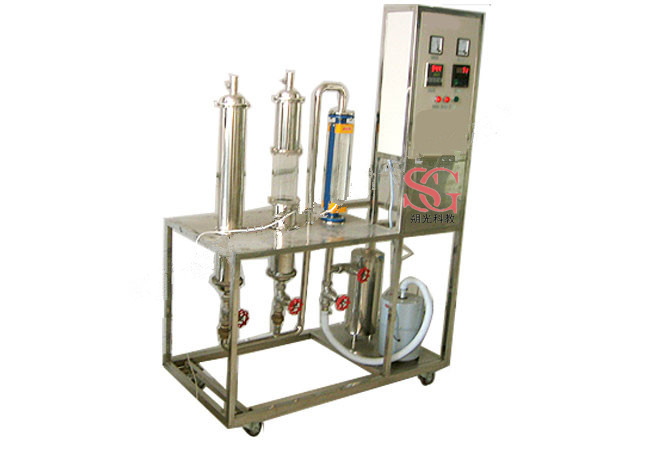

| SG-HC4/II 數字型固體小球?qū)α鱾鳠嵯禂?shù)測定實驗裝置 | |||||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 | |
| 空氣流量 | 渦街流量計 | 數字流量顯示儀，精度：0.5%FS | 手動閥控 | ||
| 加熱爐溫度 | K型熱電偶 | 數字溫度控制儀，精度：0.5%FS | 固態調壓模塊 | ||
| 鋼球溫度 | K型熱電偶 | 數字溫度儀表，精度：0.5%FS | 無 | ||
| 床層壓降 | 風壓傳感器 | 數字壓力控制儀，精度：0.5%FS | 無 | ||
| 軟件組成 | 模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度、流量、壓力等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套 | ||||
