| 技術指標 | 說明 | |||||||
| 裝置功能 |
1、熟悉甲苯液相氧化制苯甲酸的實驗裝置和工藝流程。 2、了解氣液反應器的特點。 3、測定苯甲酸的濃度，掌握甲苯液相氧化的反應規律。 |
|||||||
| 主要配置 | 反應器、無油空壓機、混合器、原料罐、產品槽、冷凝器、油水分離器、流量計、壓力表、溫控儀表、不銹鋼框架及控制屏等。 | |||||||
| 公用設施 |
水：裝置需冷卻水，自帶和自來水管相連的接口。 電：電壓AC220V，功率4.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。 實驗物料：甲苯；空氣作為氧化劑， Co 含量為 11%的環烷酸鈷為催化劑，苯甲醛為引發劑 |
|||||||
| 技術參數 |
1、反應器：采用不銹鋼鼓泡塔反應器，反應管直徑：φ50mm，長度：350mm，外壁纏有電熱帶以給反應器供熱，功率500W；反應器內的溫度由數字式智能溫度控制器進行測量與控制。 2、氣體緩沖罐：304不銹鋼材質，容積2L。 3、無油氣體壓縮機：額定排氣壓力：0.3MPa，額定排氣流量：0.2-0.9m3/h,功率：550W。 4、冷凝器為不銹鋼列管式，ф40×400mm，304不銹鋼材質。 5、油水分離器：ф50×150mm，304不銹鋼材質。 6、流量計： 氣體轉子流量計60-600L/h，觀察、控制進料流量。 7、壓力儀表: Y-100型壓力表，0～0.6MPa。 8、控溫儀表：人工智能型儀表，精度FS≤0.2%。 9、各項操作及溫度、壓力、流量的顯示、調節、控制全在控制屏面板進行。 10、框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單。 11、外形尺寸：1500×550×1700mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。 |
|||||||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 | ||||
| 氣體流量 | 轉子流量計 | 就地顯示 | 手動調節 | |||||
| 鼓泡器加熱溫度 | K型熱電偶 | 數字溫度控制儀 | 固態調壓模塊 | |||||
| 反應壓力 | 指針式壓力表 | 壓力表就地顯示 | 無 | |||||

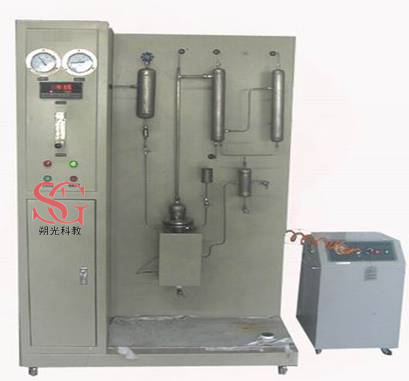

| SG-HC17/II 數字型甲苯氧化制苯甲酸實驗裝置 | ||||||||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 | ||||
| 氣體流量 | 質量流量計 | 數字流量顯示儀，精度：0.5%FS | 手動調節 | |||||
| 鼓泡器加熱溫度 | K型熱電偶 | 數字溫度控制儀，精度：0.5%FS | 固態調壓模塊 | |||||
| 反應壓力 | 壓力傳感器 | 數字壓力儀表，精度：0.5%FS | 無 | |||||
| 在線分析系統 | 用戶可選配在線六通閥氣體取樣系統及氣相色譜儀 | |||||||
| 軟件組成 | 模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度、流量、壓力等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套 | |||||||
