控制電動機電路的安裝與設計

實習目的：

1. 通過三相鼠籠式異步電動機正、反向控制線路的安裝接線，掌握將電氣原理圖連接成實際運行電路的方法。

2. 加深對電氣控制系統的各種保護、自鎖、聯鎖等環節的認識。

3. 了解如何分析和排除繼電器觸點控制電路故障。

2. 實習過程：

1. 熟悉電路和電氣部件。

(1) 空氣開關：線路發生短路或嚴重過載電流時，短路電流超過瞬時脫扣整定電流值，電磁脫扣器產生足夠大的吸力吸引電樞并撞擊杠桿使吊鉤繞軸座上升轉動與鎖脫開，鎖在反作用力彈簧的作用下斷開三組主觸頭，切斷電源。

（2）熱繼電器：電動機正常運行時，熱敏元件產生的熱量可使雙金屬片彎曲，但不足以使繼電器動作。電機過載時，發熱元件產生的熱量增加，使雙金屬片的彎曲位移增大。一段時間后，雙金屬片彎曲并推動導板，并補償雙金屬片和推桿'。將與(。和41。獨立，觸點。和41。熱繼電器與接觸器線圈電路的動觸頭串聯。斷開后，接觸器將被斷電，接觸器的動合閘觸頭將斷開電動機等負載電路，以保護電動機等負載。

（3）交流接觸器：當線圈通電時，靜止的鐵芯產生電磁吸引力，把運動的鐵芯拉在一起。由于觸頭系統與動鐵芯聯動，動鐵芯帶動三個動觸頭同時運行。觸點閉合，從而接通電源。。線圈斷電時，吸力消失，動鐵芯聯動部分被彈簧的反作用力分開，使主觸頭斷開，切斷電源。。

2. 電路連接。

將我們的電路圖連接在長方體控制柜中需要美觀的工藝。實習期間，大家分工合作，因?yàn)殡娐繁容^復雜，需要仔細檢查，而且要滿足美觀的要求，必須有人設計線的連接方向。在分工合作下，每個人各司其職，我們完成了線的連接。

三．實習內容。
了解各種電器的結構、圖形符號和接線方法。復制電機和電氣銘牌數據。并使用萬用表的Ω檔檢查各電器的線圈、觸點是否完好。

鼠籠機連接成Δ連接。實驗線的電源端接三相自耦調壓器的輸出端U、V、W，電源線電壓為220V。

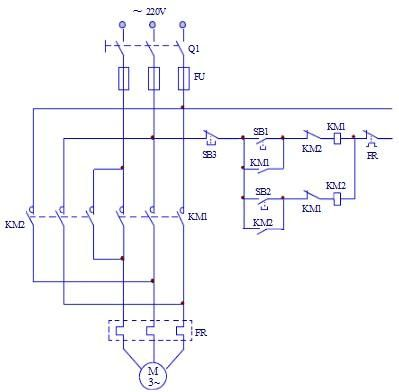

1. 接觸器聯鎖正反轉控制電路。

按圖接線，并在指導員檢查后才能進行通電操作。

打開控制面板的主電源開關，按下啟動按鈕，調整穩壓器的輸出，使輸出線電壓為220V。。

按下正向啟動按鈕SB1，觀察并記錄電機的轉動和接觸器的運行情況。
按下反向啟動按鈕SB2，觀察并記錄電動機和接觸器的運行情況。

按下停止按鈕SB3，觀察并記錄電機的轉動和接觸器的運行情況。

再次按SB2，觀察并記錄電機的轉動和接觸器的運行情況。

。實驗結束后，按控制面板上的停止按鈕，切斷三相交流電源。。

2. 接觸器與按鈕雙聯鎖正反轉控制電路。

根據接線，必須經指導員檢查后才能進行通電操作。。

按控制面板上的啟動鍵連接到220V三相交流電源。

按下正轉啟動按鈕SB1，電機開始正轉，觀察電機方向和接觸器動作。按下停止按鈕SB3停止電機。

按下反向啟動按鈕SB2，電機反向啟動，觀察電機的轉動和接觸器的動作。按下停止按鈕SB3停止電機。


按下前進(?；蚍聪?。啟動按鈕，電機啟動后，按下反向(。或轉發。啟動按鈕，看看會發生什么。

電機停止后，同時按下正向和反向啟動按鈕，觀察情況。。

失壓和欠壓保護。

a.按下啟動按鈕SB1(。或SB2和41。電機啟動后，按控制面板上的停止按鈕，斷開實驗線路的三相電源，模擬電機的電壓消失。?；蛄銐毫?。狀態，觀察電機和接觸器的動作，然后按控制面板上的啟動鍵連接三相電源，但不要按SB1(?；騍B2和41。，觀察電動機是否能自行啟動。

b. 電動機重新起動后，逐漸降低三相自耦調壓器的輸出電壓，直至接觸器松開，并觀察電動機是否自行停止。
打開熱繼電器后蓋，電動機啟動時，人工移動雙金屬片模擬電動機過載，觀察電動機和電器的動作。
