測量鍵和鍵槽的尺寸

時間:2023-11-22 10:29:29

實驗1 測量鍵和鍵槽的尺寸


在這個實驗中,你將測量鍵和鍵槽的大小,然后將測量值與標準值比較,確定其是否在允許的公差范圍內。

1.   從工具箱中找到下列物品:
● 圓柱形制動器輪轂
● 電機
● 帶刻度盤的游標卡尺(0-150mm)
● 直尺(20cm)

2.    執行下列的步驟測量電機軸上鍵槽的寬度,深度和長度
A.   用卡尺測量鍵槽的寬度,如圖19所示

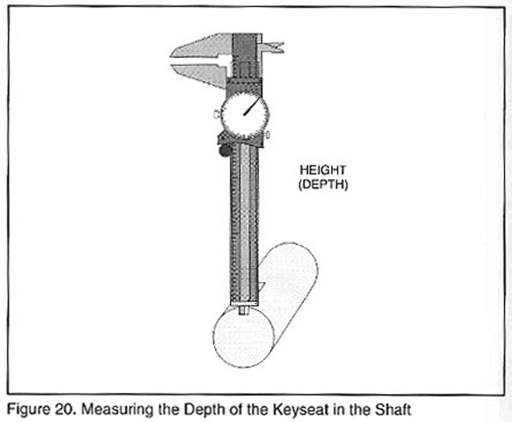

B.   用游標卡尺測量鍵槽的深度,如圖20

C.   用20厘米直尺測量鍵槽的長度
注意:有些末端倒圓角的鍵槽,測量時只測量它的有效長度。

3.   執行下列步驟測量圓柱形制動器輪轂上鍵槽的寬度,深度和長度

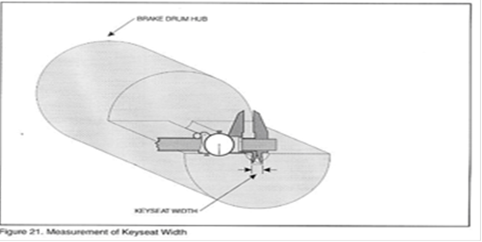

A.  用卡尺測量鍵槽的寬度,如圖21所示

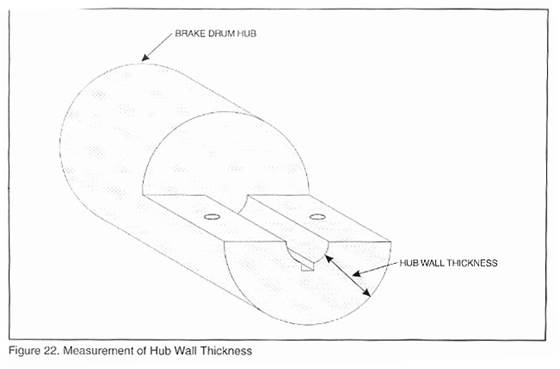

B.  用游標卡尺測量輪轂壁的厚度,如圖22所示

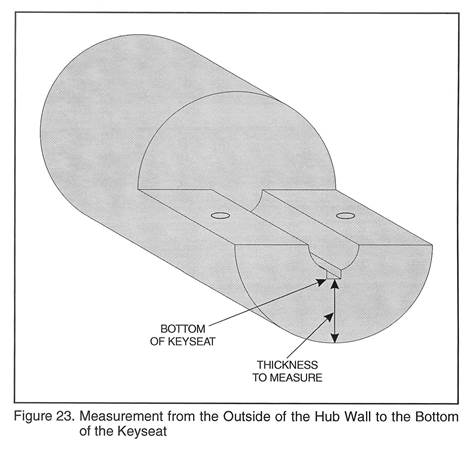

C.  用游標卡尺測量從輪轂的外壁到鍵槽底部的厚度,如圖23所示

D. 用輪轂壁的厚度(步驟B的測量結果)減去輪轂的外壁到鍵槽底部的厚度(步驟C
的測量結果)從而得到輪轂鍵槽的深度
E. 用20cm直尺測量鍵槽的長度
4.  執行下列的步驟去選擇鍵的公稱尺寸
A. 選擇鍵的公稱寬度
B. 選擇鍵的公稱高度
C. 選擇鍵的公稱長度
