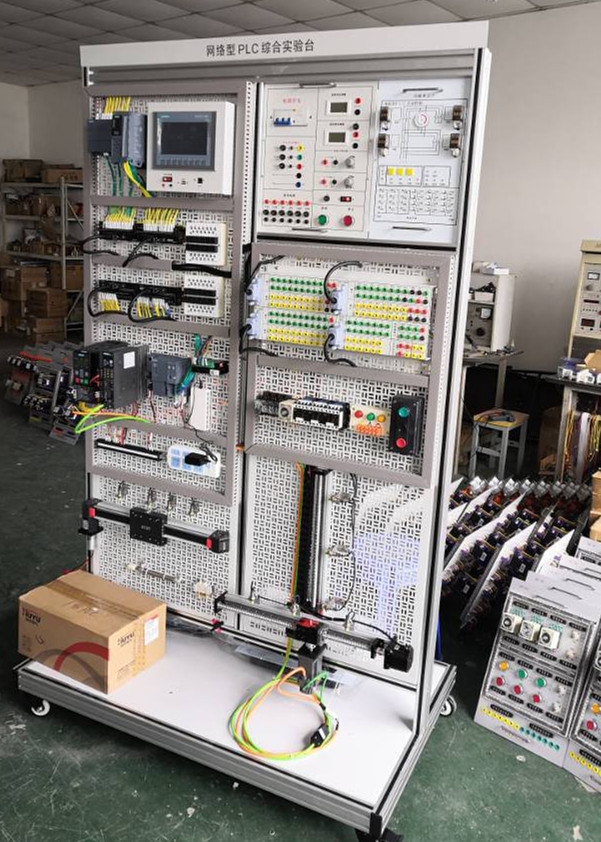

SGGYX-18A型工業自動化網絡控制綜合實訓平臺

時間：2022-09-21 10:48:36

一、 產品概述
該裝置是根據人力資源和社會保障部制定的“可編程序控制系統設計師”培訓及國家職業標準考核大綱內容，適當增加新技術，按照職業教育培訓、職業技能鑒定和實訓教學要求而研制的。適合職業院校、職業培訓學校、職教中心、鑒定站/所對可編程序控制系統設計師的四、三、二級開展培訓及技能鑒定。
二、 研發背景
1. 該裝置是根據人力資源和社會保障部制定的“可編程序控制系統設計師”培訓及國家職業標準考核大綱內容，適當增加新技術，按照職業教育培訓、職業技能訓練與鑒定、機電設備運維與故障診斷等實訓教學要求而研制的。
2. 工業迅速發展處理器要求不斷提高，教學需要與時俱進設備要不斷升級，而教學還需要從基礎學起，同時滿足需要實驗室建設重復會導致浪費資金和實驗室空間。
3. 一個產品需要多種加工工藝，導致工業現場設備錯縱復雜，一個主機不能完成所有工作，需要多個站點進行相互配合完成。
4. 不同層次的考核需要不同設備，不能有機的進行結合，有些實訓完成后無法進行考量檢查學生的接受程度。
三、 裝置特色
1. 實訓建設理念為一次性建設，本設備采用通用型寬展口，所有主機的I/O口都可通過擴展口引出，可以用于插接式訓練，也可進行線接式實操訓練；還設有兩塊可拆卸的網孔板可對不同層次的學生進行考核。
2. 在主機選型方面由小型S7-200 SMART系列PLC到中型S7-1200系列PLC，全面覆蓋了西門子常用PLC類型，主機可以通過并口連接到實訓區進行實訓，可從基礎小型PLC開始學起，再到中型PIC,由簡到繁的學習理念讓學生容易接受，學習起來更加得心應手。
3. 采用模塊組合式結構，含開關量、模擬量、變頻調速、觸摸屏、通信模塊等，配套MCGS工控組態監控軟件，實現仿真化、信息化實訓教學。
4. 項目實訓模塊：利用目前典型的可編程控制器及總線技術完成對工業生產中典型案例的模擬對象、實物模型中的邏輯、模擬、過程、運動等的控制。
5. 仿真實訓教學：通過虛擬環境實時顯示PLC運行狀態，模擬工業現場控制，可以進行編程訓練、程序編寫測試等功能。
6. 模塊化網絡系統：網絡結構主要由西門子主機S7-1200、S7-200SMART構成，根據工業中西門子PLC應用歷程構建了一個工業網絡，網絡通訊涉及PROFINET通訊、以太網通等多層網絡通訊。
四、 技術性能
1. 輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2. 工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3. 裝置容量：＜0.5kVA
4. 重    量：100kg
5. 外形尺寸：1780mm×730mm×1460mm
6. 安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
五、 基本配置及功能
實訓裝置由S7-1200單元、S7-200SMART單元、變頻調速單元、小車運動控制單元、、實訓組件、電工基礎實訓單元二維絲桿控制單元、觸摸屏單元、以太網交換機、交流電機等組成。
1. S7-1200單元
S7-1200單元主要由主機1214C和信號轉接板組成。
主機1214C,100 KB 工作存儲器；24VDC 電源，板載 DI14 x 24VDC 漏型/源型，DQ10 x 24VDC 和 AI2；板載 6 個高速計數器和 4 路脈沖輸出；信號板擴展板載 I/O；多達 3 個用于串行通信的通信模塊；多達 8 個用于 I/O 擴展的信號模塊；0.04ms/1000 條指令；PROFINET 接口，用于編程、HMI 以及 PLC 間數據通信,配置一塊模擬量輸出模塊SB1232，一路模擬量輸出。
2. S7-200SMART單元
S7-200SMART單元主要由主機CPU ST40, 工作電源24VDC，工作存儲器64 KB,集成數字量I/O（24路數字量輸入/16路數字量輸出）、集成3路高速脈沖輸出，4路高速計數；支持RS-485和以太網通信。
3. 觸摸屏單元
觸摸屏單元采用西門子KTP700 Basic 7寸彩色觸摸屏，用于1200主機以太網通訊，控制和顯示各單元的運行狀態。
4. 以太網交換機
以太網交換機采用非網管型工業以太網 10/100MBIT/S交換機，自帶5個雙絞線端口，RJ45 接口；用于構建小型星形和總線形拓?fù)浣Y(jié)構；自帶LED診斷顯示，供電電源DC 24V 。
5. 變頻調速單元
變頻調速單元采用西門子SINAMICS 系列V20變頻器，單相220V供電，輸出功率0.37KW。集成RS-485通訊接口，提供BOP操作面板；具有線性V/F控制、平方V/F控制、可編程多點設定V/F控制，磁通電流控制、直流轉矩控制；集成4路數字量輸入，2路模擬量輸入；具備過電壓、欠電壓保護，變頻器、電機過熱保護，短路保護等。
6. 小車運動控制單元
主要由運動小車（直流電機驅動）、同步帶輪傳動機構、直流電機、光電傳感器、電感式傳感器、電容式傳感器、行程開關等組成，通過傳感檢測、PLC編程，實現運動距離測量、傳動控制、鍵值優化比較行走控制、定向控制、報警運行控制、點動控制等，能實現小車的精確定位。該系統外觀精美，體積緊湊，重量輕。
7. 實訓組件
實訓組件主要由電源掛箱虛實結合掛箱，掛箱區域采用開放式結構可根據需求增加不同掛箱。
電源掛箱提供AC380V、AC220V、DC24V電源，為實訓掛箱和電機實訓單元提供動力源；設有啟動停止按鈕，各相電源工作指示，具有過流、過壓、短路等保護。
8. 二維絲桿控制單元
二維絲桿控制單元主要由伺服驅動和步進驅動組成。
伺服驅動用于控制Y軸絲桿，采用交流伺服驅動，工作電壓AC220V，輸出功率200W。采用數字信號處理器（DSP）作為控制核心，智能功率模塊（IPM）內部集成了驅動電路,同時具有過電壓、過電流、過熱、欠壓等故障檢測保護電路，具有較強的溫度、濕度、振動等環境適應能力和很強的抗干擾的能力；支持位置、速度和力矩三種方式對伺服馬達進行控制。
步進驅動用于控制X軸絲桿，采用交流伺服驅動，工作電壓DC24V，輸出功率35W；內部集成控制電路和功率電路，具有自檢線圈和短路保護等功能。
9. 電工基礎實訓單元
電工基礎實訓單元主要由交流接觸器、中間繼電器、時間繼電器、熱繼電器、熔斷器、行程開關、斷路器、按鈕等組成，用于電機正反轉、星三角轉換、啟停自鎖等實訓。
10.三相交流電機2臺
交流額定電壓380V Y/△接法，功率180W，頻率50HZ，絕緣等級E級。
  ★11.PLC虛實結合控制實訓模塊
包含模擬量信號和開關量信號，能夠模擬工業現場的設備運行狀態。提供三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶、汽車電路、隧道監控、自動扶梯、機床電路改造等模擬控制實訓（不少于36實訓模塊），指示燈采用貼片雙色LED，面板采用3D立體彩色搭配設計，使模擬對象更直觀立體，開關采用自復位兼自鎖一體設計使實訓能靈活實用，為適用各類PLC模塊具有輸入信號高低電平切換功能，實現PLC基礎應用學習訓練。
★12.實驗室智慧用電安全控制系統
  智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。
1）、智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！
2）、手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等?？刂疲嚎稍谖⑿判〕绦蛑羞h(yuǎn)程控制智能開關的通斷。
3）、PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能?？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關！
4）、后臺系統：包含賬號管理、設備管理、報修管理、用戶管理，設備管理：①、包含監控管理：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間！②、包含設備節點：可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。
5）、報修管理：用戶可進行遠程報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。
6）、用戶管理：可連通手機號，對賬戶進行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數據連接云平臺后臺數據庫管理。
現場需對功能逐一演示，提供有效、權威的證明文件，證實該產品的可靠、安全、先進性。
  ★13、工業自動化數字孿生仿真軟件（正版）
采用單片機技術，具備多路數字量輸入輸出、模擬量輸入輸出，有通訊接口與電腦相連，通過內置協議與上位機中虛擬仿真教學軟件實時通訊，實現數據采集和對外控制等操作。具有RS232通信接口或USB通信接口、24路開關量輸入接口及指示、24路開關量輸出接口及指示、4路模擬量輸入接口、4路模擬量輸出接口、系統協同傳感器模塊將動作信號反饋給上位機仿真軟件中的虛擬對象模型，虛擬對象模型給出反饋信號，PLC等智能控制器根據信號執行相應的輸出操作，以此反應整個系統執行動作過程。能在具有物理屬性的3D環境中進行虛擬設備的仿真調試。具有高度的人機交互性，通過虛擬對象進行各種與實際環境中相同的操作。軟件通過自動、手動和PLC控制三種模式再現了以下虛擬工業場景，3D場景的PLC實驗項目和36個PLC虛實結合控制實訓模塊一致，3D場景的PLC實驗項目：
1）三層電梯控制
2）自動售貨機
3）機械手
4）自動門
5）天塔之光
6）全自動洗衣機
7）自動成型機
8）紅綠燈
9）裝配流水線
10）四路搶答器
11）音樂噴泉
12）軋鋼機
13）郵件分揀
14）物料分揀
15）多級傳輸
16）八段碼顯示
17）多種液體混合
18）雙面銑床
19）電鍍槽
20）交流電機正反轉控制
21）小車運動
22）攪拌站
23）汽車燈光控制
24）汽車火花塞點火控制
25）加工中心控制
26）隧道監控
27）自動扶梯
28）CA6140普通車床PLC改造控制
29）X62W萬能銑床PLC改造控制
30）T68臥式鏜床PLC改造控制
31）M7120平面磨床PLC改造控制
32）Z3050搖臂鉆床PLC改造控制
33）電動葫蘆PLC改造控制
34）Z35搖臂鉆床PLC改造控制
35）M1432A萬能外圓磨床PLC改造控制
36）顆粒上料單元自動化工作站，包括工作臺，型材臺面，上料筒2個顆粒推送氣缸2個，雙皮帶分揀輸送帶1條，雙工位旋轉吸料機構1個，瓶子上料輸送帶1條，填裝輸送皮帶1條，填裝氣動定位機構1個。
37）蓋擰蓋單元自動化工作站，包括工作臺，型材臺面，加蓋機構1個，擰蓋機構1個，輸送帶1條，定位機構2個。
38）檢測分揀自動化工作站，包括工作臺，型材臺面，龍門檢測機構1個，不合格品分揀機構1個，輸送帶1條，定位機構1個。
39）立體倉庫自動化工作站，包括工作臺，型材臺面，倉庫構架1個，2軸垛機機構1個。
15、電腦桌
主體部分采用工業標準鋁型材（規格大于等于30×30）組裝而成，封板采用1.5mm冷軋鋼板噴塑處理；桌面上方設置有顯示器圍欄，采用1.5mm冷軋鋼板沖φ6.5mm工藝孔，既美觀又實用，防止顯示器墜落；鍵盤鐵質材料加工噴塑而成，通過加重型軸承導軌吊裝在桌面板下方，抽出縮回自如；桌體至少配有4個帶剎車萬向輪，方便電腦桌移動和固定。
尺寸：≥600*480*1000mm（桌面離地800mm）
六、配套教學資源（共1套，注：購買設備少10臺無此項配置）：
1、在線教育課程開放平臺（具有軟件著作權，配1個登錄帳號）:
1）本系統是互通教學多元化管理平臺，將用戶傳統的各個平臺系統實施整合，集中互通管理，解決多平臺、多賬號難以管理、數據庫分散無法集中統計等問題。系統包含了：在線教務管理系統、在線課程資源管理平臺、在線習題庫平臺、在線考試考核平臺、線上視頻課程管理平臺及線上虛擬仿真教學管理平臺，真正意義的一站互通數據集中統計！
2）課程資源：多個微課視頻實拍采集教學視頻素材，后期影視包裝，片頭10秒左右，片尾5秒左右，視頻尺寸不低于1920*1080，視頻格式MP4、FLV等；多個虛擬仿真內容采用unity引擎開發，在pc端win系統上運行（win7、win8、win10，注不包含win xp）軟件。
3）為了教學的統一性要求在線教育平臺與實訓裝置是同一個生產商！
4）部分微課內容舉例：

學習項目	學習任務	參考課時
項目一、三相異步電動機啟動線路制作、調試與故障排除	任務一：識別低壓電器及異步電動機	2
	任務二：點動與自鎖正轉控制線路的實施	12
	任務三：聯鎖正反轉控制線路的實施與檢測	12
	任務四：Y-△降壓啟動控制線路分析與接線	6
	任務五：三相異步電動機順序控制線路安裝與測試	6
項目二三相異步電動機行程控制線路的設計及實施	任務一：電動葫蘆控制線路設計及實施	6
項目二三相異步電動機行程控制線路的設計及實施	任務二：工作臺自動往返線路設計及實施	4
項目三三相異步電動機制動控制線路分析設計及實施	任務一：三相異步電動機反接制動控制線路安裝與測試	4
	任務二：三相異步電動機能耗制動控制線路安裝與測試	4
項目四卷簾門控制電路的安裝、調試及故障排除	任務一：卷簾門控制電路的安裝、調試及故障排除	10
	任務二：卷簾門PLC控制電路設計	4
	任務三：卷簾門PLC控制控制程序設計與調試	6
項目五傳送帶送料裝置控制線路的安裝、調試及故障排除	任務一：傳送帶送料裝置控制電路安裝、調試及故障排除	10
	任務二：用PLC技術實現傳送帶送料裝置控制	4
	任務三：編寫調試PLC程序及系統總調試	6

2、仿真軟件
★（1）、電力拖動仿真教學軟件（網絡版、具有軟件著作權）
一、產品概述
本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.1—2006）《職業技能實訓和鑒定設備通用技術規范》與教育部有關專業教學大綱而設計，內容包括三相異步機單向轉動控制等30個實訓項目，涵蓋維修電工初級、中級、高級主要實訓項目，每個項目又根據需要設有實訓目的、實訓器件、實訓電路、電路原理、器件布局、元件檢查、通電運行、通電運行、故障排除等多種訓練任務。軟件以技能為核心，項目為引領、任務為驅動，職場環境為背景，操作步驟為主線，學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性于一身，性價比極高。為職業教育與技能實訓、鑒定信息化、現代化提供了不可或缺的豐富資源。
二、軟件功能要求
1．具有教學游歷功能
（1）包含的教學內容：要求認識電路、器件；要求認識現場設施設備器材器件。
（2）實現的教學目標：實現對現場環境、設備設施的初步認識；實現對現場作業程序的初步認識；實現對現場安全生產的初步認識；實現對現場生產氛圍的初步感受。
（3）實現的教學效果：要求對現場環境產生較深刻的印象，解決專業認識性實習課題；實現對現場設施、設備初步認識，解決崗位認識性實習課題。
三、模塊列表

一級模塊	內容
初級	三相異步單向轉動控制、三相異步機正反轉控制、三相異步機兩地控制
中級	手動順序控制與測量、能耗制動控制與測量、Y/△啟動控制與測量、四限位行程控制與測量、自動順序控制與測量、單向轉動控制與測量、雙限位控制與測量、兩地控制與測量、三相五線供電系統、照明電路及單相電動機控制
高級	正反轉能耗制動與無功計量、雙速電動機控制、Y/△啟動順序控制、三速電動機控制、直流電動機正反轉、調速與制動、直流電動機反接制動控制、點動功能正反轉控制、多臺電動機聯動控制、電動機控制與功計量、順序啟動控制
綜合	車床、鉆床

★（2）、網絡版電工作業培訓教學軟件（安全用電）（網絡版、具有軟件著作權）
本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）《“維修電工”職業技能實訓和鑒定設備技術規范》與教育部有關專業教學大綱而設計研制，包含電工初步（電工基礎、電工儀表、導線連接、安全用具、安全標志）、基本操作（低壓電器、電機與變電器、照明電路、電子技術）、風險排除（滅火器類型、滅火器使用）、觸電急救（觸電方式、防護措施、接地與接零、心肺復蘇）4大模塊，15個實訓單元，72個實訓項目。
軟件以技能為核心，項目為引領，任務為驅動，職場環境為背景，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身，性價比極高。為職業教育與技能實訓、鑒定信息化、現代化提供了豐富的教學資源。
★（3）、三菱PLC與變頻器仿真教學軟件（網絡版，具有軟件著作權）
一、產品技術要求
軟件PLC產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）《“維修電工”職業技能實訓和鑒定設備技術規范》與教育部有關專業教學大綱而設計研制，包括可編程控制器和變頻器在內的26個項目，每個項目又根據需要設有：實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行等多種模塊，基本涵蓋了國家維修電工中級、高級和技師鑒定考核對于可編程控制器和變頻器的應知應會全部要求。軟件以技能為核心，項目為引領，任務為驅動，職場環境為背景，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身，性價比極高。該軟件不僅可以作為實訓教學應用，其大量的原理動畫演示也可以作為助教型軟件素材應用于課堂教學環節。為電氣自動化、機電一體化等電工電子專業的技能實訓、鑒定信息化、現代化提供了豐富不可或缺的教學資源。
二、產品內容要求

級別	內容	備注
中級	PLC工作原理控制、程序的執行過程、電動機的起停控制、電動機的正反轉控、電動機循環正反轉控制、三速電動機控制
高級	星/角起動控制、電動機正反轉能耗制動控制、彩燈循環控制、數碼管的點亮控制、大小球傳送裝置控制、簡易機械手的控制
技師	電鍍生產線的控制、自動交通燈的控制、皮帶運輸線的控制、工業洗衣機的控制、恒壓供水系統的控制、小推車控制、停車場車位的控制、變頻器的PU操作、變頻器的EXT操作、變頻器的組合操作
綜合	手持編程器的操作、X62W萬能銑車、Z3050搖臂鉆床、CA6140型車床

（4）、西門子PLC仿真實訓軟件（具有軟件著作權，網絡版）

軟件以西門子PLC S7-200系列型號為依據，對重點、難點PLC控制電路展開仿真實訓。通過3D Max建模，結合Flash編程技術，融合教學設計，每個實訓項目精心設計了實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行等訓練模塊，基本涵蓋了國家維修電工中級、高級和技師鑒定考核對于可編程控制器的應知應會全部要求。
本軟件在研制中力爭貫徹如下的設計思想：以就業為導向，以技能訓練為核心，體現職業性；以三維職場的構建與再現為訓練環境，體現情境性；以真實項目為引領、任務為驅動、工藝過程主線，體現過程性；以學生自主訓練為主，教師演示為輔，體現以學生為主的主體性；以職業生產活動為中心，強化技能養成，體現養成性。
本軟件主要以網絡形式發布，供學生在C/S架構的微機室使用，標準配置為30個終端，可供至少一個班的學生上機仿真實訓。單機版另配，主要供教師演示性教學以及實訓教師備課使用。
本軟件適用于機電一體化技術、電氣自動化技術、電力系統自動化技術、電氣技術應用、機械工程與自動化、機械設計制造及其自動化、自動化生產設備應用、機電設備安裝與維修等專業學生的實訓教學，也可作為維修電工、可編程控制器程序設計師、電梯安裝與維修工等職業培訓與仿真技能鑒定，是電工電子實訓中心、機電一體化技術、電氣自動化技術、電力系統自動化技術等專業仿真實訓室的主體虛擬仿真實訓軟件之一。

一級模塊	二級模塊	三級模塊
基本指令	電動機啟停控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	電動機正反轉控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	電動機循環正反轉	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	可逆運行反接制動	控制要求、I/O分配、T型圖、指令表、電路連接、通電運行
	三速電機控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	星角降壓啟動控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	數碼管點亮控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	交通燈控制	控制要求、I/O分配、T型圖、指令表、電路連接、通電運行
	恒壓供水系統控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接
應用指令	循環彩燈控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	停車場車位控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	小推車控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	簡易三層電梯控制	實訓目的、控制要求、I/O分配、T型圖、指令表、電路連接、通電運行
順序控制指令	大小球傳送裝置控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	簡易機械手控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	音樂噴泉控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	運料小車控制	控制要求、I/O分配、T型圖、指令表、電路連接、通電運行
	電鍍生產線控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	皮帶運輸線控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	工業洗衣機控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	雙面銑床控制	實訓目的、控制要求、I/O分配、T型圖、指令表、電路連接、通電運行

七、實訓項目
PLC基本技能實訓
MCGS組態棒圖實驗教學,利用已編輯好組態棒圖,對以下任何實驗進行動態跟蹤教學實驗針對實驗項目的具體要求，學生自行編輯組態棒圖進行實驗。
1. PLC認知實訓（軟硬件結構、系統組成、基本指令、接線、編程下載等）
PLC控制應用實訓
1.與、或、非邏輯功能測試
2.定時器、計數器功能測試
3.跳轉、分支功能訓練
4.移位寄存器測試
5.數據處理功能訓練
6.微分、位操作測試
7.三層電梯控制
8.自動售貨機
9.機械手
10.自動門
11.天塔之光
12.全自動洗衣機
13.自動成型機
14.紅綠燈
15.裝配流水線
16.四路搶答器
17.音樂噴泉
18.軋鋼機
19.郵件分揀
20.物料分揀
21.多級傳輸
22.八段碼顯示
23.多種液體混合
24.雙面銑床
25.電鍍槽
26.交流電機正反轉控制
27.小車運動
28.攪拌站
29.汽車燈光控制
30.汽車火花塞點火控制
31.加工中心控制
32.隧道監控
33.自動扶梯
34.CA6140普通車床PLC改造控制
35.X62W萬能銑床PLC改造控制
36.T68臥式鏜床PLC改造控制
37.M7120平面磨床PLC改造控制
38.Z3050搖臂鉆床PLC改造控制
39.電動葫蘆PLC改造控制
40.Z35搖臂鉆床PLC改造控制
41.M1432A萬能外圓磨床PLC改造控制
PLC實物控制應用實訓
1. 直線運動位置檢測、定位控制
2. 步進電機定位控制
3. 步進電機的速度控制
4. 步進電機的正反轉控制
5. 伺服電機定位控制
6. 伺服電機的速度控制
7. 伺服電機的正反轉控制
8. 伺服電機和步進電機的綜合控制
電機拖動控制實訓
1.三相異步電動機直接啟動控制；
2.三相異步電動機接觸器點動控制線路；
3.三相異步電動機接觸器自鎖控制線路；
4.Y-△啟動自動控制線路；
5.接觸器聯鎖的正反轉控制線路；
6.按鈕聯鎖的三相異步電動機接觸器正反轉控制線路；
典型電動機PLC控制實操實訓
9. 三相鼠籠式異步電動機點動和自鎖PLC控制
10. 三相鼠籠式異步電動機聯動正反轉PLC控制
11. 三相鼠籠式異步電動機帶延時正反轉PLC控制
12. 三相鼠籠式異步電動機Y/△轉換起動PLC控制
PLC、變頻器、觸摸屏綜合應用技能實訓
13. 變頻器功能參數設置與操作
14. 外部端子點動控制
15. 變頻器控制電機正反轉
16. 多段速度選擇變頻調速
17. 變頻器無級調速
18. 外部模擬量方式的變頻調速控制
19. 基于PLC的變頻器外部端子的電機正反轉控制
20. 基于PLC模擬量方式變頻開環/閉環調速控制
21. 基于PLC通信方式的變頻開環調速
22. 基于觸摸屏控制方式的基本指令編程練習
23. 基于觸摸屏控制方式的數碼顯示控制
網絡通訊綜合實訓
24. PLC與變頻器RS485通訊實訓
25. PLC、觸摸屏與變頻器通信控制
26. PLC主機之間PROFINET通訊實訓
27. PLC、變頻器、觸摸屏組網綜合應用實訓
