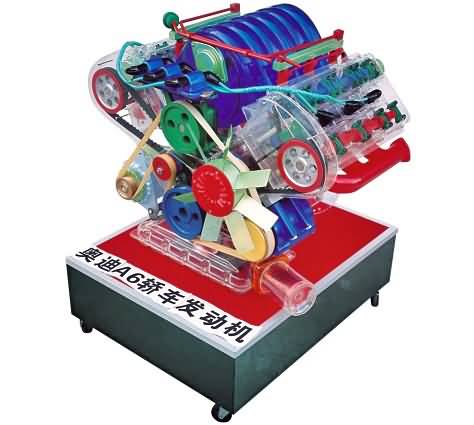

奧迪A6發動機模型
一、奧迪A6發動機模型結構與材料：
主要采用透明有機玻璃、彩色有機板和硬塑料壓鑄和粘合成發動機氣缸體、氣缸蓋、油底殼、進排氣管和相關部件等組成。其規格為700×500×860mm。發動機總成模型上面裝有電氣配件，電源為220V。用紅、藍燈光代表發動機噴油和點火，直流變速機來驅動發動機工作。發動機裝在底架上，底架用鋁合金框架硬塑有機玻璃板面，架子下部裝有萬向輪可隨意移動位置。
二、奧迪A6發動機模型用途：
此模型可直接看出它的構造。如此發動機為直列四缸、20氣門、雙凸輪軸、電噴汽油發動機。進氣凸輪軸可調整、切換進氣（模型僅作示意）。還可以直接看出其它配件：如發電機、空調壓縮機、動力轉向泵裝在發動機上的位置；還可以看出發動機中潤滑系統、點火系統、冷卻系統和供給系統的構造?？裳菔九錃?、噴油和點火相互關系。
三、使用方法：
首先插上電源220V，打開電源開關，電源指示燈亮，電機開始轉動為慢速。轉動節氣門，發動機轉速改變。其它配件和傳感器僅作示意不能演示。
四、注意事項：
此模型以有機為主要原料，強度有限。
①不能用硬物碰擊；
②不能強拉或強壓其配件；
③不能放在潮濕或高溫處；
④不能用帶砂的物件摩擦；
⑤只能在低于250V電源下使用；
⑥在使用期間手不要放在傳動齒輪間以免咬傷。
五、常見故障和處理方法：
現象一：電源指示燈不亮。其原因：
①電源未插實；
②保險絲損壞；
③電源指示燈損壞。
現象二：燈炮不亮。其原因：
①燈炮損壞，更換燈炮；
②線路插頭松動，插實插頭。
現象三：電機不轉。其原因：
①插頭松動或損壞；插實插頭或更換；
②節氣門開關失靈，修理節氣門開關
