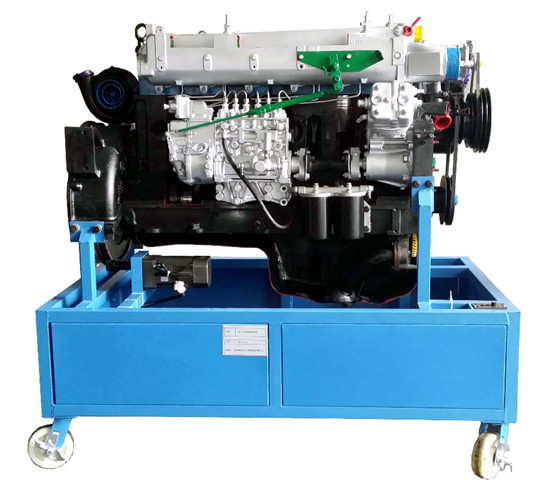

一、斯太爾發動機解剖模型簡介
     該設備采用斯太爾發動機總成進行剖面處理，各部件齊全，剖面位置合理，能全面展示發動機內外部結構和部件的運動情況，適用于發動機原理和機械機構的教學。

二、斯太爾發動機解剖模型功能特點
1.采用原廠發動機實物總成進行機構切剖，充分展示發動機機構部分的內外結構。
2.對發動機各機械剖面采用不同顏色的油漆進行噴涂。
3.由可調轉速的單相齒輪減速電機帶動發動機曲軸做低速運轉，真實演示發動機內部機械部件的運動過程。
4.移動臺架的柜式底座采用了高強度的冷板沖壓成形，表面經噴涂工藝處理。移動臺架底部帶有自鎖腳輪裝置，可移動式，方便教學。
5.解剖部位：
      缸體（活塞與曲軸運行外可觀察）；
      氣門室蓋（凸輪軸運行外可觀察）；
      氣缸蓋（進排氣門運行外可觀察）；
      進排氣歧管與濾清器；
      發電機與水泵；
      正時機構（正時機構運行外可觀察）；

三、斯太爾發動機解剖模型技術規格
    外形尺寸：1300×700×1500mm(長×寬×高)
    動力電源：380V
    齒輪減速電機：
額定電壓：AC 380v
額定功率：1500W
額定轉速：0-15轉/分
工作溫度：-40℃～+50℃
顏色：7032
鋼管：60*60*3mm
移動腳輪：200*80mm

四、基本配置(每臺)

序號	名稱	規格型號	單位	數量
1	解剖發動機總成		套	1
	齒輪減速電機	380V 1500W	臺	1
3	漏電保護開關		個	1
4	移動臺架的柜式底座(帶自鎖腳輪裝置)	1300×700×1500mm(長×寬×高)	臺	1
