一、設備概述：

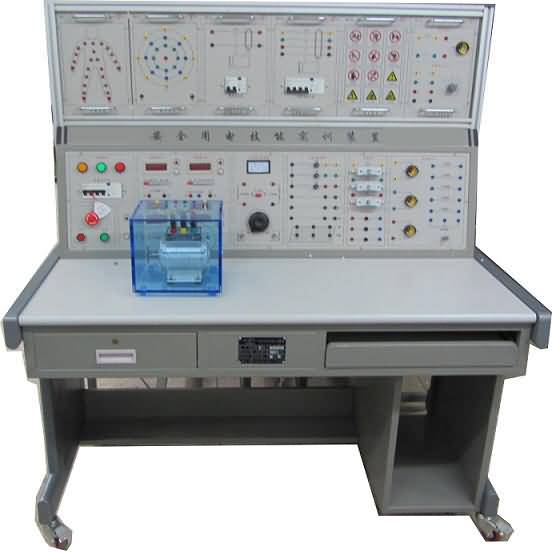

SG-WX105型安全用電實訓臺，適用于《電氣安全工程》、《安全用電》、《電工作業》、《電工技術》、《電力工程概論》等課程教學實訓。學員可通過實訓教學，熟悉各種電氣事故的原因和預防電氣事故的實用操作措施，從而使學員了解電氣事故、重視電氣事故、提高現場預防事故和解決電氣事故的能力。

SG-WX105型安全用電實訓臺，同時使學生學習電網的多種連接方式、多種常用的線路保護方式，比如直接接觸電擊防護、間接接觸電擊保護、以及安全設備選擇。

SG-WX105型安全用電實訓臺，采用臺式模塊化（掛板）結構，可擴展性強。教學模型均安裝在掛板上，使實訓元件更加直觀，方便學員學習掌握。

二、設備特點
1、多重、可靠、全面的安全保護
電源總開關采用可靠性漏電保護斷路器，一旦漏電能在0.1秒內切斷電源；二是實驗臺采用三相五線制電源，實驗臺金屬外殼安裝專用接線端子，保證設備可靠接地；三是采用無觸及性實驗插座，完全避免了無意識觸電。

2、完善的硬件配置：
實訓臺所需各種電源、儀表、負載、電子元件、電路模塊等有機結地合在一起，配套齊全。電氣控制線路或電子線路元件都裝在作為掛板的安裝板上，操作方便、更換便捷，可擴展其它功能或開發新實驗。

3、設備擴展方便：模塊式結構，掛箱更換方便，便于組織各種實訓項目、方便升級。

4、設備的可靠性：元件連接在端子，學生從端子上插線或接線，訓練學生理論聯系實際的基本技能。

5、可進行電工實訓項目教學法的各種項目。

三、技術性能
1、工作電源：三相五線，AC380V±10％，50HZ
2、功率：Pmax小于300W
3、環境溫度：－30℃-40℃；相對濕度：≤90％
4、重量： 80kg
5、外形尺寸：1600mm×750mm×1500mm

四、實驗項目
實訓一  人體阻抗的認識和測試
實訓二  直接觸電的認識和實訓操作
實訓三  模擬人體在遭受電擊時的電流途徑
實訓四  間接觸電的認識和實訓操作
實訓五  模擬人體接觸設備外殼引起的電擊情況及人體電壓大小
實訓六  直接和間接觸電保護實訓
實訓七  絕緣電阻和吸收比的測量
實訓八  接地電阻的測量
實訓九  三相交流電的相序判斷
實訓十  低壓接地系統實訓
實訓十一  安全標志的認識實訓
實訓十二  等電位聯結模擬實訓

五、配置清單

序號	名稱	規格型號	數量	備注
1	安全用電實訓裝置	金屬臺+木質臺面+電源控制+實訓面板	1臺/臺
2	安全用電掛箱1	安全變壓器單元、特地安全電壓?jiǎn)卧?/span>	1只/臺
3	安全用電掛箱2	電流型漏電保護實驗、電流感知	1只/臺
4	安全用電掛箱3	設備漏電模擬	1只/臺
5	安全用電掛箱4	三相負載、跨步電壓	1只/臺
6	安全用電掛箱5	電網三種接線方式模擬	1只/臺
7	安全用電掛箱6	人體觸電模擬	1只/臺
8	安全用電掛箱7	跨步電壓模擬、人體不同電流途徑的傷害	1只/臺
9	指針式萬用表	MF47	1只/臺
10	測電筆		1支/臺
11	兆歐表	ZC25-4， 0～1000兆歐	1只/臺
12	接地電阻測試儀	10Ω×0.1－×1－×10，ZC29B-1(或者ZC29B-2)	1套/教室
13	急救橡皮模擬人		1套/教室	選配
14	電工常用工具	絕緣棒、絕緣夾鉗、高壓驗電器、腳扣登高板、安全腰帶	1套/教室	選配
15	實驗指導書		2本/臺
