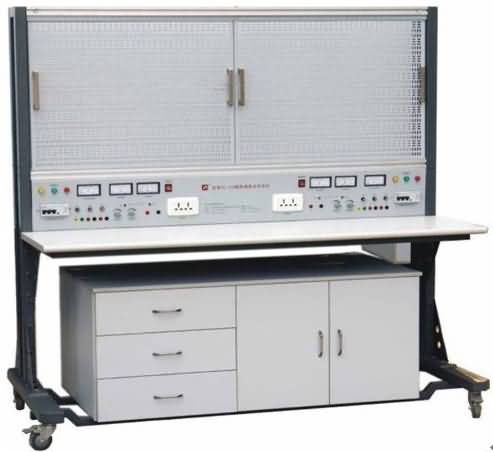

SG-WX12維修電工培訓及考核裝置（單面雙組型）

時間：2022-03-01 15:50:57

一、概述
SG-WX12維修電工培訓及考核裝置（單面雙組型）由鋼板作制作的多功能安裝板（網孔板）實訓臺和電源裝置等組成。實訓時選擇的各種元件、器件和部件，可方便地安裝在網孔板上，方便靈活。

根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓，SG-WX12維修電工培訓及考核裝置（單面雙組型）適用范圍廣，可完成的教學內容和實訓項目多。使用完畢的元件、器件和部件，從實訓臺上拆下，集中保管，損壞和丟失少。一個實訓場所，可以完成幾個專業的教學和實訓，經濟適用。對實訓場所不多、教學經費投入受限制的學校，SG-WX12維修電工培訓及考核裝置是一種理想的職業教育實訓設備。

二．設備技術指標
1. 外型：整體尺寸1632mm×750mm×1638mm；

2. 實訓臺架的材料：鋼板、鋁合金結構；

3. 電源：
1)輸入：三相AC 380V ±10% 50HZ 三相五線；
2)固定交流輸出：三相五線 380V 接插式2組、220V接插式2組。
3)可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；

4. 接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；

5. 保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。

三、設備結構功能
維修電工培訓及考核裝置由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。

1.以30mm×30mm成型方鋼作為設備主要框架材料；實訓屏、地盤采用焊接連接、關鍵部位采用三角筋用內六角螺釘加固連接，表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；由兩條35mm×35mm鋁合金型材及滑槽組成網孔板固定機構；固定機構的下方是鐵制雙工位電源箱，每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；

2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；

3、實訓儲物柜采用標準結構和抽屜式，左側有3層抽屜，用于存放工具以及實訓資料；右側的雙拉門式設計，可同時存放兩塊通用掛板。實訓儲物柜的位置可根據需要靈活調整，外形尺寸為：1300mm×600mm×510mm。

4、網孔板：采用數控沖床精加工而成，網孔分布合理、均勻?？讖浇y(tǒng)一，可在上面安裝的元?dú)饧ǜ黝?lèi)低壓電氣、PLC、單片機、變頻器、觸摸屏等。網孔板厚度1.5MM，大小774*580MM

四、參考實訓項目
1．電工布線工藝實訓

2．兩個開關控制一盞燈線路訓練

3．聲控開關控制白熾電路訓練

4．二地控制一盞燈電路訓練

5．三地控制一盞燈電路訓練

6．日光燈線路接線訓練

7．單相電度表直接安裝接線

8．單相電度表經電流互感器安裝接線

9．室內照明電路安裝訓練

10．配電板安裝訓練

11．交流負載電功率的測量

12．三相異步電動機直接啟動控制

13．三相異步電動機接觸器點動控制線路

14．三相異步電動機接觸器自鎖控制線路

15．三相異步電動機Y/△自動控制線路

16．用倒順開關控制三相異步電動機正反轉線路

17．接觸器聯鎖的正反轉控制線路

18．按鈕聯鎖的三相異步電動機正反轉控制線路

19．雙重聯鎖的三相異步電動機正反轉控制線路

20．三相異步電動機多地控制

21．工作臺自動往返控制線路

22．三相異步電動機串電阻降壓?jiǎn)?dòng)控制線路

23．三相異步電動機能耗制動控制線路

五、配置清單（1臺）

分類	模塊名稱	數量
實訓臺	實訓桌	1
	T型架	1
	電源控制屏	1
	網孔板	2
	自攻螺釘	200
	網孔卡	200
網孔板元器件	元器件清單（詳見元器件清單列表）	1
電機	三相鼠籠式異步電機	2
工具	實驗工具1套	2
附件	連接線1套	1
	MF47指針式萬用表	2
	使用手冊	1

2.網孔板元器件清單

序號	名稱	數量
1	熱過載繼電器-NR2-25/0.63-1A（帶座）	1
2	熔斷器座32A-CHNT RT28N-32X 32A 10*38	2
3	熔斷器2A-CHNT RT28-32 2A 10*38	2
4	交流接觸器-CJX2-0910 AC220V	3
5	接觸器輔助觸點1NC-1NO(F4-11)	2
6	時間繼電器-220V/60S(JSZ3 A-B)	1
7	按鈕-LAY50-22D-11/220V綠	2
8	按鈕-LAY50-22D-11/220V紅	2
9	3P倒順開關-380VAC*8A	1
10	單聯單控開關-86*86-250V/10A	1
11	雙聯雙控開關-86*86-250V/10A	2
12	雙管T8燈座-4針	1
13	聲光控開關-86*86	1
14	人體感應開關-86*86	1
15	觸摸延時開關-86*86	1
16	球形白熾燈-D27-230V/25W	1
17	鐵導軌-C45-35*D4-黃	1
18	接插件-端子排-6對-600V/25A-TB-2506L	3
19	雙管T8燈管-220V/18W-YDW18-H.RR	1
20	啟輝器座-37*28-白-平行孔(OJB 23101)	1
21	熒光燈鎮流器-220V/18W -FSL EB18/20	1
22	啟輝器-FSL S10 AC220V 4-65W	1
23	3P空氣漏電保護開關-DZ47LE-32 C10	1
24	2P空氣漏電保護開關-DZ47LE-32 C10	1
25	行程開關-LX19-222	2
26	行程開關-LX19-001	2
27	時間繼電器座-8P4輸出-CZS08X-E	1
28	明盒-86*86-白	3
29	白熾燈座-D27-220V/4A-白色	1
30	按鈕盒-XKA-2-APT	2
31	功率電阻-100W/100	1
