西門子五軸數控機床虛擬仿真一體機，五軸數控加工中心虛實一體訓練機

時間：2025-01-07 09:32:38

一、產品概述
西門子五軸數控機床虛擬仿真一體機是一款界面簡潔、易學易用的多軸數控加工仿真教學平臺，平臺系統采用西門子系統SINUMRIK 840DM PanelTwo仿真機型。實訓平臺軟件真實模擬機床，軟件中所有結構、動作、刀具、夾具、數控系統等均與真實機床一致，并且支持部分系統內部人機對話編程，可幫助初學者快速掌握系統編程與機床操作。在實操設備上機訓練前，利用仿真軟件驗證編寫程序，觀察加工過程和結果，發現并解決問題，節省時間并降低設備風險，降低實際操作中出錯的概率。

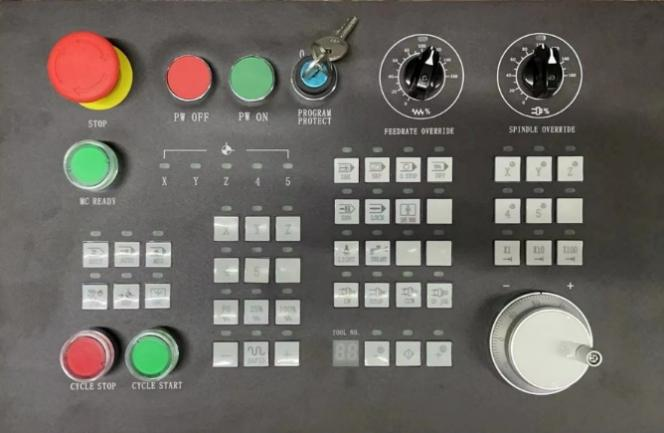

該實訓平臺1:1比例還原實際機床的操作面板，學生通過操作面板可以控制仿真軟件當中的機床模型，同時具有手脈操作功能，實現與在真實機床上一樣的操作效果。

二、技術參數

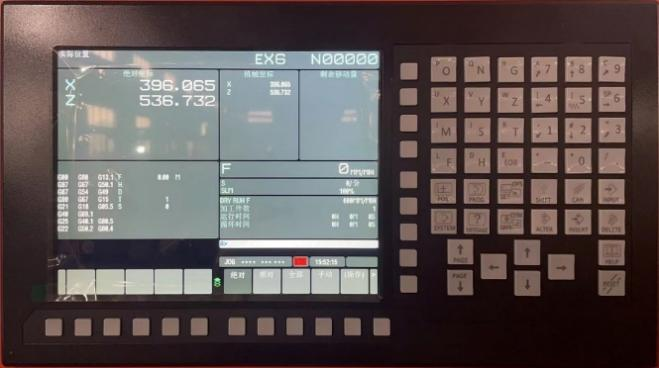

1、仿真SINUMRIK 840DM多軸數控系統和標準操作面板。操作面板尺寸：長420mm，寬200mm，鋁合金貼膜面板；系統面板尺寸：長420mm，寬200mm，塑料板整體壓膜面板，內嵌8寸4:3液晶LCD顯示屏。

2、面板主控部分采用內核為ARM®32位Cortex®-M3CPU，72MHz最大頻率，1.25DMIPS/MHz (Dhrystone2.1)的處理器來與上位機通訊，系統(芯片)由四部分組成：震蕩電路、復位電路、電源供電部分和燒錄程序電路。

3、硬件面板與上位機通過USB進行通訊，通訊設備發送給上位機軟件進行相應動作的處理和反饋。系統按鍵理論響應時間小于20ms。
4、硬件面板配備外置6軸獨立手輪，最小移動量為0.001mm, 通過系統與仿真系統協同控制機床模塊的運動。
5、操作面板結合實際機床操作的需要制作，以達到和真實機床一致的操作方法和操作體驗，并充分考慮人機交互的優化。
6、支持SINUMRIK 840DM多軸數控系統的NC代碼仿真軟件；
7、SINUMRIK 840DM多軸系統能夠?qū)崿F(xiàn)機床操作全過程的仿真和加工運行全環境的仿真，能夠仿真機床的操作過程（機床上電、手動回參考點、手輪操作對刀、設定刀長和坐標系需包含仿真數控系統的設定界面、程序輸入需包含仿真數控系統的輸入界面）、加工過程、程序運行前的軌跡查看等。
8、操作過程的仿真：包括機床上電斷電、急停報警的解除、機床自動門開關、毛坯定義、夾具打表校正、工件裝夾后敲平、基準對刀、安裝刀具、撞刀后斷刀效果（刀具折斷模型顯示）。
9、★對刀工具及快捷對刀方式：基準芯棒的規格包含H:75 D:14、H:100 D:20、H:150 D:24、H:250 D:30，塞尺的厚度規格包含0.05mm、0.10mm、0.20mm、1.00mm、2.00mm、3.00mm；偏心尋邊器包含的型號ME-1020、ME-420、ME-610，光電尋邊器的型號OP-20；Z向?qū)Φ秲x規格采用H100mm。
10、機床結構類型：應包含5軸AC雙轉臺搖籃結構、5軸BC雙轉臺結構、5軸BC單擺頭單轉臺結構、5軸BC雙擺頭結構，其中AC雙轉臺結構包含DMU65機床模型。
11、加工特點：具有多軸聯動加工、多方向平面定位加工、曲面加工、傾斜面加工功能；也可以實現一次性裝夾多個面加工、多次裝夾翻面加工并且具有刀尖自動跟隨功能（RTCP）。
12、★對刀功能：支持快速定位到工件特征點自動輸入坐標系原點和刀具補償?shù)淖詣訉Φ豆δ堋?br /> 13、★仿真軟件提供刀具軌跡的三維顯示，當前坐標系、刀位號的顯示；提供刀具補償、坐標系設置等系統參數的設定；G代碼刀路調試可以復制、粘貼、插入、刪除、新增G代碼，并具有更新刀路軌跡功能。
14、顯示和設定數據：手動/手輪模式下，顯示絕對坐標值、相對坐標值、實時速度等。
15、程序編輯：支持圖形對話式編程、脈沖編程。
16、程序功能：支持西門子840DM數控系統鉆孔循環指令：鉆中心孔、鉆孔循環、鉸孔循環、啄鉆、鏜孔、攻絲。
17、程序自動運行：外部G代碼的讀取及運行、MDA運行、進給保持、單段運行、部分程序段跳過、程序運行。
18、毛坯設置：支持長方體、圓柱體、六棱柱、管型等參數化設置，也支持任意形狀CAD模型導入，CAD模型可由各種CAD軟件（NX、CAXA、PROE、CATIA、MC等）制作。
19、★夾具設置：包含平口鉗、工藝板、三爪卡盤且可自定義其大小、可導入CAD造型的自定義夾具等。
20、刀具及刀庫：刀庫包含盤式刀庫，鏈?zhǔn)降稁?，傘式刀庫，刀庫最多可安裝46把刀具，豐富的刀具管理庫提供中心鉆、色拉孔鉆、端銑刀、圓角刀、球頭刀、角輪立銑刀、T型鍵槽銑刀、單牙螺紋銑刀等等；用戶可自定義刀具的尺寸。
21、★測量：可以對加工出的三維模型進行測量，支持對加工工件進行加工面的粗糙度測量。
22、手動、自動加工等模式下的實時碰撞檢測。包括刀柄刀具與夾具、壓板、刀具，機床行程越界，主軸不轉時刀柄刀具與工件等的碰撞會斷刀，并且支持設置評分標準并對錯誤信息進行實時評分。
23、模擬加工后，可以生成包含工件信息、NC程序、加工零件、操作過程以及操作評價情況的仿真報告。
24、網絡版考試系統：包括題庫管理、試卷管理、考試過程的管理、斷電續考、意外自動保存、災難恢復以及試卷自動評分；也可以根據事先設定的評分標準對考試的操作過程及工件進行自動評分。
25、軟件配套提供的各種教學及實訓案例，可方便地進行實時的切削仿真，包括數控程序切削，切削效果逼真。
26、擴展功能：支持雙屏顯示，支持觸屏手勢操作。
27、軟件自帶AVI文件的錄制和回放、Windows系統的宏錄制和回放。
28、★支持插補過程模擬，支持多語言實時切換。
29、要求是中國國內有自主知識產權的品牌。
30、要求演示出打★項的內容。
三、設備主要配置（以每臺設備配置）

序號	主要部件	規格	數量	備注

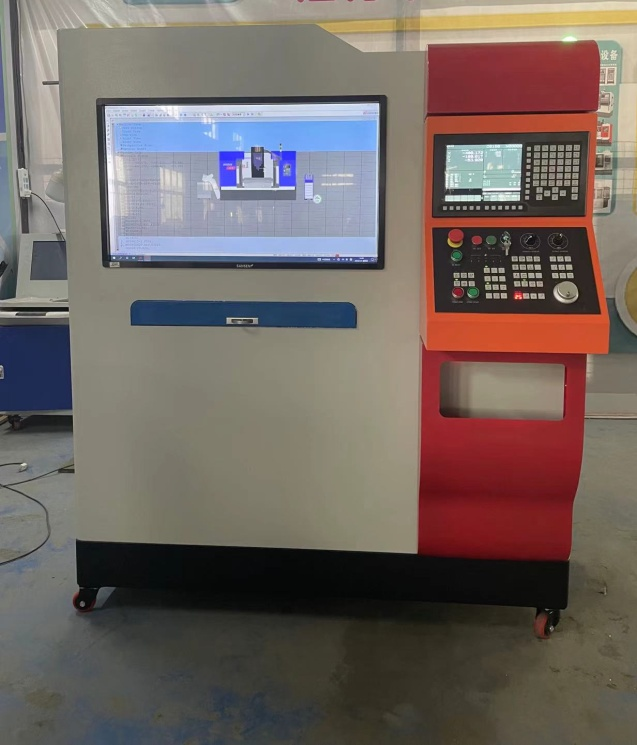

1	虛實一體訓練機	1550×1022×1850 mm	1臺	表面采用亞光密紋噴塑處理，底部裝萬向輪福馬輪裝置
2	數控系統軟件	SINUMRIK840DMPanelTwo	1套	切換軟件無需更換硬件，使用更方便快捷。
3	數控面板操作箱	440×310×603mm	1臺	可實現90度自由旋轉
4	數控系統面板	長397mm，寬246mm	1臺	鋁合金貼膜面板，注塑按鍵，內嵌15.6寸16:9十點電容觸摸顯示屏。
5	軟件加密狗	USB	1套	正版軟件保護器
6	電腦主機	CPU:英特爾I5-9600處理器；內存：8G；固態硬盤：256G；機箱/鍵鼠套裝/獨立顯卡	1臺	WIN10操作系統
7	37英寸觸控顯示器	分辨率 1920×1080	1臺	顯示模擬加工場景
8	6軸獨立手輪	80型	1只	工業標準型
9	三色警示燈	DC24V	1只	新款半球型
