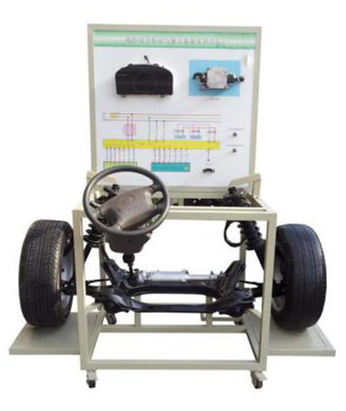

一、新能源汽車電動助力轉向系統實訓臺簡介
該設備采用時風純電動汽車前橋總成為基礎，全面展示了電控助力轉向系統、前橋懸架系統的組成結構和工作過程。
適用各院校對電控助力轉向系統的理論和維修實訓的教學需要。

二、新能源汽車電動助力轉向系統實訓臺功能特點
1.真實可運行的汽車電控助力轉向系統，充分展示電控助力轉向系統的組成結構。
2.調節發動機轉速與車速輸出模擬旋鈕，模擬轉速與車速的變化，左右轉動方向盤，完整演示電控助力轉向的工作過程。
3.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車電控助力轉向系統的工作原理。
4.實訓臺面板上安裝有檢測端子、可直接在面板上檢測電控助力轉向系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對電控助力轉向系統進行讀取故障碼、清除故障碼等自診斷功能。
6.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。

三、新能源汽車電動助力轉向系統實訓臺技術規格
外形尺寸：1700×1200×1800mm(長×寬×高)
輸入電源；交流220V±10% 50Hz
工作電源；原車電源電壓
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
移動腳輪：100*50mm
面板柜：1.5mm冷板沖壓成形，背面設置維修門；

四、基本配置(每臺)

序號	名稱	規格型號	單位	數量
1	檢測控制面板	裝有各種檢測端子以及彩色電路圖	套	1
2	動力轉向控制電腦(ECU)		臺	1
3	診斷座		個	1
4	點火開關		個	1
5	前橋懸掛機構		套	1
6	方向盤、轉向柱、電動助力方向機、轉向拉桿		套	1
7	車輪		個	2
8	車速信號模擬裝置		套	1
9	轉速信號模擬裝置		套	1
10	扭矩傳感器		套	1
11	扭矩傳感器信號電壓數顯表		套	1
12	移動臺架(帶自鎖腳輪裝置)	1700×1200×1800mm(長×寬×高)	臺	1
13	故障模擬與排除裝置		套	1
14	DC/DC模塊		套	1
