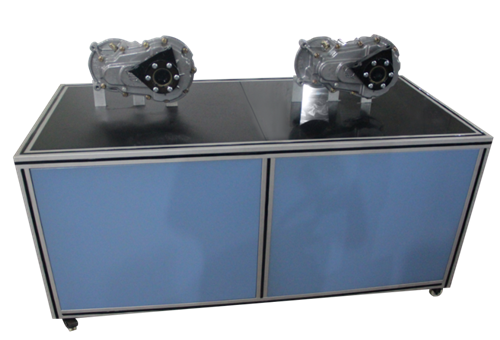

一、純電動車變速箱拆裝實訓臺簡介
選用主流新能源變速箱，齒輪兩級減速，減速比16.7，無檔位，花鍵齒18齒連接，帶差速器，通過前驅傳動軸傳遞動力，為陸地方舟，河北御捷等電動車配套；對比解剖零部件，滿足練習純電動車變速箱拆裝實訓。
二、純電動車變速箱拆裝實訓臺功能特點
1.變速箱固定在平臺兩端，與驅動電機聯接法蘭面采用四個螺釘固定。
2.端蓋懸空，從后部拆卸和組裝。
3.設備帶四個帶自鎖裝置萬向腳輪。
4.設備配拆裝工具兩套，放置在專用工具箱，每套數量不少于8件。
5.配兩臺變速箱，供學員練習拆裝。
三、純電動車變速箱拆裝實訓臺技術規格
1.設備外形尺寸：15000*700*720（長*寬*高）
2.變速箱：前驅，兩級斜齒輪傳動，帶差速器
3.減速比：1:16.7
4.輸入軸花鍵聯接：18齒
5.輸出軸花鍵聯接：22齒
四、純電動車變速箱拆裝實訓臺基本配置
變速箱、專用拆裝工具、專用拆裝固定板、可移動拆裝實訓臺。
