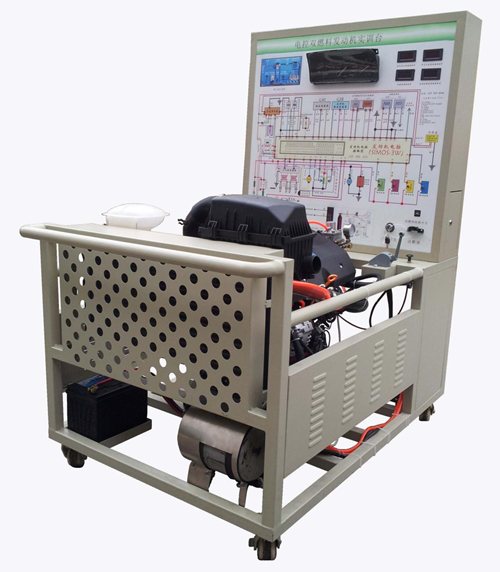

一、雙燃料混合動力柴油發動機實訓臺簡介
該設備采用翻新4JB1雙燃料混合動力柴油發動機為基礎，可運行發動機，進行起動、加速、減速等工況的實踐操作，真實展示雙燃料混合動力柴油發動機的組成結構和工作過程。
適用于各類院校對汽車發動機和維修實訓的教學需要。

二、雙燃料混合動力柴油發動機實訓臺功能特點
1.真實可運行的雙燃料混合動力柴油發動機，充分展示雙燃料混合動力柴油發動機的組成結構和工作過程。
2.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖（包括發動機電氣電路與燃料控制ECU系統）；學員可直觀對照電路圖和燃?xì)饣旌蟿恿Σ裼桶l(fā)動機實物，認識和分析控制系統的工作原理。
3.實訓臺面板上安裝有汽車儀表與燃?xì)廪D(zhuǎn)換開關，可實時顯示發動機轉速、水溫、機油壓力燈、燃?xì)獯鎯α?、充電指示燈等參?shù)變化。
4.實訓臺面板上安裝有檢測端子、可直接在面板上檢測各繼電器、電磁閥、傳感器等管腳的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺配備有油門控制裝置，可方便對發動機加速減速。發動機在怠速狀態時，只有燃油工作；在加速狀態時，油氣混合同時工作，在負荷加大時，燃?xì)饬孔兇蟆?br style="margin: 0px; padding: 0px; list-style: none;" /> 6.設備檢測面板正前方底座上配有20cm的鋼制臺面，方便放置資料、檢測儀器等。
7.實訓臺配備有電源總開關、水箱防護罩、飛輪防護罩等安裝保護裝置。
8.實訓臺底座采用鋼結構焊接，表面采用噴烤漆工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。

三、技術規格
外形尺寸：1500×1000×1700mm(長×寬×高)
工作電源：直流12V
燃油標號：依發動機型號
油箱容積：10L
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：120*80mm

四、雙燃料混合動力柴油發動機實訓臺基本配置(每臺)

序號	名稱	規格型號	單位	數量
1	檢測控制面板	裝有各種檢測端子以及彩色電路圖	套	1
2	組合儀表		套	1
3	點火開關		個	1
4	燃?xì)廪D(zhuǎn)換開關	配套	個	1
5	燃?xì)饪刂蒲b置	配套	套	1
6	雙燃?xì)饣旌蟿恿Σ裼桶l(fā)動機總成	五十鈴4JB1，翻新	套	1
7	燃料氣瓶	配套,5KG	個	1
8	燃油箱	10L	個	1
9	油門控制裝置	配套	套	1
10	進、排氣管	原車	套	1
11	水箱(含保護罩)	配套	套	1
12	冷卻風扇	配套	套	1
13	蓄電池	12V	臺	1
14	繼電器	含：起動繼電器等各類運行繼電器	套	1
15	保險絲盒	配套	個	1
16	電源總開關	50A	個	1
17	故障模擬系統	配套	套	1
18	移動臺架(帶自鎖腳輪裝置)	1500×1000×1700mm(長×寬×高)	臺	1
19	教師手冊	配套	套	1
20	合格證與保修卡	配套	套	1
