本實驗臺以挖掘機構為載體，綜合應用軟件編程、電氣設計、PLC控制、運動控制、邏輯控制、電機驅動等開展機電液氣綜合的一系列實驗。本實驗教學培訓系統根椐各階段的教學要求、培訓要求、實驗要求、創新研發要求，綜合液壓、氣動、機械、電氣等進行模塊化設計、智能化設計、課程化設計。本教學培訓系統是一個實驗的大平臺，是各院校開設機電液氣一體化驗證性、設計性、創新性實驗的得力助手。

一、 實驗項目

1. 認知實驗：液壓元器件及氣動元器件結構、工作原理、功能的觀摩拆裝實驗。
2. 液壓回路三維動態畫面演示與控制、液壓回路搭接控制實驗。
 通過閥、缸、透明油路，了解液壓回路中閥、缸、油路的結構、動作原理，了解液壓回路動作過程、工作原理。
3. 可編程控制器（PLC）電氣控制實驗。
4. 電氣控制在液壓中的應用。
5. 液壓氣動回路電器控制實際接線培訓。
6. 液壓氣動回路自動化控制培訓。
7. 機電一體化控制實訓實驗。
8．氣動回路三維動態畫面演示與控制、氣壓回路搭接控制實驗。
9．組態王軟件的學習，及開發。

二、實驗內容

1通過實物液壓元器件和液壓組件三維動態畫面的裝配圖爆炸圖，認識液壓元器件結構、工作原理、功能。
（1）單向閥                           （2）調速閥
（3）二位二通電磁閥（常閉）            （4）二位二通電磁閥（常開）
（5）二位二通行程控制閥                （6）二位三通電磁閥
（7）二位四通電磁閥                    （8）節流閥
（9）三位四通換向閥（O型）             （10）三位四通換向閥體（H型）
（11）三位四通換向閥體（M型）          （12）順序閥
（13）先導式減壓閥                     （14）先導式溢流閥
（15）壓力繼電器                       （16）液控單向閥
（17）溢流閥                           （18）油缸
（19）截止閥                           （20）總閥

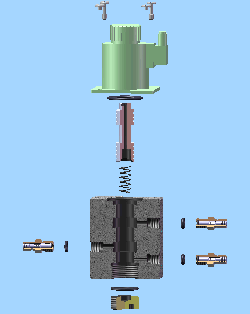

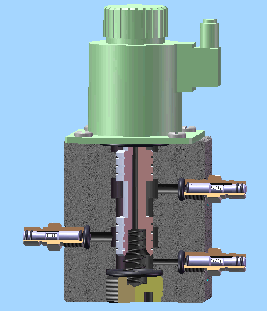

二位二通電磁閥（常閉）

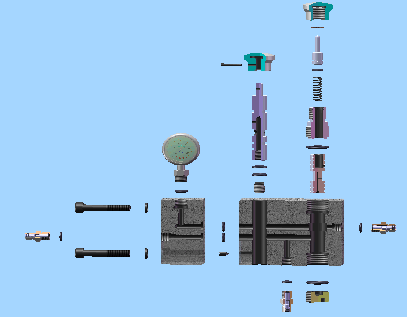

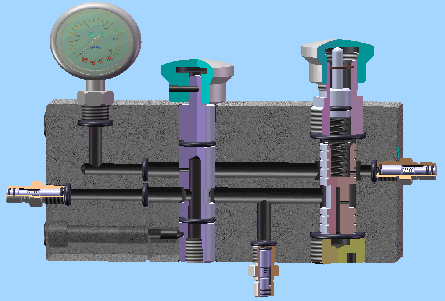

總閥

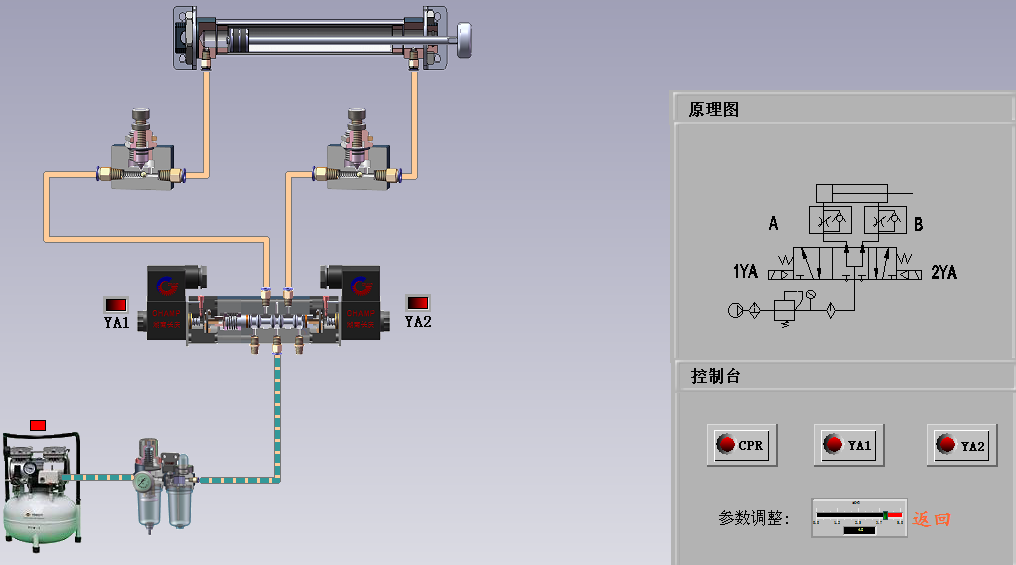

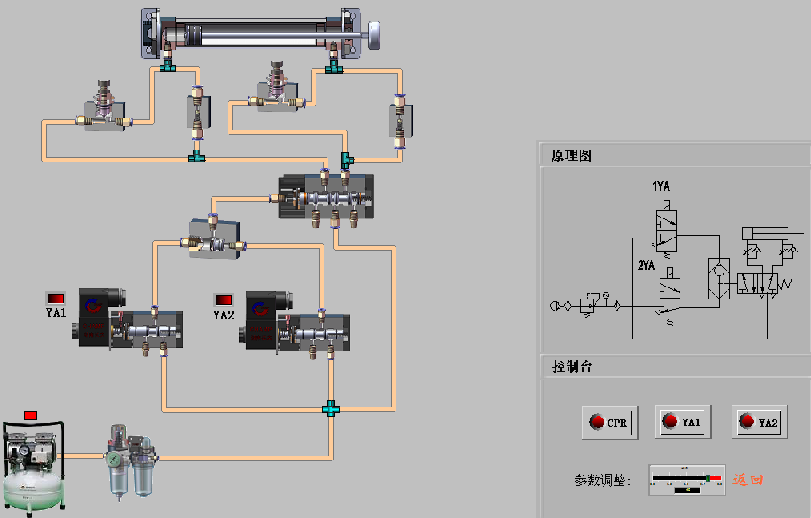

2通過實物氣動元器件及氣動組件三維動態畫面的裝配圖爆炸圖，認識氣動元器件結構、工作原理、功能。
2、液壓回路三維動態畫面演示與控制、液壓回路搭接控制實驗

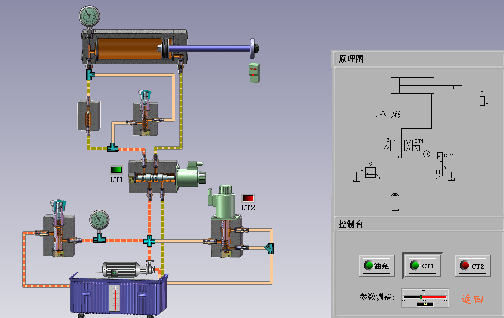

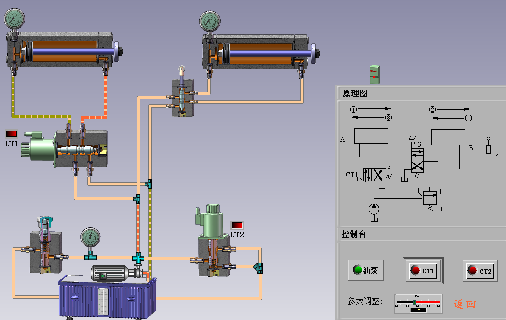

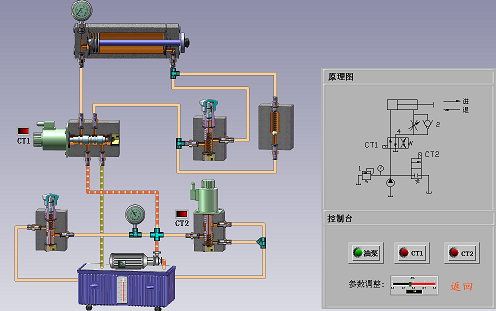

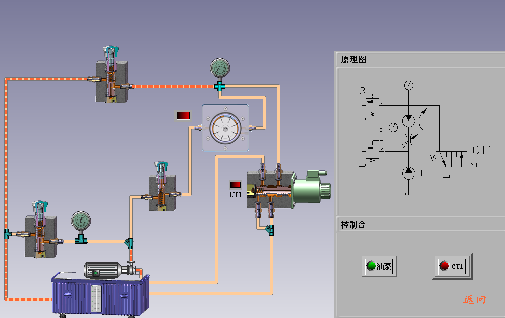

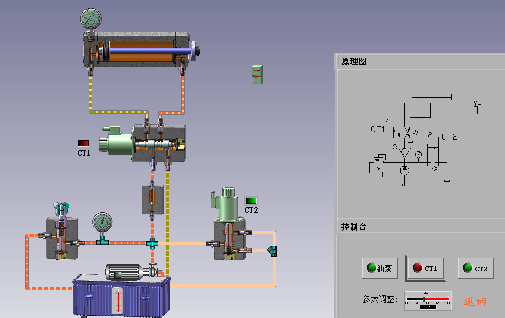

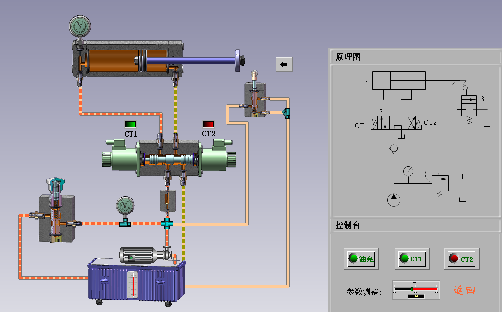

本系統配置的北京亞控組態王軟件提供了全套73種（推薦）液壓回路三維立體動態的模擬演示與控制，能在計算機里提供液壓回路搭接原理圖、液壓回路三維動畫演示圖，不僅能控制實驗回路的動作，而且可以清晰看到用不同顏色演示液壓回路油路的工作動態，使學生能更直觀地學習和了解實驗內容，實現了實驗過程的可視化、人性化。（如下圖部分示例）

單級調壓回路                                                                          行程閥卸荷回路

 節流閥進油節流調速回路                                                        單向閥鎖緊回路

 行程閥控制順序動作回路                                                        液壓馬達制動回路

 [1] 壓力控制回路（壓力控制回路28種—帶仿真軟件）
（1）調壓回路：
①單級調壓回路                          （帶仿真軟件）
②單級遠程調壓回路                      （帶仿真軟件）
③兩級調壓回路                          （帶仿真軟件）
④兩級遠程調壓回路                      （帶仿真軟件）
⑤三級調壓回路                          （帶仿真軟件）
⑥雙壓回路                              （帶仿真軟件）
（2）減壓回路
①一級減壓回路                          （帶仿真軟件）
②二級減壓回路                          （帶仿真軟件）
（3）保壓回路
①單向閥保壓回路                        （帶仿真軟件）
②液控單向閥保壓回路                    （帶仿真軟件）
③換向閥保壓回路                        （帶仿真軟件）
（4）卸荷回路
①三位四通M型中位機能換向閥卸荷回路     （帶仿真軟件）
②三位四通H型中位機能換向閥卸荷回路     （帶仿真軟件）
③二位二通電磁換向閥卸荷回路            （帶仿真軟件）
④先導式溢流閥卸荷回路                  （帶仿真軟件）
⑤行程閥卸荷回路                        （帶仿真軟件）
⑥壓力控制卸荷雙泵供油回路              （帶仿真軟件）
⑦電磁閥控制卸荷雙泵供油回路            （帶仿真軟件）
（5）平衡回路
①順序閥平衡回路                        （帶仿真軟件）
②液控單向閥平衡回路                    （帶仿真軟件）
③單向節流閥平衡回路                    （帶仿真軟件）
④液控單向閥和單向節流閥的平衡回路       （帶仿真軟件）
⑤平衡與保壓回路                        （帶仿真軟件）
⑥液控順序閥平衡回路                    （帶仿真軟件）
（6）緩沖回路
①調速閥緩沖回路                        （帶仿真軟件）
②溢流閥緩沖回路                        （帶仿真軟件）
[2] 速度控制回路 （速度控制回路25種—帶仿真軟件）
（1）節流調速回路
①節流閥進油節流調速回路                （帶仿真軟件）
②調速閥進油節流調速回路                （帶仿真軟件）
③節流閥回油節流調速回路                （帶仿真軟件）　
④節流閥旁路節流調速回路                （帶仿真軟件）
⑤調速閥旁路節流調速回路                （帶仿真軟件）
⑥單節流閥雙向進油節流調速回路          （帶仿真軟件）
⑦單節流閥雙向回油節流調速回路          （帶仿真軟件）
⑧雙節流閥雙向進油節流調速回路          （帶仿真軟件）
⑨雙節流閥雙向回油節流調速回路          （帶仿真軟件）
⑩有背壓閥的進油節流調速回路            （帶仿真軟件）
⑾調速閥回油節流調速回路                （帶仿真軟件）
（2）增速回路
①單向閥控制差動連接增速回路             （帶仿真軟件）
②二位三通電磁換向閥差動連接增速回路     （帶仿真軟件）
（3）速度變換回路
①用行程閥的快慢速換接回路               （帶仿真軟件）
②二位二通電磁閥差動連接速度變換回路     （帶仿真軟件）
③二位三通電磁閥差動連接速度變換回路     （帶仿真軟件）
④調速閥串聯速度變換回路                （帶仿真軟件）
⑤調整閥并聯進油控制速度變換回路        （帶仿真軟件）
⑥調整閥并聯回油控制速度變換回路        （帶仿真軟件）
⑦雙向速度變換回路                     （帶仿真軟件）
⑧進油控制速度變換回路                  （帶仿真軟件）
⑨回油控制速度變換回路1                （帶仿真軟件）
⑩快慢速轉換回路                       （帶仿真軟件）
⑾回油控制速度變換回路2                （帶仿真軟件）
 [3] 方向控制回路（方向控制回路6種—帶仿真軟件）
（1）換向回路
①二位四通電磁閥控制連續往復運動回路    （帶仿真軟件）
②三位四通電磁閥控制連續往復運動回路    （帶仿真軟件）
（2）鎖緊回路
①三位四通電磁換向閥O型中位機能鎖緊回路（帶仿真軟件）
②單向閥鎖緊回路                       （帶仿真軟件）
③三位四通電磁換向閥M型中位機能鎖緊回路（帶仿真軟件）
④液控單向閥鎖緊回路                   （帶仿真軟件）
 [4] 多缸控制回路（多缸控制回路11種—帶仿真軟件）
（1）順序動作回路
①壓力繼電器控制順序動作回路            （帶仿真軟件）
②單順序閥控制順序動作回路              （帶仿真軟件）
③行程開關控制順序動作回路              （帶仿真軟件）
④順序閥與行程開關聯合控制順序動作回路   （帶仿真軟件）
⑤雙順序閥控制順序動作回路路             （帶仿真軟件）
⑥壓力繼電器與行程開關聯合控制順序動作回路（帶仿真軟件）
⑦行程閥控制順序動作回路                 （帶仿真軟件）
（2）同步動作控制回路
①調速閥出油節流同步回路                 （帶仿真軟件）
②調速閥進油節流同步回路                 （帶仿真軟件）
③進油節流雙向同步回路                   （帶仿真軟件）
④回油節流雙向同步回路                   （帶仿真軟件）

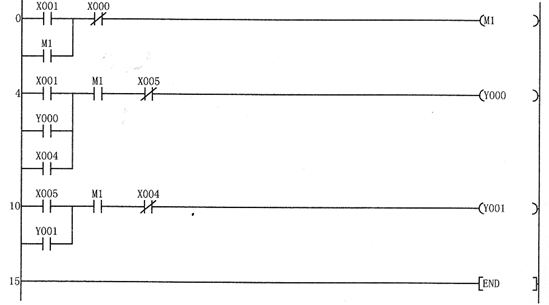

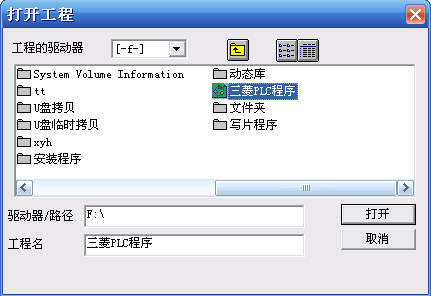

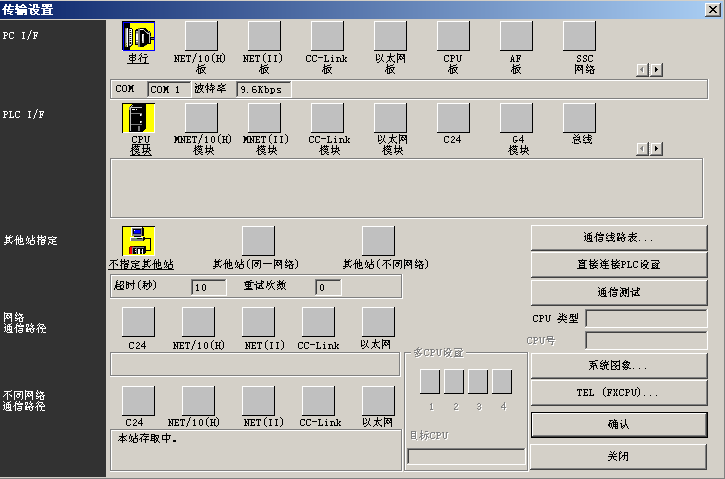

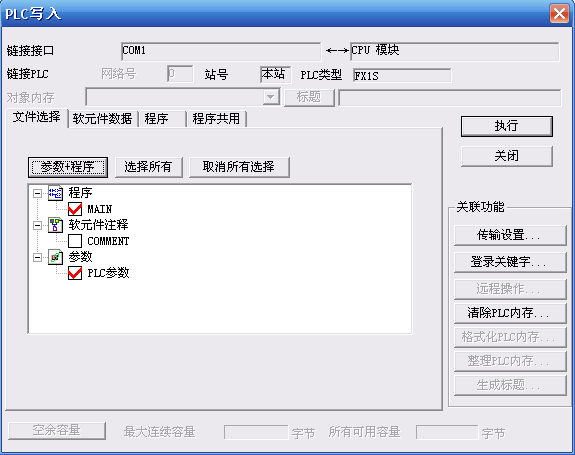

3、可編程控制器（PLC）控制實驗
