一、概 述
船舶照明系統是由各種開關、自動控制及保護裝置、測量儀表、互感器、信號指示等電氣設備按一定要求組合而成的一個整體,是保證對船舶設備的運行監控、設備維修及船員正常生活必不可缺的系統。

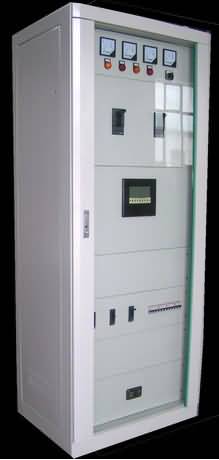

“SG-CB09船舶照明配電設備控制系統實訓裝置”是根據職業院校開設的《船舶電氣設備》、《船舶電工操作技能(中級)》、《船舶電站》及《船舶照明》等課程的內容而研制的??勺鳛榇邦悓W校的船舶電氣、船舶輪機、船舶機電等相關專業的實訓設備,也可作為船舶電工、船舶輪機員、船舶職工、船員培訓機構的培訓及考核設備。
二、船舶照明配電設備控制系統實訓裝置產品特點
1. 實訓裝置能反映正常照明配電板、應急照明配電板、充放電板之間非正常運行時的轉換關系。
2. 各配電箱、燈具、屬具均可進行拆裝、接線,可培養學生到現場后的施工能力。
3. 通過對整個系統的操作、調試,能很好地掌握系統的正常照明系統線路、應急照明系統線路及低壓照明系統線路的運行狀態。
4. 可模擬照明配電系統的漏電、接地、絕緣過低、斷路等線路故障。
三、技術性能
1. 輸入電源:三相四線(或三相五線)~380V±10% 50Hz
2. 工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃) 海拔<4000m
3. 裝置容量:≤1.5kVA
4. 漏電保護動作電流:≤30mA,漏電保護動作時間:≤0.1s
四、 船舶照明配電設備控制系統實訓裝置實訓項目
1. 照明配電設備檢修工具的使用
2. 船舶正常照明系統的實訓
3. 船舶應急照明系統的實訓
4. 船舶低壓照明系統的實訓
5. 航行信號燈電路的實訓
6. 照明燈具及其電路的實訓
