一、概 述

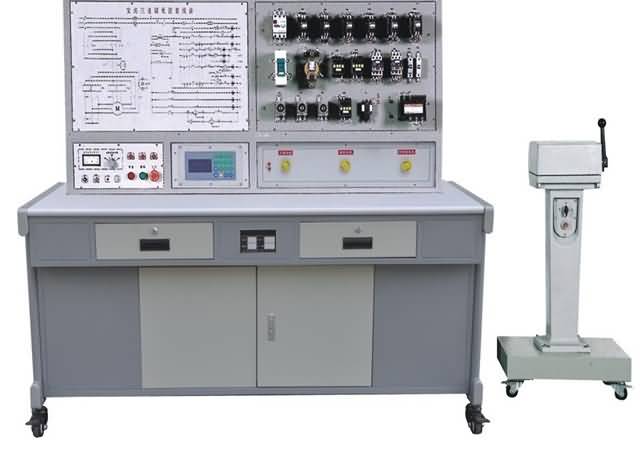

“SG-CB10船舶絞纜機電氣控制技能實訓裝置”是根據職業院校的船舶電氣、船舶電氣自動化、船舶機電及相關專業以及各職業鑒定站(所)等單位的船舶電氣控制的實訓教學、技能要求而研制的。該實訓設備均采用工業中通用的電器,不僅可以用于課程演示、電氣控制操作,還可以作為船舶電氣維修方面的培訓考核設備。
二、技術性能
1. 輸入電源:三相四線(或三相五線)~380V±10% 50Hz
2. 工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃) 海拔<4000m
3. 裝置容量:<1.5kVA
三、 船舶絞纜機電氣控制技能實訓裝置基本配置
本裝置由電源控制部分、儀表測量部分、船舶絞纜機電氣控制線路、交流三速異步電機、故障設置、排除箱、電源插座等組成。
1. 電源控制部分提供三相交流電源,帶有漏電保護功能,并配有一只指針式交流電壓表,指示三相電網的線電壓。
2. 儀表測量部分提供交流電壓表一只、交流電流表一只,用于控制線路測量。
3. 船舶絞纜機電氣控制線路提供控制回路所需的按鈕、交流接觸器、熱繼電器、變壓器、交流電磁閥、時間繼電器等元器件。
4. 故障設置、排除箱由“故障設置區”、“故障排除區”、“故障指示區”組成,可任意設置故障,待故障排除后,故障指示區可自動指示故障排除情況。
四、船舶絞纜機電氣控制技能實訓裝置實訓項目
1. 熟悉船舶常用低壓電器的結構、原理
2. 船舶絞纜機電氣控制線路的分析、調試
3. 船舶絞纜機電氣控制線路的故障檢測
4. 船舶絞纜機電氣控制線路的故障排除
