SG-88A網孔型萬能機床電路實訓考核鑒定裝置

時間:2022-03-11 16:24:15

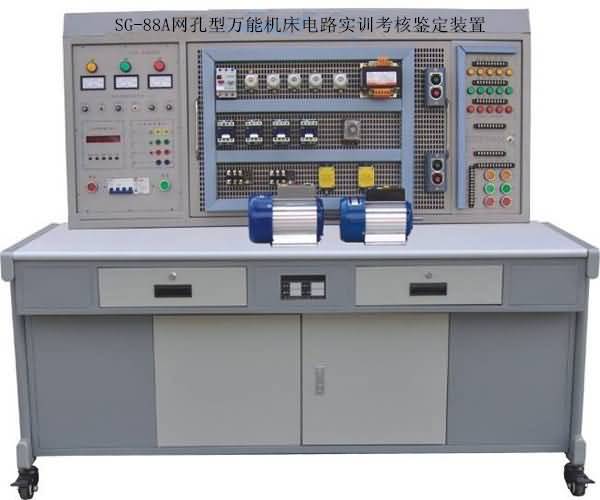

SG-88A網孔型萬能機床電路實訓考核鑒定裝置(圖1)



一、概述
SG-88A網孔型萬能機床電路實訓考核鑒定裝置主要由實訓屏、網孔板、實訓元器件、實訓桌組成。結構合理、外觀新穎,元器件在網孔板上合理安裝、線路的合理布局,全部由學生自行完成,接近工業現場,有效培養學生實際操作技能。所配置的元器件能完成“工廠電氣控制”、“電機拖動”、“控制線路與技能訓練”、“常用機床控制線路”等課程的實訓與考核,增加元器件能擴展“電工技能實訓”、“電工儀表與測量”等課程的實訓,其適合大中專院校、職校、技校實驗室的新建、擴建或?qū)嶒?yàn)室的更新?lián)Q代,也可作為電工考核的考核設備。

二、網孔型萬能機床電路實訓考核鑒定裝置特點
1、電氣控制線路元件裝在網孔板上,操作方便、機動靈活、易擴展功能或開發新的實訓項目。
2、操作臺只需三相四線的交流電源即可投入使用,占地面積小,實訓器材集中在儲存柜內,易管理、規劃化程度高。
3、安全性高,實訓屏上除了安裝電壓型、電流型漏電保護裝置外,380V交流電壓輸出處還設有單片機全程監控的一套過流保護裝置,相間、線間直接短路或過載,電流超過設定值,系統即告警并切斷總電源,確保設備安全。
4、實訓屏上裝配實訓管理器,可設定實訓或考核時間,記錄實訓、考核誤操作次數,使學訓考核有一個統一的標準。

三、網孔型萬能機床電路實訓考核鑒定裝置技術性能
1、輸入電源:三相四線~380V±10% 50Hz
2、溫度:-5℃~+40℃,相對濕度<85%(25℃)
3、裝置容量:<1.5KVA
4、外形尺寸:1500mm×750mm×1350mm

四、網孔型萬能機床電路實訓考核鑒定裝置的配備及功能
(一)實訓屏
實訓屏為鐵質雙層亞光密紋噴塑結構,鋁合金面板
1、主控功能板
(1)三相四線電源輸入,通過漏電保護器接通總開關,由接觸器通過啟動、停止按鈕進行操作。
(2)設有450V指針式交流電壓表三只,指示電源輸入的三相電源電壓,并有三只指示燈指示實訓臺與外部電源的通斷。
(3)三相四線電源輸出,具有單片機機全程監控相間、線間過載或短路自動切斷總電源。
(4)定時器兼報警記錄儀(服務管理器),平時作為時鐘使用,具有設定實訓時間、定時報警、切斷電源等功能;此外還能自動記錄由于接線或操作錯誤所造成的告警總次數,為學生實訓技能的考核提供一個統一的標準。

2、輔助器件安裝屏
(1)紅、黃、綠信號燈各5只
(2)大功率降壓電阻75Ω/75W 3只,能耗制動電阻10Ω/25W 1只
(3)控制按鈕6只
(4)整流二極管IN5408 4只
(5)單相開關1只

(二)網孔板1塊,元器件在其上合理布局,正確走線完成實訓考核項目。

(三)基本器材配備

序號 名稱 數量 單位 序號 名稱 數量 單位
1 交流接觸器 7 17 導線 50
2 熱繼電器 3 18 走線槽 2
3 電子式時間繼電器 2
4 螺旋式熔斷器 6 19 工具1套 萬用表 1
5 直插式熔斷器 3 螺絲刀 1
6 低壓斷路器 1 尖嘴鉗 1
7 電磁閥 1 剝線鉗 1
8 十字開關 1 電工刀 1
9 行程開關 4 電筆 1
10 控制按鈕 6 卷尺 1
11 轉換開關 1 鋼鋸 1
12 控制變壓器 1 手槍鉆 1
13 燈頭座 1 20 三相鼠籠式異步電動機(Y) 1 臺
14 電容 2 21 三相鼠籠式異步電動機(△) 1 臺
15 導軌 30 厘米 22 雙速異步電動機 1 臺
16 接線端子 20 23 三相鼠籠式異步電動機(Y/△) 1 臺

(四)實訓桌
實訓桌為鐵質雙層亞光密紋噴塑,桌面為防火、防水、耐磨高密度板,結構堅固,造型美觀大方。實訓桌下方設有元件儲存柜,可以放置實訓掛箱,還設有四個帶剎車的輪子,便于移動和固定。

五、基本實訓考核項目(增加元器件即可增加實訓項目)
1.三相異步電動機直接啟動控制
2.三相異步電動機接觸器點動控制線路
3.三相異步電動機接觸器自鎖控制線路
4.Y/△啟動自動控制線路
5.用倒順開關三相異步電動機正反轉控制
6.接觸器聯鎖的正反轉控制線路
7.按鈕聯鎖的三相異步電動機接觸器正反轉控制線路
8.雙速電動機的切換運行控制線路
9.雙重聯鎖的三相異步電動機正反轉控制線路
10.電動葫蘆電氣控制線路
11.C6140普通車床電氣控制線路
12.C650-2普通車床電氣控制線路
13.M7120平面磨床電氣控制線路
14.M7130K平面磨床電氣控制線路
15.M1432A萬能外圓磨床電氣控制線路
16.X62W型萬能銑床電氣控制線路
17.Z3050搖臂鉆床電氣控制線路
18.Z3040B搖臂鉆床電氣控制線路
19.Z35搖臂鉆床電氣控制線路
20.T68臥式鏜床電氣控制線路
