一、概 述
SG-JC99機床電氣技能實訓考核鑒定裝置(四合一),是為各大、中專院校、技校、職校的電氣類專業及社會電工考核,以及各市、縣維修電工、國家職業技術鑒定所(站)等單位的教學、實驗、實習、考核職業技能鑒定而研制開發的培訓實驗設備。該設備全部采用實際工業用電器,可靠性好、壽命長。裝置外形美觀,使用操作方便,直觀性強,可用于相關課程的課堂演示、實驗、實習,更可用于機床電氣控制線路維修技能的培訓。該設備還能提供全方位真實的機床電氣故障排除技能的訓練,極大地提高了學生對機床設備的維修技能,克服了以往只能在實際設備上進行教學,費用高且又難以實現教學的目的。本設備已在多所大、中專院校、維修電工培訓、鑒定單位推廣應用,效果較好。
二、機床電氣技能實訓考核鑒定裝置特點
1.本裝置采用標準配電柜為主體柜,充分利用該柜雙面空間位置,設有一臺銑床、一臺車床、一臺鏜床、一臺磨床,該配電柜將四種機床電氣線路合為一體,各種機床占地面積小,外形美觀;
2.直觀性強,通過操作可熟悉了解機床的電氣線路;
3.技能培訓用的控制線路和配套的電機經特殊設計,可模擬實際機床的電氣線路,也可滿足機床的電氣故障分析及排除故障的訓練要求;
4.可以人為的設置故障點,僅通過開關切換就可設置;
5. 設備要有電壓、電流漏電保護裝置;
6. 柜面為雙面結構,兩邊可以同時操作,互不影響。
三、機床電氣技能培訓考核柜的技術參數
1.輸入電壓:三相四線(或五線)制380V±10% 50HZ
2.工作環境:環境溫度范圍為-5~+40℃ 相對濕度<85%(25℃)海拔<2000m
3.裝置容量:<1.5kVA
4.外形尺寸:700×600×1700mm3
5.設備重量:200kg
四、機床電氣技能實訓考核鑒定裝置主要由以下幾個部分組成

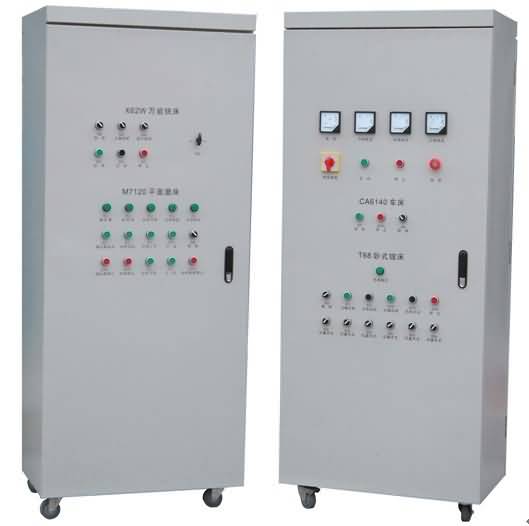

1.控制柜門
在控制柜門面上,裝有一只交流電壓表、一只交流電流表、定時器兼報警記錄儀、電壓指示切換開關;啟動、停止、急停按鈕,X62W萬能銑床、C6140普通車床、T68臥式鏜床及M7120平面磨床的操作按鈕和動作指示;
通過電壓指示切換開關可在這只電壓表上分別指示電網的UUV、UVW、UWU線電壓值;裝有交流電流表,用來監視負載大?。?/span>
三相電源輸入,經過漏電保護器后,通過啟動、停止按鈕來控制接觸器,來控制機床電路的總電源的,急停按鈕是用來當發生事故時的緊急停止開關
2.控制柜主體
控制柜分六個部分:
第一部分為X62W萬能銑床的電氣線路部分,在該面板上裝有X62W銑床所有的元器件;
第二部分為C6140普通車床的電氣線路部分,在該面板上裝有C6140車床所有的元器件;
第三部分T68臥式鏜床的電氣線路部分,在該面板上裝有T68臥式鏜床所有的元器件;
第四部分M7120平面磨床的電氣線路部分,在該面板上裝有M7120平面磨床所有的元器件;
第五部分為故障設置箱,每種機床電路的故障箱蓋上印有對應的機床的電氣原理圖,故障箱內設有67個故障開關,其中X62設有18個故障點、C6140設有14個故障、T68設有17個故障點、M7120平面磨床設有18個故障點,每個故障箱門均配有鑰匙,便于管理和考核。
第六為電機面板,共有四臺電機,用來模擬實際機床的動作,電機和速度繼電器的線頭全部用柱子引到面板上,方便測試。
控制柜設有四個萬向輪和四個固定調節機構,便于移動和固定,有利于實驗室的布局。
五、機床電氣技能實訓考核鑒定裝置完成的實驗項目
1.認識低壓電氣的結構;
2.C6140普通車床電氣控制培訓;
3.C6140普通車床電氣線路故障的設置與排除實訓;
4.X62W萬能銑床電氣控制培訓;
5.X62W萬能銑床電氣線路故障的設置與排除實訓;
6.T68臥式鏜床電氣控制培訓;
7.T68臥式鏜床電氣線路故障的設置與排除實訓;
8.M7120平面磨床電氣控制培訓;
9.M7120平面磨床電氣線路故障的設置與排除實訓;
