轎廂轎門結構 廳 門
電 氣部 分 機 房 部 分
1、機房部分:包括曳引機、限速器、電磁制動器;
2、控制柜部分:總電源、控制電源、PLC可編程控制器、變頻器、接線板等設備;
3、井道部分:包括導軌、對重裝置、緩沖器、限速器鋼絲繩張緊裝置、極限開關、平層感應器、隨行電纜等;
4、廳門部分:包括廳門、召喚按鈕廂、樓層顯示裝置等;
5、轎廂部分:包括轎廂、安全鉗、導靴、自動開門機、平層裝置、操縱廂、轎廂內指導燈、轎廂照明等。
二、電梯的基本功能
A.超速安全保護系統
當電梯發生意外事故時,轎廂超速或高速下滑(如鋼絲繩折斷,轎頂滑輪脫離,曳引機蝸輪蝸桿合失靈,電機下降轉速過高等原因)。這時,限速器就會緊急制動,通過安全鋼索及連桿機構,帶動安全鉗動作,使轎廂卡在導軌上而不會下落。
B.轎廂、對重用彈簧緩沖裝置
緩沖器是電梯極限位置的安全裝置,當電梯因故障,造成轎廂或?qū)χ囟椎谆驔_頂時(極限開關保護失效),轎廂或?qū)χ刈矒魪椈删彌_器,由緩沖器吸收電梯的能量,從而使轎廂或?qū)χ匕踩珳p速直至停止。
C.門安全觸板保護裝置
在轎廂門的邊沿上,裝有活動的安全觸板。當門在關閉過程中,安全觸板與乘客或障礙物相接觸時,通過與安全觸板相連的聯桿,觸及裝在轎廂門上的微動開關動作,使門重新打開,避免事故發生。
D.門機力矩安全保護裝置
門機用一定的力矩同時關閉轎廂門和廳門。當有物品或人夾在門中時,就增加了關門力矩,于是通過相連的行程開關使轎廂門和廳門自動重新打開,從而避免事故發生。
E、廳門自動閉合裝置
電梯層門的開與關,是通過裝在轎門上的門刀片來實現的。每個層門都裝有一把門鎖。層門關閉后,門鎖的機械鎖鉤嚙合,此時電梯才能啟動運行。
F.終端極限開關安全保護系統
在電梯井道的頂層及底層裝有終端極限開關。當電梯因故障失控,轎廂發生沖頂或蹲底時,終端極限開關動作,發出報警信號并切斷控制電路,使轎廂停止運行。
三、主要技術參數:
1、外形尺寸:長×寬×高900×600×2280mm*2
2、凈重量:135kg
3、載重量:5kg
4、控制方式:PLC控制(PLC要求:繼電器輸出;輸入輸出點數至少56點;)
可選用的PLC品牌:松下、三菱)
5、調速方式:交流變頻調速
6、結構形式:四層站
7、曳引機:速比15:1
模數1.5(蝸輪減速器)
8、拖動電機:型號:JW524
電壓:AC220V 50Hz
功率:0.18KW
轉速:1400rpm

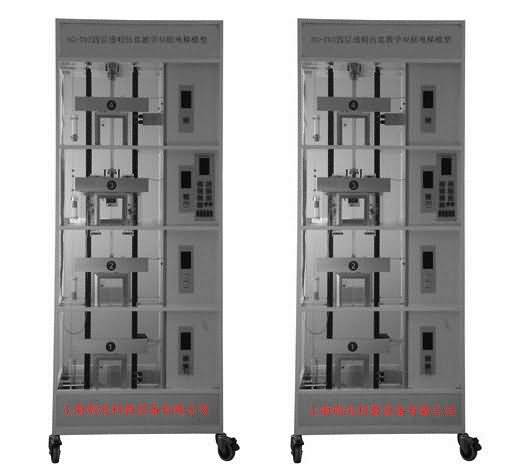

四、透明仿真教學電梯配置清單(松下雙機)
序 號 | 名稱 | 單位 | 數量 | 備注 |
01 | 電梯井道 | 臺 | 1×2 | |
02 | 電梯底座 | 臺 | 1×2 | |
03 | 松下FP-XC60可編程控制器 | 套 | 1×2 | |
04 | VFNC1S—2004P—W型變頻器(東芝) | 只 | 1×2 | 安裝在電氣控制板上 |
05 | 松下PLC專用通訊電纜(AFC8513) | 條 | 1 | 工具包內 |
06 | 松下PLC編程軟件(FPWIN GR)及電梯程序光盤 | 碟 | 1 | 編程軟件、電梯程序 |
07 | 到站提示電鈴 | 個 | 1 | 安裝在電梯架頂部 |
08 | 曳引電動機 | 臺 | 1×2 | 安裝在電梯架頂部 |
09 | 蝸輪減速器 | 臺 | 1×2 | 安裝在電梯架頂部 |
10 | 連軸器 | 只 | 1×2 | 安裝在電梯架頂部 |
11 | 電磁制動器 | 只 | 1×2 | 安裝在電梯架頂部 |
12 | 曳引輪 | 只 | 1×2 | 安裝在電梯架頂部 |
13 | 導向輪 | 只 | 2×2 | 安裝在電梯架頂部 |
14 | 限速器 | 只 | 1×2 | 安裝在電梯架頂部 |
15 | 旋轉編碼器 | 只 | 1×2 | 安裝在電梯架頂部 |
16 | 導軌 | 條 | 4×2 | 安裝在井道上 |
17 | 對重裝置 | 只 | 1×2 | 安裝在導軌上 |
18 | 對重重塊 | 塊 | 2×3 | 裝在底盤包裝箱內(使用時取出) |
19 | 彈簧緩沖器 | 只 | 2×2 | 安裝在電梯底座上 |
20 | 鋼絲索 | 根 | 2×7 | 安裝在井道中 |
21 | 限速器鋼索張緊裝置(重塊) | 套 | 1×2 | 安裝在電梯底座上 |
22 | 隨行電纜 | 條 | 1×2 | 安裝在井道中 |
23 | 永磁感應器 | 只 | 1×2 | 安裝在井道中 |
24 | 樓層召喚盒 | 只 | 4×2 | 安裝在各樓層外部 |
25 | 轎廂內操縱盒 | 只 | 1×2 | 安裝在電梯底座外部 |
26 | 樓層顯示裝置 | 個 | 5×2 | 安裝在各樓層及底座外部 |
27 | 轎廂 | 只 | 1×2 | 安裝在導軌上 |
28 | 安全鉗 | 對 | 2×2 | 安裝在轎廂架底部 |
29 | 導靴 | 只 | 2×2 | 安裝在轎廂架頂部 |

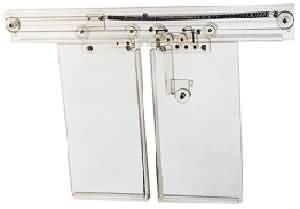

30 | 門機裝置 | 套 | 1×2 | 安裝在轎廂上 |
31 | 照明燈 | 只 | 2×2 | 安裝在轎廂一側 |
32 | 風扇 | 只 | 1×2 | 安裝在轎廂背部 |

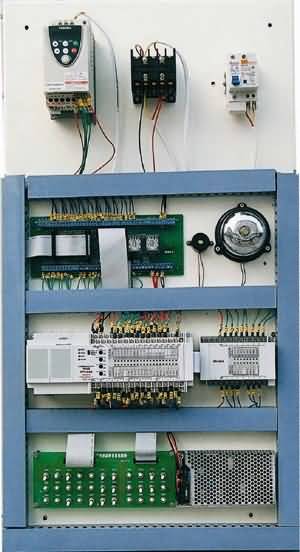

33 | 電氣控制板 | 塊 | 1×2 | 安裝在電梯架一側 |
34 | 報警蜂鳴器 | 只 | 1×2 | 安裝在電氣控制板上 |
35 | 故障設置板 | 只 | 1 | 安裝在電器控制板上 |
36 | DC 12V電源板 | 塊 | 1×2 | 安裝在電氣控制板上 |
37 | 交流接觸器 | 只 | 1×2 | 安裝在電氣控制板上 |
38 | 漏電脫扣器 | 只 | 1×2 | 安裝在電氣控制板上 |
39 | 接線電路板 | 塊 | 1×2 | 安裝在電氣控制板上 |
40 | 極限開關(上、下) | 只 | 1×2 | 安裝在井道上、下部 |
41 | 內六角扳手(M2、M3、M5、M6)、活動扳手150mm | 只 | 各1只 | 工具盒內 |
42 | 軸用擋圈鉗 6#、尖嘴鉗 | 把 | 各1把 | 工具盒內 |
43 | 十字螺絲刀Φ3、Φ6 | 只 | 2 | 工具盒內 |
44 | 一字螺絲刀Φ3、Φ6 | 只 | 2 | 工具盒內 |
45 | 502膠水 | 瓶 | 1 | 工具盒內 |
46 | 常用螺釘 | 若干 | ||
47 | 毛巾 | 條 | 1 | |
48 | 上海朔光科教電梯使用說明書 | 冊 | 2 | 資料 |
