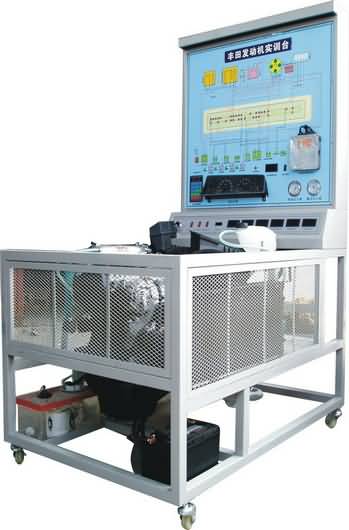

一、豐田汽車4S發動機實訓臺組成：
采用豐田4S發動機零部件制作，包括：發動機總成、發動機電控系統、儀表總成、發動機防盜電腦、蓄電池、起動系統、充電系統、冷卻系統、燃油供組系統、排放系統、空氣濾清器、操作控制臺、測量面板、診斷插座、發動機移動支架、手動故障設置盒。
二、豐田汽車4S發動機實訓臺產品功能：
A、操作控制臺：用于起動和關閉發動機，用手動油門對發動機轉速進行調節。包括汽車儀表板總成、點火開關、實訓臺電源總開關、手動油門、燃油壓力表、真空表、噴油脈沖及節氣門開度LED顯示屏。
B、測量面板：利用萬用表在測量面板的測量孔上測量信號，也可以使用示波儀或發動機綜合分析儀測量發動機傳感器或執行的波形。測量面板上包括電控系統電路圖、與電腦管腳對應的信號測量孔，真實可運行的發動機電控系統，模擬發動機曲軸運轉，可產生火花塞點火 、燃油泵工作、噴油器噴油等執行元件工作、充程。
C、診斷插座：安裝在實訓臺上，可以將診斷儀連接到診斷插座上對發動機電控系統進行診斷，可連接或通用型汽車解碼器，對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等發動機電控系統自診斷功能。
D、手動故障設置盒：手動故障設置開關、故障設置說明，位于實訓臺的隱蔽部位。
E、面板采用高清晰戶外不褪色寫真原理制作。
F、適用于各級別的培訓、考核。
G、數字顯示表檢測傳感器變化值。發動機實訓臺支架采用全焊接結構，由優質鋼材制成，安裝了四個腳輪，可以移動和鎖止，支架表面經過了噴塑處理。發動機彈性安裝在支架上以減少震動，轉動部位和高溫部位設置了必要的安全防護措施。
