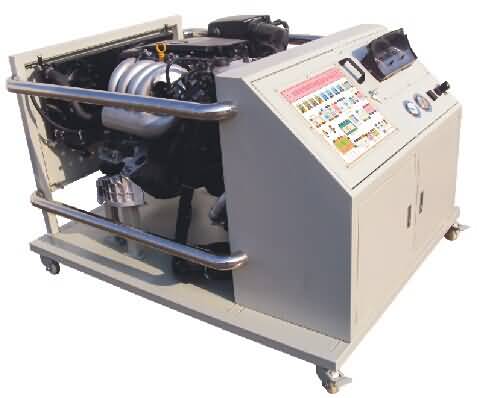

4G93電噴發動機總成電控單元,燃油供給系統,水冷卻系統蓄電池排氣管,發動機及變速器電腦板插腳一一對應信號檢測區控制面板,可移動臺架(噴塑)。
二、汽車雙燃料發動機實訓臺功能特點
1、發動機和自動變速器能順利起動,工作平穩,加速有力。
2、面板上設有測試口;可在板面上通過萬用表測量各傳感器信號和數據。
3、板面上設有原車發動機(和變速器)電控系統原理圖。
4、直觀反映各種故障設置時發動機性能的影響。
5、故障設備部分;采用觸摸式面板,微機控制故障設置,能設置和清除故障。
6、面板上配有:燃油壓力表,真空壓力表,自動變速器油壓表(電壓檢測表),電壓檢測表可測各電腦板各端子電壓。
三、汽車雙燃料發動機實訓臺產品工藝
一)、面板工藝和特點
(一)測量面板
面板具有耐較大溫差(-30~60℃),耐磨,防潮,耐腐蝕,不易變形,壽命長等特點。
1、采用8mm厚優質高密度PVC板作底板。
2、采用進口優質高強度高粘性的底膜材料,德國激光噴描技術成型,彩色內容具有極高的清晰度,表面覆蓋高強度保護貼膜。具有耐磨(耐磨耐刮效果超過有機玻璃),防潮,耐腐蝕(耐優質化清劑腐蝕),不易退色等特點。(非噴畫、鋁塑板UV或印刷可比)。
(二)控制面板
1、采用5mm厚鋁塑板,堅固耐用,不易變形。
2、采用高清晰度字體,永不消退,具有防火、防水、防潮、耐腐蝕、耐磨,堅固耐用。
二)、面板柜使用優質冷軋鋼板折彎成型,無縫焊接。面板柜與移動臺架為可分離結構,便于拆裝。
三)、臺架采用國標管材,無縫焊接。臺面及側板使用優質冷軋鋼板折彎成型。
四)、金屬表面采用高溫噴塑處理,漆面堅固美觀。
四、汽車雙燃料發動機實訓臺參數
1、外形尺寸:1500mm X 1200mm X 1150mm(長X寬X高)
2、工作電源:12V/60AH蓄電池
3、油箱容積:10L
4、工作溫度:-50℃~50℃、
