一、釜式反應器實驗裝置實驗?zāi)康模?/span>
1、了解釜式反應器的工作原理。
2、學習反應釜的操作。
3、學習反應釜的溫度、壓力等控制。

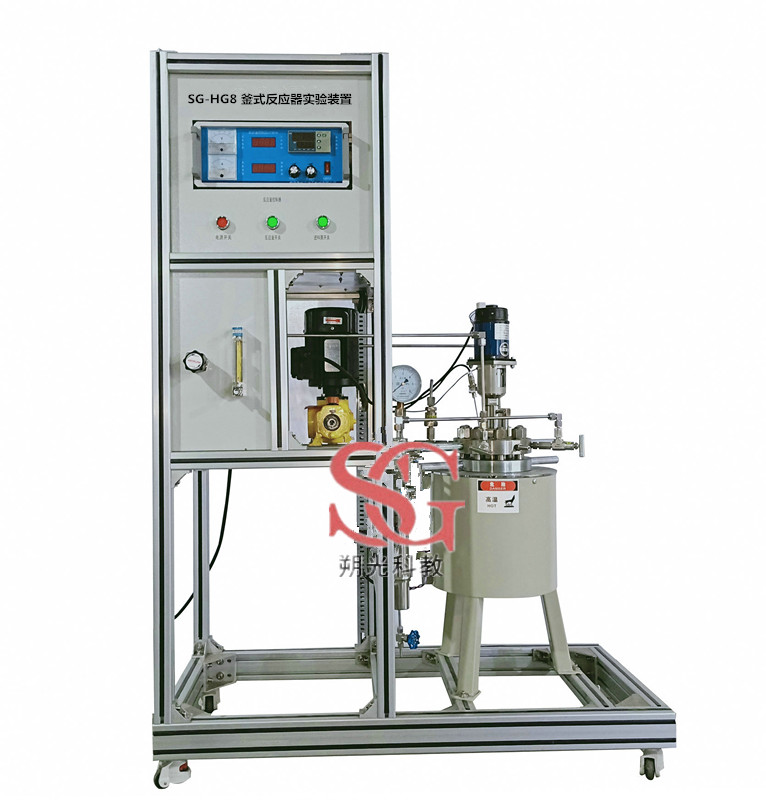

二、釜式反應器實驗裝置主要配置:
攪拌器、數顯轉速控制儀、數顯溫度控制儀、溫度傳感器、電加熱爐、反應裝置、攪拌和傳動系統、安全閥以及不銹鋼實驗臺架等。
三、釜式反應器實驗裝置技術參數:
1、攪拌電壓:0-200V、轉速:0-1500r/min,操作壓力:0-5MPa、操作溫度:常溫-200度
2、304不銹鋼反應器,反應釜容積1L,使用壓力:0-5MPa,最高使用溫度200度,釜蓋上進氣口配針型閥、取樣口配針型閥、防爆口配安全閥。
3、壓力控制采用304不銹鋼調壓閥。
4、轉子流量計LZB-3,測量范圍:16-160ml/min,1臺。
5、反應器內溫度顯示儀宇電AI701,1臺。
6、宇電AI518數字溫度控制器,1臺。
7、攪拌速度傳感器、1臺。
8、數字轉速測定儀、1臺。
9、壓力表量程為1Mpa,1臺。
10、計量泵功率30W;最大流量2L/h;沖程頻率120/minute;吸程2m、1臺。
11、電器:接觸器、開關、漏電保護空氣開關。
12、304不銹鋼管路、管件及閥門。
13、304不銹鋼儀表柜;測控、電器設備在實驗架上。
14、304不銹鋼材質框架1200mm×500mm×1600mm(長×寬×高),帶腳輪及禁錮腳。
