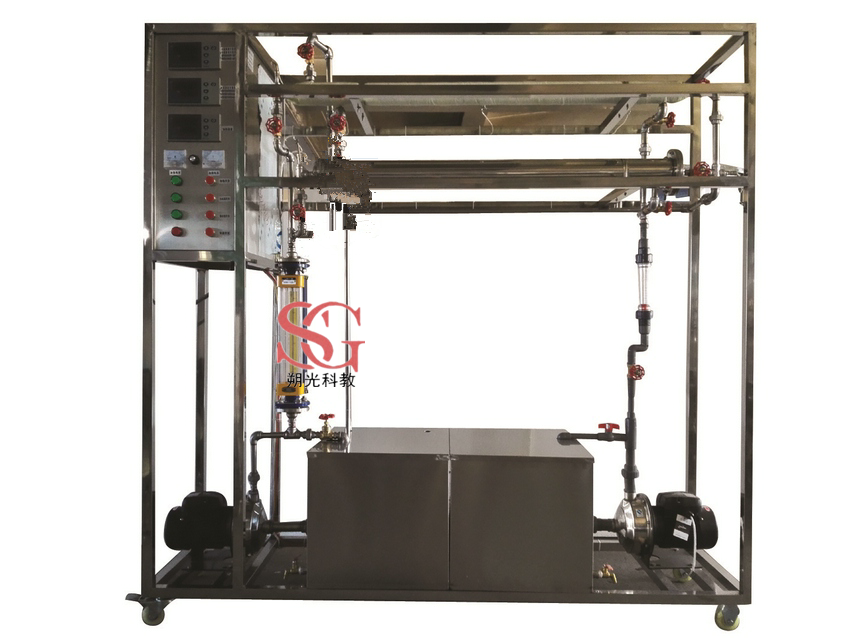

一、液-液換熱綜合實驗裝置特點:
1、整個裝置美觀大方,結構設計合理,整體感強,具備強烈的工程化氣息,能夠充分體現現代化實驗室的概念。
2、設備整體為自行式框架結構,并安裝有禁錮腳,便于系統的拆卸檢修和搬運。
3、本裝置選擇采用普通換熱器與列管換熱管,進行兩種換熱形式的效果對照,采用間壁式換熱方式進行換熱。
4、雙水泵主副回路設計,新鮮水補充與廢熱水循環設計,逆流并流換熱流程切換,更貼近工業應用實際。
5、采用多組加熱管預熱系統,加熱速度快而均勻,預熱器電壓調節,鉑熱電阻+可控硅+加熱管作為熱流體溫度的主控手段。
6、冷熱水箱均有蓋密封,且配有水位高度顯示裝置以便于觀察水位變化,并具有上下水功能;冷水箱的水位能自動控制。
7、整套設備除去特殊材料外均采用工業用304全不銹鋼材料制作,整體進行精細拋光處理,體現整個裝置的工藝完美性。
8、裝置設計可360度觀察,實現全方位教學與實驗。
二、液-液換熱綜合實驗裝置功能:
1、掌握套管對流傳熱系數的測定方法,加深對其概念和影響因素的理解,應用線性回歸法,確定關聯式中常數A、m的值。
2、掌握列管傳熱系數Ko的測定方法。
三、設計參數:
1、液體流量:0.16-1.6m3/h,溫度:常溫-60℃、常壓操作。
2、雷諾準數Re:104—5*104,努塞爾準數Nu:40-120,普蘭德準數Pr:0.7。
3、對流傳熱系數αi:500-1500W/m2·℃。
4、水:裝置自帶304不銹鋼加熱釜,連接自來水,需要上下水。
5、電:電壓AC380V,功率6.0KW,標準三相四線制。每個實驗室需配置1~2個接地點(安全地及信號地)。
6、氣:空氣來自風機(自帶氣源)。
7、實驗物料:水,外配設備:無。
四、主要設備:
1、普通換熱器:直徑Φ25mm,管長1200mm。
2、列管換熱器:直徑Φ45mm,管長1200mm。
3、熱水泵:功率370W,最大流量3m3/h。
4、冷水泵:功率370W,最大流量3m3/h。
5、冷、熱水流量:玻璃轉子流量計160-1600L/h。
6、加熱水箱:304不銹鋼材質,容積80L,帶貯水排空底閥,配有液位顯示裝置,內置不銹鋼加熱器:加熱功率5.0KW。
7、冷水箱:304不銹鋼材質,容積80L,帶貯水排空底閥,配有液位顯示裝置;并配有冷水箱入口浮球閥,以保證水箱水位恒定。
8、熱流體進出管:304不銹鋼材質,DN15,帶保溫層。
9、宇電AI704M多路數字溫度顯示儀。
10、宇電AI702M多路數字溫度顯示儀。
11、宇電AI518溫度控制儀(帶手動功能)。
12、K型熱電偶溫度傳感器7支。
13、正泰電器:接觸器、開關、漏電保護空氣開關。
14、304不銹鋼水箱、不銹鋼管路、管件及閥門。
15、304不銹鋼儀表柜:測控、電器設備在實驗架上。
16、304不銹鋼材質框架1800*500*1800mm(長×寬×高),帶腳輪及禁錮腳。
五、測控組成:
變量 |
檢測機構 |
顯示機構 |
執行機構 |
冷流體進出口溫度 |
K型熱電偶 |
數字溫度儀表 |
無 |
熱流體進出口溫度 |
K型熱電偶 |
數字溫度儀表 |
無 |
冷流體流量 |
轉子流量計 |
就地顯示 |
手動 |
熱流體流量 |
轉子流量計 |
就地顯示 |
手動 |
加熱水箱溫度 |
K型熱電偶 |
數字溫度控制儀 |
固體調壓模塊 |
