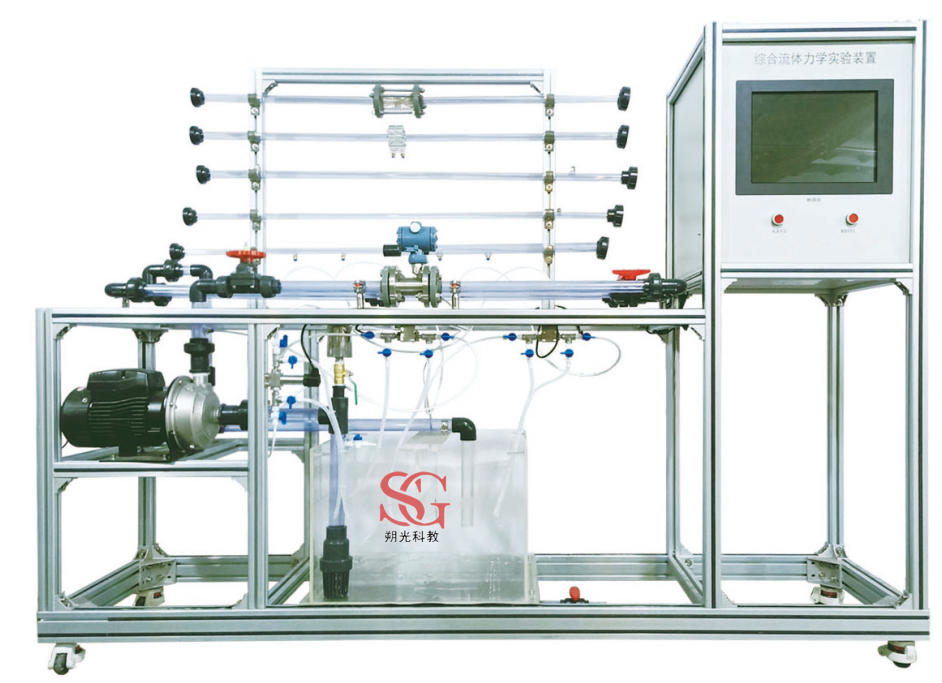

一、綜合流體力學實驗裝置特點:
1、實驗裝置數據穩定,重現性好,能給實驗者較明確的流體阻力概念。
2、整個裝置美觀大方,結構設計合理,具備強烈的工程化氣息,能夠充分體現現代化實驗室的概念。
3、設備布局合理、美觀,結構清晰,整體感強,能夠在實驗室中體現主實驗設備的概念。
4、設備整體為自行式框架結構,并安裝有禁錮腳,便于系統的拆卸檢修和搬運,體現了整個裝置的工藝完美性。
5、管路取壓采用工業標準均壓環方式,取壓穩定、準確;采用差壓傳感器測量,工藝美觀,操作方便。
6、整套系統采用標準工業儀表控制系統,可進行化工原理實驗,也是過程自動化及化工檢測儀表實驗的良好平臺。
7、裝置設計可360度觀察,實現全方位教學與實驗。
二、綜合流體力學實驗裝置功能:
1、學習直管摩擦阻力△Pf、直管摩擦系數λ的測定方法。;
2、測定突縮管局部阻力系數ζ與Re的關系;
3、測定閥門局部阻力系數ζ與Re的關系;
4、測定孔板流量計的流量系數C0,了解孔板流量計的原理和特性;
5、測定文丘里流量計的流量系數CV,了解文丘里流量計的原理和特性;
6、測定單級離心泵在固定轉速下的性能曲線;
7、測定高阻和低阻管路性能曲線;
8、可模塊化拆卸、組裝,拓展學生思維和動手能力。
9、管路及渦輪流量計內實驗介質流動狀態清晰可視;
10、全觸摸集成化控制,高穩定數據傳輸,硬件加密。
11、裝置可實現移動終端掃碼,獲取裝置三維工藝視頻介紹。
三、設計參數:
1、流體阻力:
2、光滑管:雷諾數:0.80~6.0×104,液體流量:0.5~10 m3/h ,壓差范圍:10~100KPa。常溫、常壓操作。
3、粗糙管:雷諾數:0.60~6.0×104,液體流量:0.5~10 m3/h,壓差范圍:20~150KPa。常溫、常壓操作。
4、閥門局部阻力:雷諾數1.35~6.0×104,液體流量:0.5~10 m3/h,壓差范圍:10~200KPa。常溫、常壓操作。
5、流量及性能測定:
6、文丘里流量計流量:0.2~10m3/h,壓差范圍:10~200KPa。
7、孔板流量計流量:0.2~10m3/h,壓差范圍:10~200KPa。
8、渦輪流量計流量:0.5~8.0m3/h。
9、離心泵特性、管路性能:
10、液體流量:0~7.2m3/h,離心泵出口壓力:0-0.2MPa,離心泵的揚程(H):0-20m,
11、離心泵軸功率(N):0.43-0.85KW,離心泵效率(η):0-60%,離心泵轉速:0-2900r/min。
12、液體溫度:常溫。
13、水:裝置自帶透明水箱,連接自來水。實驗時經離心泵進入測試管路,循環使用。
14、電:電壓AC220V,功率1.0KW,標準單相三線制。每個實驗室需配置1~2個接地點(安全地及信號地)。
15、實驗物料:清潔自來水,外配設備:無。
四、主要設備:
1、粗管測量段:DN 20mm,透明可視,管長1000 mm,Re范圍0.80~6.0×104。
2、細管測量段:DN 15mm,透明可視,1000 mm,Re范圍0.60~6.0×104。
3、局部阻力:DN 15mm,四點取壓,1000 mm,Re范圍1.35~6.0×104,上裝閥門一個。
4、渦輪流量傳感器:量程0.5-10 m3//h,分辨率0.001 m3/h,4-20mA遠傳輸出數字顯示,流量檢測機構,殼體透明可視。
5、孔板流量計:DN20,內孔板不銹鋼,殼體透明可視,環隙取壓。
6、文丘里流量計:DN20,殼體透明可視,環隙取壓。
7、壓差傳感器:壓差范圍:10~200KPa,分辨率0.01 KPa,4-20mA輸出數字顯示,壓力檢測機構。
8、循環水箱:≥100L,優質透明有機玻璃,帶貯水排空底閥,管路循環回水與泵吸入口間隔板設計。
9、管路:透明材質,壁厚≥2.5mm。
10、溫度傳感器:Pt100,分辨率0.1℃,精度0.5%,數字顯示。
11、轉速:數顯,測量范圍0~2999rpm,精度1rpm。
12、304不銹鋼離心泵:功率550W,最大流量6m3/h,揚程14m。
13、電器:接觸器、開關、漏電保護空氣開關。
14、中央處理器:執行速度0.64μs,內存容量16K,功能:數據處理運算。
15、模擬模塊:高達16位分辨率,總和精度±0.5%,內建RS485通訊模式。
16、溫度模塊:分辨率0.1℃,精度0.5%,內建RS485通訊模式。
17、采用一體機平板觸摸電腦,全程數字化觸摸屏控制操作。HMI:投射式觸控技術,5000萬次觸摸點,內存2G,功能:中央處理器數據顯示控制。
18、額定電壓:380V,總功率:1kW,質量:約135 kg
19、外形尺寸:2000×580×1700mm(長×寬×高),外形為可移動式設計,帶剎車輪,高品質鋁合金型材框架,無焊接點,安裝拆卸方便,水平調節支撐型腳輪。
20、工程化標識:包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套,使學生處于安全的實驗操作環境中,學會工程化管路標識認知,培養學生工程化理念。
五、測控組成:
變量 |
檢測機構 |
顯示機構 |
執行機構 |
水流量 |
渦輪流量計 |
觸摸屏 |
變頻器 |
壓差 |
壓差傳感器 |
觸摸屏 |
無 |
液體溫度 |
PT100鉑電阻 |
觸摸屏 |
無 |
泵進口壓力 |
負壓傳感器 |
觸摸屏 |
無 |
泵出口壓力 |
壓力傳感器 |
觸摸屏 |
無 |
泵功率 |
功率變送器 |
觸摸屏 |
無 |
電機轉速 |
轉速傳感器 |
觸摸屏 |
無 |
