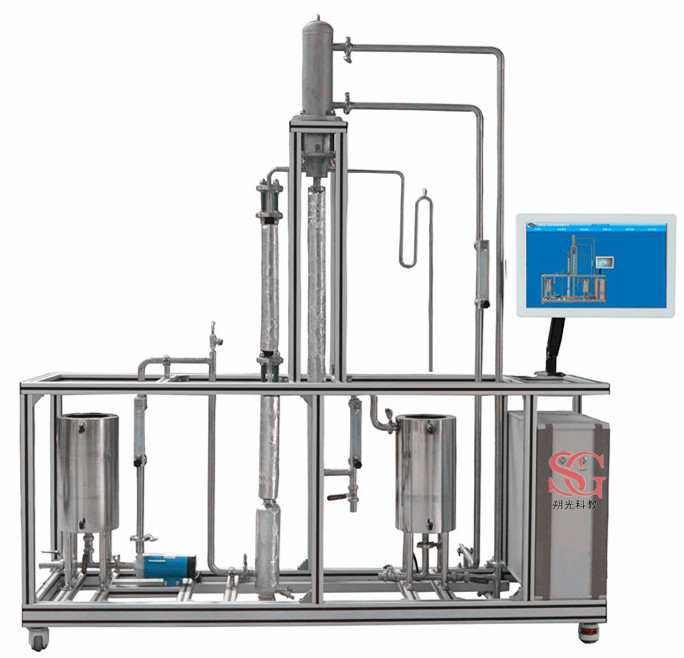

一、單管升膜蒸發實驗裝置功能:
1、觀察流體水在升膜蒸發器內的流動狀態(泡狀流、彈型流、攪拌流和環狀流)。
2、測量在不同流型下的對流傳熱系數及蒸汽的干度。
二、單管升膜蒸發實驗裝置設計參數:
1、傳熱系數:1000-5000 ( w/m.2.oC)。液體流量:4~40L/h、常壓操作。
2、水:裝置自帶不銹鋼水箱,連接自來水。實驗時經離心泵進入測試管路,循環使用。
3、電:電壓AC220V,功率2.5KW,標準單相三線制。每個實驗室需配置1~2個接地點(安全地及信號地)。
4、實驗物料:清潔自來水,外配設備:無。
三、主要設備:
1、304不銹鋼蒸汽發生器:功率2.0KW,可調,帶保溫層。蒸汽發生器設計有安全水封,消除安全閥失靈帶來的安全隱患。蒸汽發生器帶有壓力保護裝置,壓力可調節設置,能高低壓報警。
2、304不銹鋼加熱段:φ22*750mm,功率0.2KW可調,帶保溫層。
3、玻璃觀測段 長度200mm石英玻璃視窗,觀測視窗為雙層玻璃結構,能保護觀測安全,外包有機玻璃管防護。
4、304不銹鋼測量段:φ18*500mm,功率0.2KW可調,帶保溫層。
5、304不銹鋼液體冷卻器:列管冷凝器,換熱面積0.1m2 。
6、304不銹鋼蒸汽冷凝器:列管冷凝器,換熱面積0.1m2 。
7、單管升膜蒸發器尺寸,管內徑14mm,管長1400mm。套管外徑57mm,管長1400mm。
8、LZB-10轉子流量計:流量范圍6~60L/h 。
9、不銹鋼離心泵1臺。水循環真空泵,絕對壓力≤3.3kpa。
10、原料箱,容積80L,304不銹鋼材質。
11、主體溫度、壁面溫度、蒸汽溫度熱電偶6支。
12、宇電AI702M多路數字溫度顯示儀。宇電AI518溫度控制儀(帶手動功能)。
13、正泰電器:接觸器、開關、漏電保護空氣開關。
14、儀表柜:測控、電器設備在實驗架上。
15、外形尺寸:1500×550×1800mm(長×寬×高),外形為可移動式設計,帶剎車輪,高品質鋁合金型材框架,無焊接點,安裝拆卸方便,水平調節支撐型腳輪。
16、工程化標識:包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套,包含安全警示標識,使學生處于安全的實驗操作環境中,學會工程化管路標識認知,培養學生工程化理念。
四、測控組成:
變量 |
檢測機構 |
顯示機構 |
執行機構 |
液體溫度 |
Pt100電阻 |
數字溫度儀 |
無 |
加熱溫度 |
Pt100鉑電阻 |
數字溫度控制儀 |
固態調壓模塊 |
液體流量 |
轉子流量計 |
流量計就地顯示 |
管路出口閘閥(手動) |
壓力 |
指針壓力表 |
壓力表就地顯示 |
無 |
