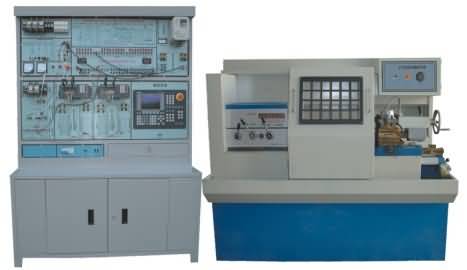

SG-803A數控車床綜合實訓考核裝置是我公司繼SG數控機床實驗臺系統推出后,面向市場開發的又一數控培訓設備。該設備適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、數控技術應用、機械加工等專業和非機電類專業的必修課程模塊《數控設備維修》、《數控加工技術》或選修課程模塊、《機床電路維修》的教學與實訓。還適合職業培訓學校的安裝、維修電工高級班,安裝、維修電工技師班,安裝、維修電工高級技師班和車床工中、高級和技師的培訓和鑒定。
SG-803A數控車床綜合實訓考核裝置,具有以下獨特優點:
● 該裝置采用開放式結構、模塊化設計,既可用于教學、用于操作演示也可用于現場裝卸訓練
● 以市場占有率最高的SIEMENS數控系統為實訓對象
● 學生掌握數控控制原理,使得受訓者在機械、電氣等諸方面得到現場般的訓練,使其留下深刻的印象
● 涉及的內容豐富:數控系統、伺服單元、變頻器、邏輯控制、低壓電器、主電機、機械安裝等
● 柜內電器排布與選型完全按照現行機床生產廠家的模式
● 結構新穎,造型美觀,采用生產型機床,使學生直接對金屬制品進行生產加工
● 電氣安裝及調試、故障診斷維修、零件程序編制及圖形模擬加工過程,達到工業生產現場實習效果。
一、產品組成部分
SG-803A數控車床綜合實訓考核裝置是由西門子(SINUMERIK 802C base line)數控系統、機床電氣控制接口板、主軸變頻調速實驗板、全數字交流伺服驅動模塊、伺服電機運行及電機輸入輸出模塊、刀架接口板、開關電源以及配套SG-6132教學生產兩用數控車床等組成。
二、可開設的實驗實訓考核項目
▲ 數控銑床802C系統操作編程實驗(配125A銑床)
▲ 主軸變頻單元的運行與故障診斷實驗
▲ 全數字交流伺服電機運行與故障診斷實驗
▲ 數控銑床電氣控制設計與分析實驗
▲ 數控各單元的連接、控制與故障診斷實驗
▲ 低壓電氣元件的原理、性能和接線實驗
▲ PLC.編程.接線及在數控機床中的應用
▲ 數控銑床的冷卻與照明及故障診斷實驗
▲ 數控機床RS232通訊實驗
▲ 數控機床電子手輪實驗
▲ 絲桿螺距誤差補償實驗
▲ 數控銑床故障設計排除考核28項
三、SG-6132型數控實訓車床規格:
三爪卡盤 |
200mm |
床身上最大回轉直徑 |
320mm |
最大工件長度 |
750mm |
電動刀架 |
四工位 |
主軸孔徑 |
46mm |
主軸轉速、無級變速 |
100------2000rpm |
重復定位精度 |
X=0.005 mm、Z=0.01 mm |
主電機功率 |
5.5kw |
機床尺寸(長×寬×高) |
1890×1050×1460mm |
機床重量 |
1300kg |
四、技術性能:
1、輸入電源:三相四線制380V交流電源。
2、結構:考核柜為鐵質鈑金噴塑結構,堅固耐用;
3、工作環境:溫度-10℃–+40℃
4、整機功耗:<7KW
5、考核柜尺寸:1370×600×1890mm
