SG-804B數控車/銑床綜合智能實訓考核實驗臺

時間:2022-03-11 10:26:37

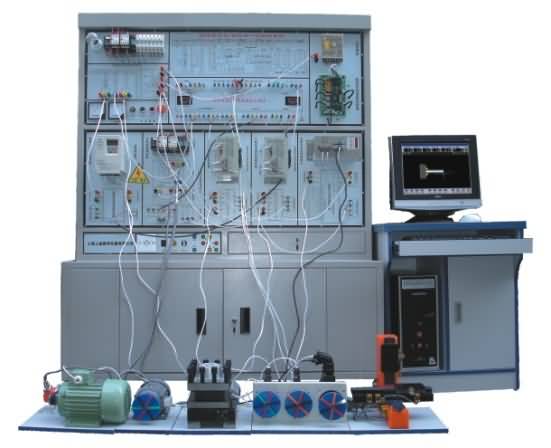

SG-804B數控車/銑床綜合智能實訓考核實驗臺



SG-804B數控車/銑床智能綜合實訓考核實驗臺適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、機械加工等專業和非機電類專業的必修課程模塊《數控設備維修》、《數控加工技術》或選修課程模塊、《機床電路維修》的教學與實訓。

SG-804B數控車/銑床智能綜合實訓考核實驗臺也適合技工學校機電類專業《電氣設備維修》《數控設備維修》課程的實習,還適合職業培訓學校的安裝、維修電工高級班,安裝、維修電工技師班,安裝、維修電工高級技師班和銑床工中、高級和技師的培訓和實操。

一、產品組成部分

SG-804B數控車/銑床智能綜合實訓考核實驗臺是由JD車床數控系統和JD銑床數控系統、機床電氣控制接口板、主軸變頻調速實驗?zāi)K和三相電機與編碼器組、全數字交流伺服驅動及伺服電機輸入輸出模塊、步進驅動及步進電機輸入輸出模塊、自動刀架控制模塊、開關電源、三坐標限位演示器等組成。

二、實驗臺控制系統配置:
它由標準的PC硬件組成、DOS和XP操作平臺、顯示界面17’’純平顯示器、CPU2.8G、時尚粉烤機箱、內存256M、硬盤80G、超薄鍵盤、3D鼠標、52倍速CD-ROM等組成

三、實驗臺特點:
1、一臺主機內置車床控制系統和銑床控制系統??呻S時切換控制系統操作。
2、實驗臺X、Y軸采用步進驅動單元,Z軸采用伺服驅動單元
3、車床二維圖形仿真演示;銑床三維線條圖形演示。

四、可開設的實驗實訓考核項目
▲ 數控車床/銑床系統操作編程實驗(圖形同步演示)
▲ 數控車床/銑床系統控制主軸變頻單元的調試運行與故障診斷實驗
▲ 數控車床/銑床系統控制全數字交流伺服電機運行與故障診斷實驗
▲ 數控車床/銑床電氣控制設計與分析實驗
▲ 數控車床/銑床系統控制步進電機運行與故障診斷實驗
▲ 電動刀架控制原理實驗及接線與故障診斷實驗
▲ 數控車床系統控制機床螺紋加工實驗
▲ 數控車床/銑床的冷卻與照明及故障診斷實驗
▲ 絲桿螺距誤差補償實驗
▲ 數控車床/銑床系統脈沖當量設計控制實驗(3軸任意設計)
▲ 數控車床/銑床故障設計排除考核28項

五、技術性能:
1、輸入電源:三相四線制380V交流電源。
2、結構:考核柜為鐵質鈑金噴塑結構,堅固耐用;
3、工作環境:溫度-10℃–+40℃
4、整機功耗:<3KW
5、考核柜尺寸:1370×600×1890mm
