SG-ZL005空調安裝調試實訓裝置

時間:2022-03-16 10:07:12

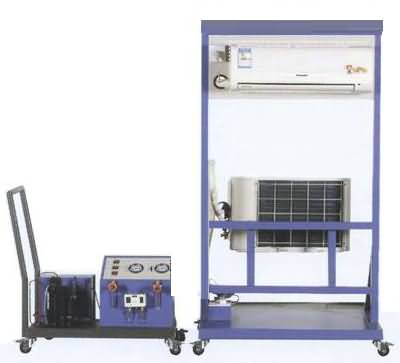

SG-ZL005空調安裝調試實訓裝置



一 、概述
"空調安裝調試實訓裝置"是根據教育部振興21世紀職業教育課程改革和教材建設規劃要求,按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工(初級、中級)實訓等教學實訓裝置。培養掌握空調與制冷技術專業理論知識和專業實踐技能,從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。


空調安裝調試實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所制冷類專業《空調裝配工》、《制冷設備維修工(初級、中級)》、《家用制冷設備原理與維修》、《空調裝配工》、《小型制冷與空調裝置》等課程。

二 、裝置概述:
1.實訓裝置直觀展示了空調調試、安裝過程所需常見工具,便于教學演示講解及學生對課本知識的理解掌握。其中,回收機組管路中設有視液鏡可觀察制冷劑狀態;高壓管路為紅色部分,低壓管路為藍色部分。
2.整套實訓裝置集制冷劑R22回收機機組、抽真空系統機組、雙組壓力控制器機組等一體,整個系統真實完整,結構清晰、緊湊,滿足專用工具實訓與操作要求。為空調安裝維修調試提供一個良好的操作平臺。
3.系統采用真實的制冷專用工具實訓(壓縮機、翅片盤管式冷凝器、便攜式焊炬、割管刀、脹管擴口器、雙表修理閥、公/英制加液管、真空泵等),與實際教學接軌。
4.實訓裝置為學生提供一個操作平臺,能讓學生自主完成空調系統安裝、調試、運行及維修等實訓。
5.實訓系統能對空調完成安裝、調試、運行及維修等實訓,有利于學生將理論應用于實際,并培養學生實際操作動手能力。

四、空調安裝調試實訓裝置的技術參數
1.電源 AC 220V±10%   50Hz
2.額定輸入功率 1000W
3.壓力 低壓:0.4~0.5MPa   高壓:1.4~2.0MPa
4.額定輸入電流5A
5.制冷劑 R22
6.外形尺寸(大約)110MM*600MM*165MM
7.安全保護 具有過壓、過流、過載、漏電保護措施,符合國家相關標準。
8.環保材料選用符合國家相關環保標準

五、設備功能特點
支架結構方便移動安裝,制冷劑回收設備可方便掌握充、收制冷劑技術,小型焊接工具可以進行制冷基本焊接技能實訓,制冷工基本維修工具利于能力提高及發展。

六、裝置提供的實訓
進行家用空調器的安裝操作,制冷劑的充入和收回,管子焊接技術熟習基本的制冷維修工具,對學員的技能實訓進行考核與鑒定。

七、空調安裝調試實訓裝置的配置

序號 名稱 主要技術指標 數量 單位 備注
1 空調安裝支架 110MM*600MM*165MM 1 帶16A電源插插座
2 真空泵 1L旋片式 1
3 制冷劑鋼瓶    3KG   1
4 KFR-23熱泵型家用空調器機組  整機 1
5 小型氧焊具 氧氣瓶,焊槍,乙炔瓶 1
6 雙表修理閥 CT836 1
7 扳手 250MM.200MM 2
8 割刀 CT536 1 (Ф6,Ф8,Ф10),12,16.19
9 脹管擴孔器            1     復合型 (Ф6,Ф8,Ф10),12,16.19
10 彎管器          復合型 (Ф6,Ф8,Ф10) 1
11 公-英轉換接頭           2個 1
12 空調R22 回收機組    600*400*500MM

八、空調安裝調試實訓裝置實訓項目
1、制冷工專用工具的使用
2、氣焊焊槍的使用與焊接能力
3、空調制冷系統管路的組裝能力
4、空調制冷系統的保壓、檢漏與制冷劑加充能力
5、空調控制電路的電氣連接與調試能力
6,空調加液能力
7.空調抽真空
8,空調壓力與電流之間的關系
