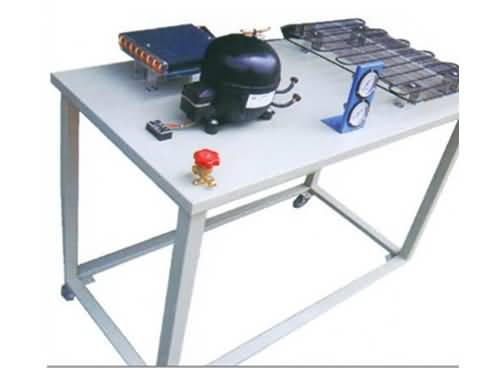

制冷管路維修基本技能實訓設備主要以冰箱和空調壓縮機、冷凝器、蒸發器、干燥過濾器等器件為實訓平臺，學生可運用各種實訓工具完成割管、彎管、擴管、焊接、加氟、檢漏等制冷管路實訓。適用于技工院校、職業學校作為制冷基本技能的實訓。

一、制冷管路維修基本技能實訓設備技術參數：
工作電源：?jiǎn)蜗嗳€ 220V±5％ 50Hz
制冷劑：冰箱F-12 空調 R-22
外形尺寸：1200×600×780mm
環境溫度：－10℃ ～40 ℃
相對濕度：<85%

二、制冷管路維修基本技能實訓設備配置清單：（單臺配置）

序號	名稱	數量	性能描述
1	壓縮機	1臺	臥式
2	冰箱過濾器	1個	銅質、管狀
3	冰箱冷凝器	1個	鐵質噴塑、片式
4	冰箱蒸發器	1只	鋁質、管式
5	冰箱溫控器	1只	機械可調
6	高壓表	1只	指針式
7	低壓表	1只	指針式
8	視液鏡	2只	圓鏡直視、銅質外殼
9	銅管	1套	圓形
10	手閥	1只	銅質
11	空調壓縮機	1臺
12	空調冷凝器	1個
13	空調蒸發器	1個
14	空調過濾器	1個
15	四通閥	1個
16	空調遙控器	1個
17	啟動電容	1個	15UF/450V
18	空調室內風機	1個
19	交流百頁扇	1個
20	變壓器	1只
21	空調控制板	1塊
22	實驗臺架	1臺	鋼木結構
23	實訓指導書	1套	與實訓臺配套

三、操作工具：（單臺配置）

序號	名稱	數量	性能描述
1	焊具	2只	便攜式
2	彎管器	1付	鋼質
3	擴口器	1付	鋼質
4	鋼管割刀	1把	鋼質
5	電鉻鐵	1把	內熱式
6	烙鐵架	1個	阻燃
7	剝線鉗	1把	多用
8	尖嘴鉗	1把	鋼質、絕緣
9	螺絲刀	2套	十字、一字各1把
10	真空泵	1臺	一個實驗室十臺以上配一臺

四、制冷管路維修基本技能實訓設備實訓項目
（一）冰箱系統實訓
1、管路距離的確定
2、割管
3、彎管
4、擴管
5、脹管
6、把管路安裝到對應部件的合理位置
7、完成對冰箱系統的保壓
8、檢漏
9、判斷冰箱壓縮機的繞組
10、完成冰箱系統的線路鋪設和連接
11、抽真空
12、冰箱電氣調試
13、冰箱系統工況的調整
（二）空調系統實訓
1、管路距離的確定
2、割管
3、彎管
4、擴管
5、脹管
6、把管路安裝到對應部件的合理位置
7、完成對空調系統的保壓
8、檢漏
9、判斷空調壓縮機的繞組
10、完成空調系統的線路鋪設和連接
11、抽真空
12、空調電氣調試
13、空調系統工況的調整
