"SG-ZL68熱泵型分體空調實訓考核裝置"是根據教育部"振興21世紀職業教育課程改革和教材建設規劃要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級、高級）實訓等教學實訓裝置。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。
"SG-ZL68熱泵型分體空調實訓考核裝置"也適合技工學校、職業培訓學校、職教中心、鑒定站/所制冷類專業《制冷設備維修工（初級、中級、高級）》、《家用制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《小型制冷裝置》、《小型制冷與空調裝置》等課程。
一、熱泵型分體空調實訓考核裝置特點
1.系統采用真實的制冷機組（格力KFR-23型整機），與實際教學接軌。整個空調系統真實完整, 與市場上的遙控?zé)岜每照{(diào)的總體結構、性能完全相同。具有制冷、制熱、通風、除濕、溫度、風速選擇、定時、掃風控制、睡眠、自動等功能
2.整套實訓裝置集制冷系統、電氣控制系統、故障模擬系統于一體，系統真實完整,結構清晰、緊湊，與實際空調制冷系統、電氣系統一致，滿足對實訓的要求
3.實訓裝置直觀展示了熱泵型分體空調的系統結構、工作原理，可清楚的看到制冷循環系統結構及主要部件的實物，系統還配置有交流電壓表、交流電流表、溫度表、真空壓力表、信號燈及發光二極管使整個分體空調系統的實時工作狀態一目了然；主面板左邊設有一塊有機玻璃板，透過它可看到空調器主控板的器件及布局；主面板中間印有控制系統原理圖，并設有相應測試點；便于教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分。相應部件均有名稱標識
4.裝置設有室外機部件電氣控制線路接線區域，可完成對電氣連接、壓縮機繞組判斷等，有利于學生將理論應用于實際，并培養學生實際操作動手能力
5.可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作
二、熱泵型分體空調實訓考核裝置技術性能
1.輸入電源：?jiǎn)蜗嗳€～220V±10% 50Hz
2.裝置容量：＜1kVA
3.外形尺寸：1000mm×590mm×1610mm
4.制冷劑類型：R22
5.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、熱泵型分體空調實訓考核裝置的基本裝備

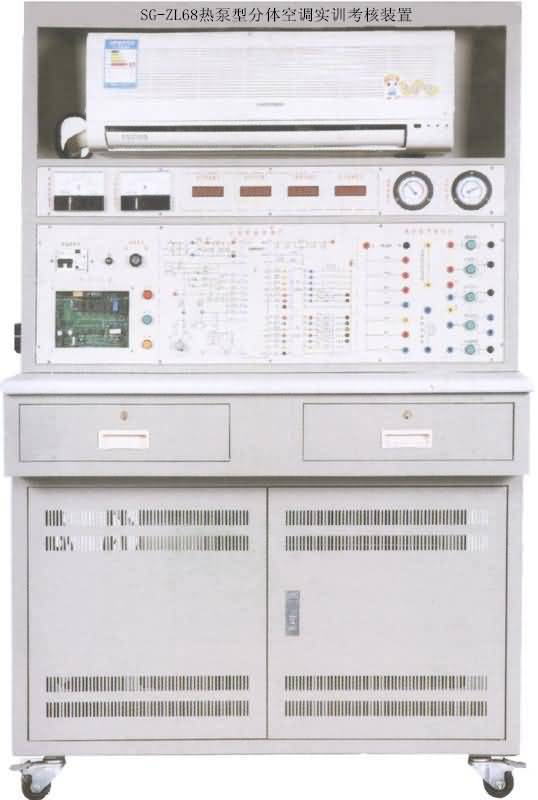

實訓裝置由控制屏、實訓桌、空調室外機組、空調室內機組、測量?jī)x表、模擬故障等組成
1.實訓臺：鐵質雙層亞光密紋噴塑結構，鋁質面板。桌面為防火、防水、耐磨高密度板,結構堅固。帶有兩個帶鎖抽屜，用于放置故障箱、工具及資料等。裝置背面可觀察制冷系統管路的結構，前面設有一對柜門，用于模擬室外機組冷凝器臟堵，打開可觀察室外機組實物
2.空調整機單元1套：包括熱泵型分體空調所必需的一些部件，如蒸發器、冷凝器、壓縮機、四通閥等，管路中還設有控制閥等實訓所必需的部件
3.交流電源控制單元：?jiǎn)蜗嗳€220V交流電源供電，交流電壓表1只， 測量范圍０～250V,用于監測電網電壓；交流電流表1只,測量范圍０～10A，用于觀測系統啟動電流及監測系統正常工作電流，漏電保護器控制控制屏總電源，控制屏的供電由鑰匙開關控制
4.制冷系統壓力檢測單元：提供2只真空壓力表，測量范圍分別為-0.1～1.5MPa、-0.1～3.5MPa,可顯示系統工作時低壓側和高壓側的壓力
5.溫度檢測單元：提供4只溫度表，采用PT100傳感器，三位半數顯，分別測量進風口溫度、出風口溫度、冷凝器溫度和蒸發器溫度
6.模擬故障設置單元：模擬故障設置多元化，制冷故障設置有蒸發器臟堵、冷凝器臟堵、毛細管臟堵、毛細管冰堵；電氣故障 設置類型有電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等故障點。
7.專用工具選配（ 便攜式焊炬、割管刀、脹管擴口器、雙表修理閥、公/英制加液管、真空泵）。
四、故障說明
|
編號 |
故障模擬說明 |
故障現象 |
|
K1 |
斷開N2線圈 |
模擬變壓器T的副邊N2開路，整機不工作 |
|
K2 |
斷開橋式整流橋堆 |
模擬橋式整流橋環+12V無輸出，整機不工作 |
|
K3 |
斷開7805穩壓塊輸出 |
模擬7805穩壓塊壞+5V無輸出，整機不工作 |
|
K4 |
斷開紅外接收管1腳 |
模擬紅外接收管無電源輸入，不能遙控 |
|
K5 |
斷開X105溫度傳感器電阻 |
模擬室內環境溫度很高，可制冷不能制熱 |
|
K6 |
斷開IC1的P13腳 |
模擬IC1的P13無信號輸出 |
|
K7 |
斷開IC1的P12腳 |
模擬IC1的P12無信號輸出 |
|
K8 |
斷開IC1的P11腳 |
模擬IC1的P11無信號輸出 |
|
K9 |
斷開IC1的P10腳 |
模擬IC1的P10無信號輸出 |
|
K10 |
斷開IC1的P15腳 |
模擬IC1的P15無信號輸出 |
|
K11 |
斷開IC1的P14腳 |
模擬IC1的P14無信號輸出 |
|
K12 |
斷開IC1的P24腳 |
模擬IC1的P24無信號輸出 |
|
K13 |
斷開IC1的P23腳 |
模擬IC1的P23無信號輸出 |
|
K14 |
斷開IC1的P22腳 |
模擬IC1的P22無信號輸出 |
|
K15 |
斷開IC1的P21腳 |
模擬IC1的P21無信號輸出 |
|
K16 |
斷開IC1的P25腳 |
模擬IC1的P25無信號輸出 |
|
K17 |
斷開IC1的P20腳 |
模擬IC1的P20無信號輸出 |
|
K18 |
斷開步進電機兩組線圈 |
模擬步進電機兩組線圈開路 |
|
K19 |
斷開步進電機兩組線圈 |
模擬步進電機兩組線圈開路 |
|
K20 |
斷開IC2的P16腳 |
模擬IC2的P16無信號輸出 |
|
K21 |
斷開IC2的P15腳 |
模擬IC2的P15無信號輸出 |
|
K22 |
斷開IC3的P14腳 |
模擬IC3的P14無信號輸出 |
|
K23 |
斷開IC3的P13腳 |
模擬IC3的P13無信號輸出 |
|
K24 |
斷開IC3的P12腳 |
模擬IC3的P12信號輸出 |
|
K25 |
斷開IC3的P11腳 |
模擬IC3的P11無信號輸出 |
|
K26 |
斷開IC3的P16腳 |
模擬IC3的P16無信號輸出 |
|
K27 |
斷開IC3的P15腳 |
模擬IC3的P15無信號輸出 |
|
K28 |
斷開繼電器RY4線圈 |
模擬繼電器RY4線圈壞，輔助電熱絲不起作用 |
|
K29 |
斷開繼電器RY2線圈 |
模擬繼電器RY2線圈壞，室外風機不轉 |
|
K30 |
斷開繼電器RY7線圈 |
模擬繼電器RY7線圈壞，室內風機低速時風機不轉 |
|
K31 |
斷開繼電器RY6線圈 |
模擬繼電器RY6線圈壞，室內風機中速時風機不轉 |
|
K32 |
斷開繼電器RY5線圈 |
模擬繼電器RY5線圈壞，室內風機高速時風機不轉 |
|
K33 |
斷開繼電器RY1線圈 |
模擬繼電器RY1線圈壞，壓縮機不工作 |
|
K34 |
斷開繼電器RY3線圈 |
模擬繼電器RY3線圈壞，電磁四通閥不工作 |
|
K35 |
斷開7個繼電器工作指示燈 |
7個繼電器的工作電源指示燈不亮 |
|
K36 |
模擬電網電壓的波動 |
模擬電網電壓調壓器可調 |
五、熱泵型分體空調實訓考核裝置實訓項目
初級技工基本技能實訓
1.制冷系統專用工具的基本操作
2.制冷系統管件焊接
3.制冷系統的檢漏
4.制冷系統的抽真空與充注制冷劑R22 中級技能實訓（設計、安裝、調試及檢修）
5.格力KFR-23型空調主控板電路原理
6.空調電器元件的測量及系統運行
7.格力KFR-23型空調器故障與分析
8.空調檢測與故障分析
