SG-ZL67制冷制熱實訓考核鑒定設備

時間：2022-03-16 10:44:27

一、概述
SG-ZL67制冷制熱實訓考核鑒定設備是專門為職業院校開設的制冷類相關專業而研制的，裝置根據制冷類行業中空調與冰箱維修技術的特點，針對空調和冰箱的電氣控制以及制冷系統的安裝與維修進行設計，強化了學員對空調冰箱系統管路的安裝、電氣接線、工況調試、故障診斷與維修等綜合職業能力。裝置融合了流體力學、熱力學、傳熱學和電氣控制等技術，適合制冷類相關專業的教學和培訓。

二、制冷制熱實訓考核鑒定設備特色
1.裝置能夠全面展現制冷系統結構及制冷系統維修的全部過程，滿足實訓教學、實際工程訓練及職業技能競賽的需要；
2.綜合性強，可組成多種制冷系統，具有多種控制方式，有較強實用性、通用性、經濟型；
3.裝置采用模塊化設計，電氣控制與制冷系統獨立分開，可以對相應的特征點進行測量，既保證學生基本技能的訓 練和鞏固，又保證了電路連接的快速、安全和可靠；
4.可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作；

三、制冷制熱實訓考核鑒定設備技術性能
1.輸入電源：?jiǎn)蜗嗳€ 220V±10% 50Hz
2.工作環境：溫度-10℃～40℃ 相對濕度≤85%（25℃）海拔＜4000m
3.裝置容量：≤1.5kVA
4.安全保護：具有漏電壓、漏電流保護，安全符合國家標準

四、制冷制熱實訓考核鑒定設備結構與組成

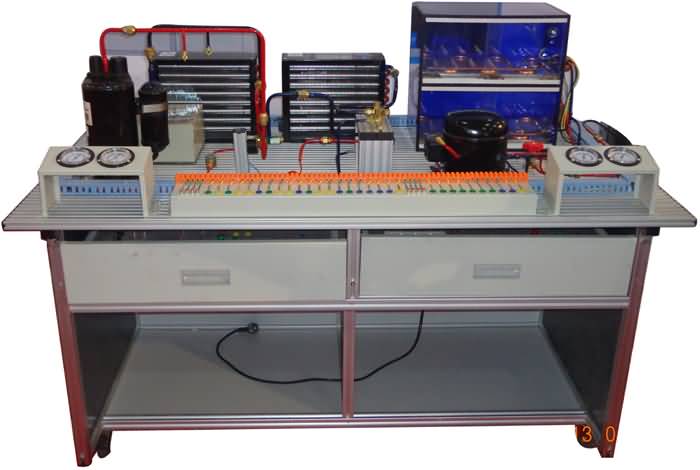

1.裝置采用模塊化設計，由導軌式鋁合金安裝平臺、空調系統、電冰箱系統、電氣控制系統等組成。
2.導軌式鋁合金安裝平臺由標準規格的鋁合金工業型材組成，作為學生操作訓練的平臺，上面安裝有空調系統部件和冰箱系統部件。
3.空調系統：包含空調壓縮機、室內換熱器、室外換熱器、四通換向閥、節流裝置、視液鏡、空調閥等。
4.電冰箱系統：包含冰箱壓縮機、鋼絲式冷凝器、冷凍室蒸發器、冷藏室蒸發器、節流裝置、視液鏡、電磁閥、干燥過濾器等。
5.電氣控制系統：采用模塊化設計，包含了電源及儀表模塊、熱泵空調電氣控制模塊、冰箱電子溫控控制模塊、冰箱智能溫控控制模塊。
6.電源及儀表模塊：
單相三線制220V交流電源供電。交流電壓表1只，測量范圍：０～250V；交流電流表1只，測量范圍０～5A，用于測量系統啟動電流及監測系統正常工作電流。
7.制冷系統壓力檢測單元：
提供4只真空壓力表，測量范圍分別為-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa,用于測量空調、冰箱系統高、低壓側壓力。
8.電流型漏電保護裝置1套
漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護

五、電腦考核系統：
　1、計算機可以監控1-126臺家用電器智能考核臺
　2、已設置多個故障點。（可擴展到65個故障點）
　3、具有發卷功能
　4、具有收卷功能
　5、試卷清零
　6、自動檢測各家用電器考核臺的通訊聯機情況
　7、可以生成學生個人成績單
　8、可以對學生考核情況進行統計
　9、設有進入系統密碼
　10、具有打印功能

六、制冷制熱實訓考核鑒定設備基本配置

序號	名稱	技術參數及明細	數量
1	鋁型材實訓平臺	長×寬×高為1500mm×800mm×800mm鋁型材實訓平臺	1套
2	空調系統模塊	旋轉式壓縮機、室內熱交換器、室外熱交換器、四通換向閥、節流裝置、視液鏡、空調閥等器. 空調電氣實訓考核模塊，空調通用控制模塊，具有制冷、制熱、通風、除濕控制功能；板面分為電路原理測試部分	1套
3	冰箱系統模塊	活塞式壓縮機、鋼絲式冷凝器、冷凍室蒸發器、冷藏室蒸發器、節流裝置、視液鏡、電磁閥、干燥過濾器等器件	1套
4	電源及儀表模塊	AC220V電源供電，交流電壓表0～130V、交流電流表0～5A	1套
5	冰箱電子溫控電氣控制模塊	東芝GR-204E電子溫度控制模塊，可控制直冷式雙門電冰箱	1套
6	冰箱智能溫控電氣控制模塊	單片機控制、液晶顯示、雙溫控；具有速凍功能、智能控溫	1套
7	空調電氣控制模塊	提供空調通用控制模塊，具有制冷、制熱、通風、除濕控制功能	1套

8	專用制冷工具1	1 偏心型擴孔器 : CT-808AM (倒角器、割刀包含在內) 2 CT536GF雙表修理閥 3 TW-1A旋片式真空泵、 4 CT336螺紋頂針加液管、 5 CT274割管刀、CT368彎管器、 6 2升便捷手提式焊炬 7 外英內公轉接頭、 8 導線、等配套常用工具 9 活動扳手	一臺各1套
9	專用制冷工具2	、內六角	2把
		十字

10	制冷劑	R12、 R22、
11	工具材料計算機	焊接用銀釬焊料，紫銅毛細管	1套
		空調用干燥過濾器	1套
		洛克環接頭（銅三、直接、彎頭）（可配接、10、6MM紫銅管） 1開瓶器 1個 R600a制冷劑瓶專用、 2使用手冊 1本 3網絡型電氣技能實訓智能考核系統 1張光盤 4智能答題器使用說明書 1本 5智能考核專用下載線 3根 6 網線 1根計算機，品牌電腦，配置不低于CPU Intel酷睿2雙核E7500/內存 2GDDR2/硬盤320G/聲卡全雙工/DVD刻錄/17寸液晶顯示器/網卡/4個以上USB/WindowsXP操作系統。（電	1套

七、制冷制熱實訓考核鑒定設備實訓項目
1）.空調系統管路設計、組裝、接線和調試項目
管路設計任務
空調系統管路的設計（包括管路距離的確定、割管、彎管、擴管、脹管、管路焊接等）
系統組裝任務
將設計好的管路安裝到對應部件的合理位置并完成對空調系統的保壓、檢漏
系統接線任務
判斷空調壓縮機的繞組，完成空調系統的線路鋪設和連接
系統調試任務
完成對空調系統的抽真空、加注制冷劑、電氣調試、工況的調整
2）.電冰箱系統管路設計、組裝、接線和調試項目
管路設計任務
冰箱系統管路的設計（包括管路距離的確定、割管、彎管、擴管、脹管等）
系統組裝任務
將設計好的管路安裝到對應部件的合理位置并完成對冰箱系統的保壓、檢漏
系統接線任務
判斷冰箱壓縮機的繞組，完成冰箱系統的線路鋪設和連接
系統調試任務
完成對冰箱系統的抽真空、加注制冷劑、電氣調試、工況的調整

八、制冷制熱實訓考核鑒定設備實訓內容
1、制冷工專用工具的使用
2、氣焊焊槍的使用與焊接能力
3、空調制冷系統管路的組裝能力
4、空調制冷系統的保壓、檢漏與制冷劑加充能力
5、空調控制電路的電氣連接與調試能力
6、空調控制電路電氣故障考核、故障分析與故障排除能力
7、電冰箱制冷系統管路的組裝能力
8、電冰箱制冷系統的保壓、檢漏與制冷劑加充能力
9、東芝GR-204E直冷電子式電冰箱控制電路的電氣連接與調試能力
10、東芝GR-204E直冷電子式控制電路電氣故障考核、故障分析與故障排除能力
11、BCD-173GH型智能溫控電冰箱控制電路的電氣連接與調試能力
12、BCD-173GH智能溫控電冰箱控制電路電氣故障考核、故障分析與故障排除能力
13、電冰箱制冷系統的故障判斷與維修能力
14、學生的團隊協調組織能力
15、電氣識圖和電氣設計能力

上一篇： SG-ZL68熱泵型分體空調實訓考核裝置
下一篇： SG-ZL66中央空調空氣處理系統實訓裝置（LON總線型）
