SG-8011 豐田凌志LS400汽車自動空調實訓臺

時間:2022-03-29 15:10:58

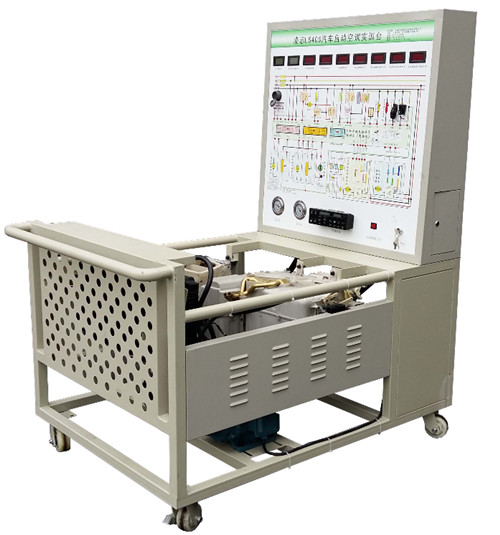

SG-8011 豐田凌志LS400汽車自動空調實訓臺(圖1)



一、豐田凌志LS400汽車自動空調實訓臺簡介
該設備采用凌志LS400汽車自動空調系統為基礎,充分展示汽車自動空調系統組成結構和工作過程。
適用于各類學校對汽車自動空調系統理論和維修實訓的教學需要。

二、豐田凌志LS400汽車自動空調實訓臺功能特點
1.真實可運行的汽車自動空調系統,充分展示汽車自動空調系統的組成結構和工作過程。
2.由三相電機做為動力源,帶動空調壓縮機工作。操作空調控制面板,可真實演示汽車自動空調系統的工作過程以及工作原理。
3.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板,表面經特殊工藝噴涂底漆處理;UV平板噴繪面板打印有永不褪色的彩色電路圖與工作原理圖;學員可直觀對照電路圖和實物,認識和分析汽車自動空調系統的工作原理。
4.實訓臺面板上安裝有檢測端子,可直接在面板上檢測空調系統各電路元件的電信號,如電阻、電壓、電流、頻率信號等。
5.實訓臺面板上安裝有壓力表、溫度表、可實時顯示空調管路壓力、進出風口溫度的參數變化。
6.實訓臺提供了學員練習加注制冷劑、檢漏等實操工作平臺。
7.設備檢測面板正前方底座上配有20cm的鋼制臺面,方便放置資料、檢測儀器等。
8.實訓臺底座采用鋼結構焊接,正前方/兩側焊接圓形護手桿,表面采用噴涂工藝處理,帶自鎖腳輪裝置,移動靈活,安全可靠、堅固耐用。
9.帶加熱裝置,自動調節溫度。

三、豐田凌志LS400汽車自動空調實訓臺技術規格
外形尺寸:1500×1000×1700mm(長×寬×高)
動力電源:三相四線(或三相五線)380V±10% 50Hz
外接電源:交流220V±10% 50Hz
工作電壓:直流12V
制 冷 劑:R134a
工作溫度:-40℃~+50℃
高壓壓力表:0~3.5MPa
低壓壓力表:0~1.5MPa
三相異步電動機:
     型  號:YT 100L1-4
     電  壓:AC 220V/380V
     功  率:2.2KW
     轉  速:1420r/min
     顏色:7032
     鋼管:40*40*3mm
     面板機柜:1.5mm冷板沖壓成形,背面設置維修門;
     移動腳輪:120*80mm

四、基本配置(每臺)

序號 名       稱 規格型號 單位 數量
1 檢測控制面板(帶面板柜) 裝有各種檢測端子以及彩色電路圖和原理圖(950*900*4mm) 1
2 點火開關   1
3 信號模擬裝置   1
4 高壓壓力表 R134a,0~3.5MPa 1
5 低壓壓力表 R134a,0~1.5MPa 1
6 數字式進風口溫度表   1
7 數字式出風口溫度表   1
8 空調控制器總成 原車 1
9 空調蒸發箱總成 原車 1
10 壓縮機總成 原車 1
11 膨脹閥總成 原車 1
12 干燥器總成 原車 1
13 鼓風機總成 原車 1
14 冷凝器 原車 1
15 三相異步電動機 YT 100L1-4/2.2KW 1
16 冷卻電子風扇 原車 1
17 移動臺架(帶自鎖腳輪裝置) 1500×1000×1700mm(長×寬×高) 1
18 故障模擬與排除裝置   1
19 設備教師手冊   1
20 設備合格證、保修卡   1
