一、大眾汽車空調系統實驗臺概述：

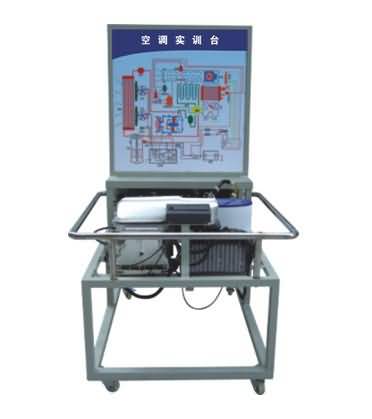

大眾汽車空調系統實驗臺是本公司采用一汽大眾手動空調為適應汽車教學需求而研制的，該實訓臺由手動空調總成（新件）、操作面板及空調工作彩色原理圖、控制柜、可移動式臺架(萬向腳輪)壓縮機驅動系統（用2.2KW電機使壓縮機穩定工作）、冷疑系統(自動電子風扇)、真空控制進風口出風口，電源系統（采用開關電源輸出電壓穩定）蒸發系統(采用原車蒸發箱)、制冷管路系統（高壓顯示表、低壓顯示表）顯示制冷工作高低壓、具結構緊湊、操作方便、安全可靠、教學直觀、是汽車空調實物教學不可缺少的實驗室設備之一。
二、大眾汽車空調系統實驗臺組成：
空調控制面板、鼓風機、功率管、空調蒸發器總成、空調壓縮機、冷凝器風扇、三相電機、干燥器、制冷管路、可移動臺架、使用說明書。
三、大眾汽車空調系統實驗臺功能：
1、適用于汽車專業學員實操技能的培訓考核；
2、可對空調系統進行結構和控制系統的認識實訓。如空氣管路系統、電路控制系統、制冷管路系統；
3、可對空調系統進行拆卸和裝配實訓；
4、由三相電機工作，帶動空調壓縮機工作。操縱空調控制面板可使鼓風機工作、壓縮泵工作、冷凝風扇工作、出風冷熱調節、風口走向調節等，充分展示空調系統的工作過程；
5、實訓臺安裝有空調制冷管路的高低表，可直觀顯示制冷管路的壓力變化；
6、實訓臺提供給學員進行抽真空、加注制冷劑、檢漏等實操工作平臺；
7、實訓臺安裝有對應部件檢測端子，可在面板上直接測量電器元件每個管腳的信號參數，使用萬用表完成整個電路系統的檢測實訓。
四、大眾汽車空調系統實驗臺技術性能：
●驅動電壓 AC380V
●驅動功率 2.2KW
●工作功率 700W
●工作電壓 DC12V
●總功率 3KW}
●可移動臺架(分體式+安全不銹鋼防護攔) 1500×1000×1800mm
●制冷劑 R12(A134)
●制冷劑量 2kg
●出風口制冷效果 7-10度
●設備重量 180Kg
