SG-Z07建筑電氣與智能化實踐教學模擬樓層

時間:2022-03-12 10:37:29

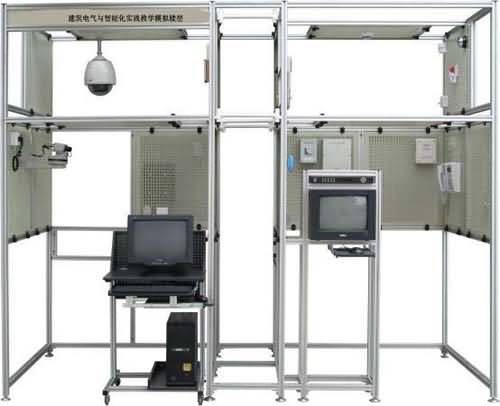

SG-Z07建筑電氣與智能化實踐教學模擬樓層



一、模擬樓層平臺
1.設備概述
"
建筑電氣與智能化實踐教學模擬樓層"是由1臺鋁合金支架和17塊網孔板搭建而成的兩層模擬樓宇建筑,分別模擬一棟樓宇建筑的一層機房、一層樓道、一層樓道大門、二層樓道、二層樓道窗戶、二層住戶、二層住戶大門、二層住戶窗戶、垂直豎井和建筑周邊。房間提供正反面?zhèn)葔晚攭Φ陌惭b范圍,可在上面安裝各種樓宇智能化器件;同時還提供房間大門和窗戶,可在上面安裝電插鎖、電磁鎖、門磁和窗戶防盜探測器等器件,實現智能建筑各類系統的安裝與運行,如"對講門禁及室內安防系統"和"閉路電視監控及周邊安防系統"等。相比于單層模擬樓層,兩層模擬樓層需要考慮智能建筑的多樓層結構關系,除了能夠培養學生的工程施工能力外,更能夠培養其工程設計能力與工程創新能力,符合高等院校的實踐教學需求。
器件的安裝方式與實際工程一致,使用自攻螺絲與專用膨脹尼龍的配合,學生在模擬墻體的一邊便可單獨完成器件的固定;布線方式可選擇通過線槽布明線(網孔板正面)或通過專用理線環布暗線(網孔板反面)。

2、外形尺寸
鋁合金支架尺寸:3010mm×1305mm×2550mm(長×寬×高)
網孔板尺寸:750mm×600mm×35mm(長×寬×高)

3.主體配置

序號 器件名稱 數量 單位 備注
1 鋁合金支架 1 臺
2 網孔板 17
3 計算機移動推車 1 臺
4 圓鋼凳 1
5 人字梯 1
6 儲物架 1 臺
7 配電箱 1 個
8 單相漏電保護開關 1 個
9 單相三位三級排插 3 個
10 網孔板用膨脹固定件 500 個
11 理線環 100 個
12 緊固件、線材及專用工具 1

二、對講門禁及室內安防子系統
1. 主體配置

序號 器件名稱 數量 單位 備注
1 18V 直流開關電源 1 個
2 門前鈴 1 個
3 室內分機 1 臺
4 電插鎖 1
5 警鈴 1 個
6 被動紅外空間探測器 1 個
7 感煙探測器 1 個
8 燃?xì)馓綔y(cè)器 1 個
9 門磁開關 1 對
10 求助按鈕 1 個
11 明裝 86 底座 2 個
12 層間分配器 1 個
13 室外主機 1 臺
14 ID 卡 4
15 電磁鎖 1
16 電磁鎖控制器 1 個
17 開門按鈕 1 個
18 聯網器 1 個
19 管理中心機 1 臺
20 通訊轉換模塊 1 個
21 通訊電纜 1
22 對講門禁監控管理軟件 1
23 緊固件、線材及專用工具 1

2.實訓項目
(1)認識和熟悉各種對講門禁及室內安防系統器件
(2)各種器件對應墻體區域位置的安裝
(3)電插鎖、電磁鎖和門磁等門上器件的安裝
(4)掌握對講門禁及室內安防系統的結構和原理
(5)對講門禁及室內安防系統的接線、布線和調試
(6)對講門禁監控管理軟件的操作與事故演習
(7)基于兩層樓層的對講門禁及室內安防系統的系統結構項目設計

三、閉路電視監控及周邊安防子系統
1.主體配置

序號 器件名稱 數量 單位 備注
1 12V 直流開關電源 1 個
2 彩色監視器 1 臺
3 半數字硬盤錄像機 1 臺
4 硬盤 1 個
5 交換機 1 個
6 網絡跳線 1
7 網絡視頻監控管理軟件 1
8 變速球 1 臺
9 一體機芯 1 臺
10 槍型攝像機 1 臺
11 自動光圈鏡頭 1 個
12 室內全方位云臺 1 臺
13 智能解碼器 1 個
14 紅外攝像機 1 臺
15 攝像機支架 1 個
16 拾音器 1 個
17 主動紅外對射探測器 1 對
18 被動紅外幕簾探測器 1 個
19 聲光警號 1 個
20 單相一位二級插座 2 個
21 單相一位三級插座 3 個
22 明裝 86 底座 5 個
23 緊固件、線材及專用工具 1

1. 實訓項目
(1) 認識和熟悉各種閉路電視監控及周邊安防系統器件
(2) 各種器件對應墻體區域位置的安裝
(3) 掌握閉路電視監控及周邊安防系統的結構和原理
(4) 閉路電視監控及周邊安防系統的接線、布線和調試
(5) 網絡視頻監控管理軟件的操作與事故演習
(6) 基于兩層樓層的閉路電視監控及周邊安防系統的系統結構項目設計

四、照明 DDC 監控子系統
1. 主體配置

序號 器件名稱 數量 單位 備注
1 24V 直流開關電源 1 個
2 通用 DDC 控制器 1 臺
3 LON 網絡適配器 1 個
4 聲光控開關 1 個
5 光照度開關 1 個
6 緊急按鈕 1 個
7 日光燈 2 個
8 燈座 2 個
9 鹵鎢燈芯 1 個
10 燈罩 1 個
11 DDC 編程軟件 1 LonMarker
12 組態編程軟件 1 力控
13 緊固件、線材及專用工具 1

2.實訓項目
(1)認識和熟悉各種照明DDC監控系統器件
(2)各種器件對應墻體區域位置的安裝
(3)掌握照明DDC監控系統的結構和原理
(4)照明DDC監控系統的接線、布線和調試
(5)DDC編程軟件軟件的設計、編程、設置、事件計劃安排與事故演習
(6)組態編程軟件的設計、編輯、連接與監控
(7)基于兩層樓層的照明DDC監控系統結構項目設計
