一、綜合布線與計算機網絡系統實驗裝置概述
綜合布線與計算機網絡系統是智能建筑通訊自動化系統的重要組成部分，也是建筑物實現內部通訊及外部通訊的信息通路，是數據、信號交換與處理的重要環節。建筑物內部與外部信息（語音信息、數據信息、視頻信息等）使用單位的信息交流、交換，都需通過綜合布線與計算機網絡系統來實現。

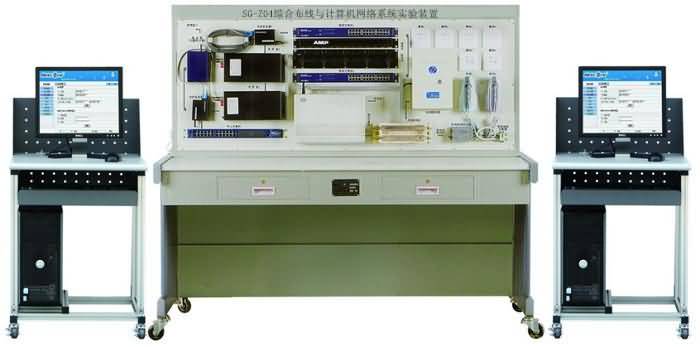

“SG-Z04綜合布線與計算機網絡系統實驗裝置”是根據目前我國建筑電氣、樓宇智能化專業的課程內容精心設計的綜合實驗裝置。本實驗裝置能全面反映綜合布線的工作區子系統、水平布線子系統、垂直干線子系統、樓層設備間子系統和管理子系統等，并可通過計算機網絡實現與外部的信息交換。
二、綜合布線與計算機網絡系統實驗裝置結構
綜合布線系統主要由數據網絡、語音網絡、有線電視網絡三大部分組成。其中數據網絡為計算機網絡系統，語音網絡為電話網絡系統。

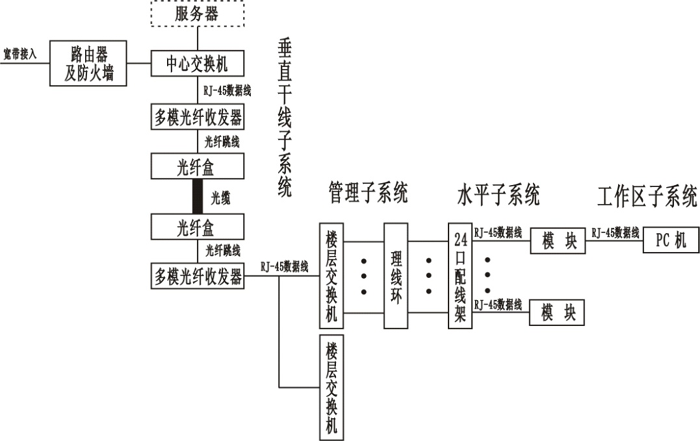

1.數據網絡
數據網絡由路由器、中心交換機、光纖收發器、光纖盒、樓層交換機、理線環、配線架、信息模塊等組成。

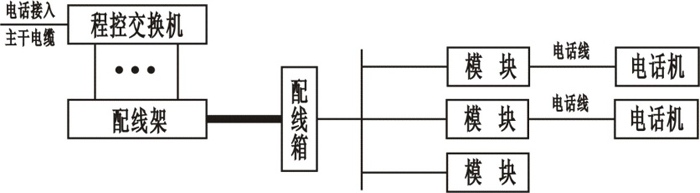

2.語音網絡
3.有線電視網絡
三、綜合布線與計算機網絡系統實驗裝置特點
1.本實驗裝置內容豐富，既含有計算機數據網絡，又含有電話語音網絡和有線電視網絡；
2.系統完整，它包含了綜合布線的工作區子系統、水平干線子系統、管理區子系統、垂直干線子系統和設備間子系統；
3.裝置中所采用的部件均是實際工程中所用的知名品牌，有較強的實用和通用性；
4.數據網絡結合了光纖和雙絞線兩種布線網絡，包含了568B、568A兩種RJ45接線方式；
5.路由器帶有防火墻功能，中心交換機支持VLAN、WEB網管、集群管理、系統日志等功能；支持多種配置方式。
四、技術參數
1.輸入電源：?jiǎn)蜗嗳€(xiàn)～220V±10% 50Hz/60Hz
2.環境溫度：-20℃～+45℃
3.裝置容量：＜0.5kVA
4.外形尺寸：1668mm×805mm×1484mm
5.安全保護：具有漏電自動保護裝置
五、綜合布線與計算機網絡系統實驗裝置實驗項目
1.RJ45插頭的跳線制作與測試
2.工作區子系統的認識及組建
3.水平布線子系統的認識及組建
4.管理子系統的認識及組建
5.垂直干線子系統的認識及組建
6.路由器的使用與設置
7.中心交換機的使用與編程
8.設備間子系統的認識及組建
9.數據網絡的故障設置
10. 語音跳線的制作
11. 程控交換機的認識及編程
12. 語音網絡的認識及系統組建
13. 數據網絡的故障設置
14. 有線電視網絡的認識
15. 局域網的認識與組建
六、基本配置
1.電源控制屏（鐵質雙層亞光密紋噴塑結構）
交流電源：?jiǎn)蜗?20V 50Hz，帶有過流保護裝置。
2.實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有兩個大抽屜、柜門，分別用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定。
3.路由器
支持CSMA/CD、PPPoE、PPP、IP、ARP、DHCP、TCP、UDP、HTTP、FTP、DNS基本協議；支持靜態路由和動態路由(RIP1/RIP2)；具有網絡地址轉換(NAT)屏蔽外部的攻擊，具有鎖定特定端口、鎖定特定 IP、鎖定特定目標URL 的能力；提供虛擬服務和DMZ方式的Internet訪問；基于WEB的管理界面，登錄密碼驗證，廣域網口和局域網口的MAC地址配置，WAN接口具有DHCP客戶端能力，LAN接口提供DHCP服務器，DNS代理，遠程管理，恢復出廠默認配置；最大連接主機數：100臺；網絡吞吐量：最高80Mbps；內建防火墻，產品采用全新的集成安全設計模式，將安全設計滲透到每個模塊、每個協議、每個業務流程中，為實現企業網絡的安全防護帶來最有效的保障；WAN端口支持多種基于以太網的INTERNET連接模式：PPPoE(虛擬撥號)、動態IP(即DHCP 客戶端)和靜態IP。
4.中心交換機
具有24個10/100M以太網端口，支持全、半雙工、VLAN；命令行接口配置；支持Telnet遠程配置；通過Console口配置；遠端撥號；SNMP V1/V2/V3；iManager N2000及QuidView網管系統；WEB網管；支持集群管理；RMON（Remote monitor）1，2，3，9組MIB；系統日志等，并具有網管功能。
5.多模光纖收發器
支持10/100Mbps自適應和全雙工/半雙工自動轉換功能；采用高效交換功能核心芯片，內有大容量的包緩沖器，支持直通或存儲轉發機制，具有二層交換的所有硬件功能，可以通過狀態指示，提供豐富的差錯檢測功能；雙絞線接口可選擇交叉/直通連接，具有交叉電纜和直連電纜轉換開關；優質的光收發一體模塊有良好的光和電氣特性，保證數據傳輸可靠，工作壽命長， 該模塊傳輸動態范圍在30dB以上；提供四個LED指示器方便診斷及監視網絡狀態：電源、UTP 連通/運行、光纖連通/運行、沖突等；采用四層電路板設計，先進的表面焊接流水線加工生產，模塊工作穩定，數據傳輸平穩，抗干擾能力強。
6.樓層交換機
支持IEEE802.3 10Base-T、IEEE802.3u 100Base-TX網絡標準、CSMA/CD協議；具有10/100Mbps（半雙工）、20/200Mbps（全雙工）傳輸速率；LED電源指示燈、LINK/ACT、10/100M；支持UTP/STP 3類或5類電纜媒體介質；24個RJ45 端口；通過FCC Part 15 Class A，CE認證。
7.程控交換機
2路輸入，8路輸出，模擬空分交換制式；音頻撥號方式。
主要功能：1.電腦話務員，停電直通；2.來電顯示，人工值班；3.彈性編碼，直撥外線；4.等級設置，通話保密；5.特許撥號字頭，呼出限制；6.代接功能，三方通話；7.強插和監聽，數碼錄音；8.出局外線連接，音樂保留。
8.其它
具有光纖收發模塊、24口配線架、24口理線環、110 100對配線架、電話配線箱、J45模塊和RJ11模塊。
9.豪華型電腦桌
桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀；設有一個柜門，可用于放置工具、存放資料等，電腦桌還設有四個萬向輪（帶鎖緊功能），便于移動和固定。
