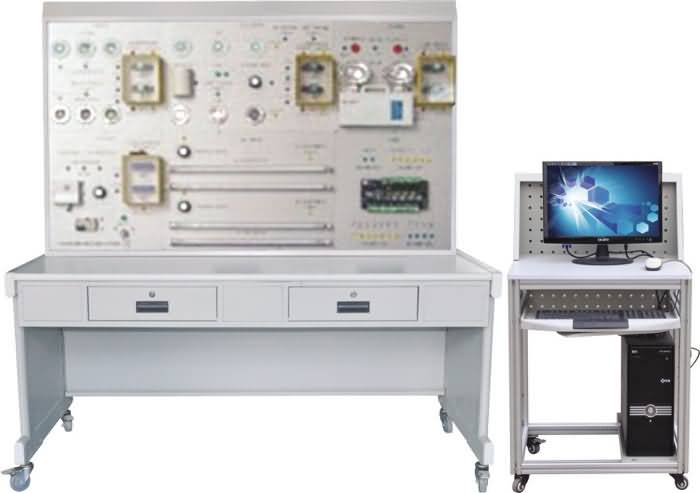

一、樓宇照明監控系統實驗實訓裝置組成：
本系統控制部分全部采用實物，控制對象采用仿真模型，整個實訓裝置主要由DDC控制器、時鐘控制器、照度傳感器、動靜探測器、遙控器、仿真燈具、組態軟件、配置軟件、控制軟件、專用管理電腦等組成。
1、照明系統模擬板：
公共區域照明控制模擬板、辦公室照度自動調節控制模擬板、景觀照明控制模擬板、情景照明控制模擬板和應急照明控制模擬板，要求能完全模擬真實照明監控系統的工作過程、所有的燈光要求能在DDC的控制下按一定的邏輯規律亮滅、所有的照度自動調器和動靜探測器也要求在DDC的控制下自動調節、并具用手動遙控器控制功能。配電箱含繼電器系統配置四套、動靜探測器配置一個、手動遙控器配置套、日光燈自動調光系統配置二套、亮度傳感器配置一套。
2、控制器：
要求配置： DO配6個點、DI配7個點、AI配4個點、AO配2個點。
3、P4客戶端電腦：
內配置支持DDC的客戶端組態軟件一套、客戶端軟件一套。客戶端電腦要求能同服務器聯網。
4、ZD-VB亮度自動調節器：
采用工程實際主流應用的亮度自動調節器，布局要求能讓學生反復拆裝而不易損壞，并能與相關器件聯成真實線路進行全真動作。
5、FL-476動靜探測器：
采用工程實際主流應用的動靜探測器，布局要求能讓學生反復拆裝而不易損壞，并能與相關器件聯成真實線路進行全真動作。
6、BD-6手動遙控器：
采用工程實際主流應用的手動遙控器，布局要求能讓學生反復拆裝而不易損壞，并能與相關器件聯成真實線路進行全真動作。
二、樓宇照明監控系統實驗實訓裝置實訓功能：
能進行各種燈光照明系統操作演示、直接數字控制器(DDC)的操作與編程、時鐘控制的編程與操作、照度自動調節控、動靜探測控制制、區域場景控制、手動遙控器控制，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。
三、樓宇照明監控系統實驗實訓裝置實訓項目：
1、時鐘控制的編程與操作實訓
2、照度自動調節控制實訓
3、動靜探測控制實訓
4、區域場景控制和手動遙控器控制實訓
5、線路故障的判斷與處理
6、設備故障的判斷與處理
7、公共區域照明控制與操作實訓
8、辦公室照度自動調節控制與操作實訓
9、實景觀照明控制與操作實訓
10、情景照明控制與操作實訓
11、應急照明控制與操作實訓
12、手動遙控器控制與操作實訓
13、設計并安裝一個簡易應用系統
14、設計有關控制點位信息表格
15、組態軟件設計實訓項目
16、系統調試實訓
四、系統技術指標：
工作電壓：?jiǎn)蜗嗳€(xiàn)220V±5% 50Hz
整機容量：＜300W
外型尺寸：150×70×180cm3
安全保護：具有漏電自動保護裝置
故障設置：具有故障設置系統
可擴展，可兼容，LON總線通訊方式
輸出，8點、IO/DO 輸入，11點AI/DI
信號方式；干觸點/0-20MA/0-10A/發10K
