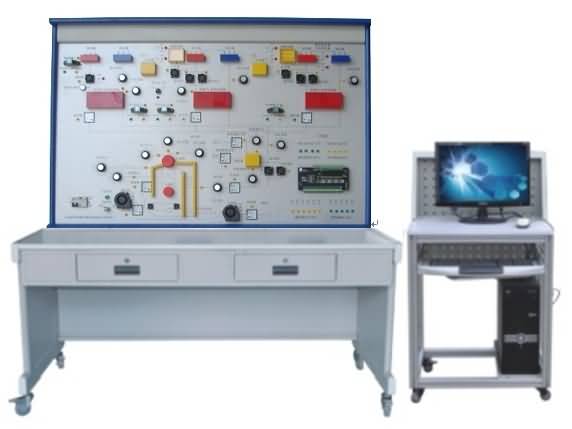

一、實訓功能
1、本實驗實訓裝置能讓學生進行樓宇暖通監控系統的元件、作用、組成和原理的認識實訓。
2、本實驗實訓裝置能讓學生進行DDC控制器通訊線的連接、軟件及系統的啟動與停止和樓宇自動監控系統客戶端的模擬監控實訓。
本實驗實訓裝置能讓學生通過客戶端對系統進行保存系統監控節點的資料、圖形等的操作,并監控與管理所有在網絡上的監控節點,包含登錄,下載,安全管理等的設置操作。
3、本實驗實訓裝置能讓學生進行樓宇空調供水及鍋爐監控系統的演示操作、點表的認識和DDC控制器同各元器件之間的接線操作實訓、故障的設置與排除等實訓操作。
4、本實驗實訓裝置能讓學生進行樓宇鍋爐自動監控系統的演示操作、點表的認識和DDC控制器同各元器件之間的接線操作實訓、故障的設置與排除等實訓操作。本實驗實訓裝置能讓學生進行樓宇熱交換器自動監控系統的演示操作、點表的認識和DDC控制器同各元器件之間的接線操作實訓、故障的設置與排除等實訓操作。
5、本實驗實訓裝置能讓學生進行樓宇供暖供水及鍋爐監控系統的演示操作、點表的認識和DDC控制器同各元器件之間的接線操作實訓、故障的設置與排除等操作實訓。
6、本實驗實訓裝置能讓學生將本系統同樓宇自控系列中的其它設備聯網進行各種綜合實訓。
7、本實驗實訓裝置能讓學生通過網際組態軟件對系統進行二次開發和設計。
二、技術指標
工作電壓:?jiǎn)蜗嗳€220V±5% 50Hz
整機容量:<200W
外型尺寸:150×70×180cm3
安全保護:具有漏電自動保護裝置和接地保護
故障設置:具有故障設置模塊能進行電腦軟件和硬件線路的故障設置與排除
系統恢復:具有軟件快速恢復功能
三、主要配置
組成 | 數量 |
暖通模擬系統 | 1套 |
DDC控制器 | 1臺 |
客戶端軟件 | 1套 |
暖通系統控制軟件 | 1套 |
模擬熱交換器 | 3臺 |
模擬膨脹水箱 | 2只 |
模擬鍋爐 | 1臺 |
故障設置模塊 | 1套 |
密度板雙貼面進口防火板實訓桌 | 1只 |
密度板雙貼面進口防火板實訓屏架 | 1只 |
145×85cm優質鋁塑板絲網印刷面板 | 1塊 |
密度板雙貼面進口防火板電腦桌 | 1只 |
四、實訓項目
第一實訓平臺:樓宇空調供水及鍋爐監控系統
實訓一:按線路圖將各部分連線操作實訓;
實訓二:鍋爐蒸汽壓力與鍋爐給水泵的聯動控制操作實訓;
實訓三:鍋爐汽包水位與鍋爐給水閥的聯動控制操作實訓;
實訓四:空調用戶資用壓差與熱交換器二次側循環泵的聯動控制操作實訓;
實訓五:空調供水熱交換器二次側熱水出口溫度自動聯鎖控制操作實訓;
實訓六:空調熱交換器二次側循環水泵與一次側調節閥自動聯鎖控制操作實訓;
實訓七:空調膨脹水箱與空調補水泵的聯動控制操作實訓;
實訓八:觀察水泵的累計運行時間操作實訓;
實訓九:線路故障的判斷與處理實訓;
實訓十:操作錯誤的判斷與糾正實訓。
第二實訓平臺:樓宇鍋爐自動監控系統
實訓十一:按線路圖將各部分連線操作實訓;
實訓十二:蒸汽流量的變化對給水閥的自動調節操作實訓;
實訓十三:給水流量的變化對給水閥的自動調節操作實訓;
實訓十四:鏈條爐排速度自動調節操作實訓;
實訓十五:送風、引風機風量自動調節操作實訓;
實訓十六:爐膛負壓的自動調節操作實訓;
實訓十七:線路故障的判斷與處理實訓;
實訓十八:操作錯誤的判斷與糾正實訓。
第三實訓平臺:樓宇熱交換器自動監控系統
實訓十九:按線路圖將各部分連線操作實訓;
實訓二十:空調供水熱交換器二次側熱水出口溫度自動聯鎖控制操作實訓;
實訓二十一:供暖供水熱交換器二次側(低溫)熱水供、回水溫度控制操作實訓;
實訓二十二:生活供水熱交換器二次側(低溫)熱水出口溫度控制操作實訓;
實訓二十三:生活循環泵與生活調節閥的聯動控制操作實訓;
實訓二十四:線路故障的判斷與處理實訓;
實訓二十五:操作錯誤的判斷與糾正實訓。
第四實訓平臺:樓宇供暖供水及鍋爐監控系統
實訓二十六:按線路圖將各部分連線操作實訓;
實訓二十七:供暖熱水回路中的循環水泵的控制操作實訓;
實訓二十八:供暖膨脹水箱與供暖補水泵的聯動控制操作實訓;
實訓二十九:鍋爐除氧器壓力與鍋爐除氧器進汽閥的聯動控制操作實訓;
實訓三十:鍋爐除氧器水位與鍋爐除氧器進水閥的聯動控制操作實訓;
實訓三十一:一次側總回路的熱量計量操作實訓;
實訓三十二:觀察水泵的累計運行時間操作實訓;
實訓三十三:線路故障的判斷與處理實訓;
實訓三十四:操作錯誤的判斷與糾正實訓。
