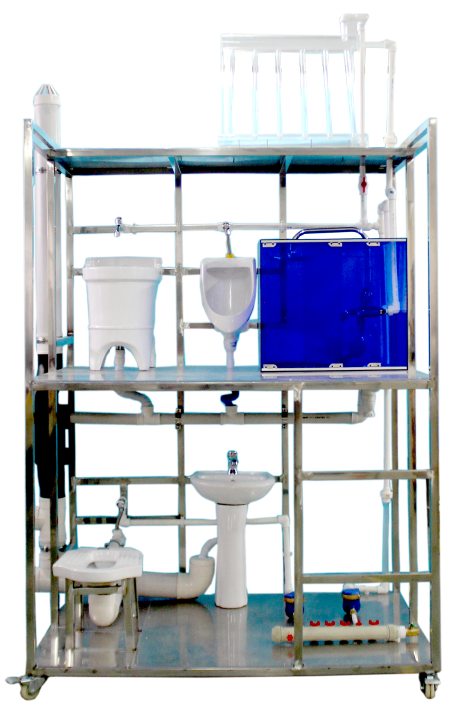

一、住宅樓一戶一表及辦公樓給排水系統實訓裝置實訓功能
1.整體式全真潔具和管路,透明地板,能看清隱蔽管路的全部結構和走向。
2.設置帶蘇維托排水系統的排水主立管演示,能了解蘇維托排水系統的組成、結構和原理。
3.關鍵部位采用透明管路,能看清管路中水流的走向。
4.展示了給排水系統中引入管、排出管、立管、橫管、清掃口、檢查口、水封的外觀、結構、原理、安裝部位和安裝形式。
5.所有潔具和給排水設備都能真實演示。
二、技術指標
外形尺寸: 1500 × 1000 × 2400mm
框架材料: 304 不銹鋼
地板材料:鋼化玻璃
進水要求: 0.05MPa ~ 0.75MPa
安全保護:具有漏電自動保護裝置和接地保護
三、住宅樓一戶一表及辦公樓給排水系統實訓裝置主要配置
1.辦公樓給水方式為普通給排水,給水入管入框架后立管至二層,在二層經水表后布水給拖布池、采用按鈕自閉式?jīng)_水閥的掛式小便器和小便槽,排水接至本層排水橫管后再入立管。
2.住宅樓給水方式為一戶一表式,給水入管設水表井,上面設分水器,各分戶管設置閥門和水表(按 6 戶計),一層立管 6 根,至二層立管 5 根,二層布水管以上為四根 , 一層由左至右衛生器具分別為:附帶存水彎自閉閥式?jīng)_水的蹲便器、存水彎的立式面盆、整體浴室(用透明板,附帶淋浴頭、地漏,有接至屋頂?shù)耐该魈柲芄?,并裝有太陽能模型),按實際工程連接入排水橫管后連入辦公樓排水立管,再匯合集中排出。
3.整體式全真潔具和管路,透明地板,能看清隱蔽管路的全部結構和走向
4.設置帶蘇維托排水系統的排水主立管演示,能了解蘇維托排水系統的組成、結構和原理
5.關鍵部位采用透明管路,能看清管路中水流的走向
6.展示了給排水系統中引入管、排出管、立管、橫管、清掃口、檢查口、水封的外觀、結構、原理、安裝部位和安裝形式。
7.所有潔具和給排水設備都能全真演示
8.系統采用PLC自動控制,生活給水系統:主要有給水箱、給水泵、給水管道、壓力變送器、脈沖水表、水龍頭和淋浴頭等組成。管路采用PPR管進行設計,可進行PPR合管的切割、安裝和通水試驗操作,通過控制系統可實現生活給水系統的變頻恒壓供水功能,實現單泵變頻控制或雙泵切換控制等功能;通過脈沖式水表可以完成用水量的計量。
9.熱水給水系統主要有電加熱鍋爐、熱水給水管道、水龍頭和淋浴頭等組成。管路采用PPR管進行設計,可進行PPR管的切割、熔接、安裝和通水試驗操作,可對鍋爐進行溫度調節控制操作。
10.采用7寸觸摸屏上位監控
四、住宅樓一戶一表及辦公樓給排水系統實訓裝置實訓項目:
實訓一:辦公樓給水方式演示及實訓;
實訓二:住宅樓給水方式演示及實訓
實訓三:橫管和立管的結構和功能的認識實訓;
實訓四:器具通氣管和環形通氣管的結構和功能的認識實訓;
實訓五:拖布池、立式小便器、掛式小便器和小便槽的給排水原理和功能的認識實訓;
實訓六:自閉閥式?jīng)_水蹲便器、立式面盆、整體浴室的給排水原理和功能的認識實訓
