一、概述：
噴淋滅火系統實訓裝置依據《自動噴水滅火系統設計規范》相關標準設計該系統具有噴水滅火系統典型結構，能夠完成火災探測，火災報警，現場滅火等演示性實訓項目，同時還能清楚的展示噴淋滅火系統的典型設備構成和系統工作原理，通過該裝置的操作學習，學生可以對樓宇中噴水滅火系統的結構有一個全面的了解，掌握建筑物內部主要滅火設備的應用，熟悉樓宇中濕式報警閥、水流指示器、壓力開關等滅火設備的結構和原理，熟悉滅火系統的控制原理和工作過程。它適用于學習《建筑滅火系統》、《樓宇給排水系統》、《樓宇消防控制系統》等專業課的中職業院校的實訓教學。
二、噴水滅火系統實訓裝置系統特點
1.具有試驗性噴淋啟動功能，當自動控制系統出現故障時，可手動啟動噴淋泵
2.本身自帶控制器，可實現本地控制，也可實現消防報警聯動控制
3.模型框架和水箱等主要部件全部使用不銹鋼器件，保證不生銹、不易老化
4.噴淋泵和氣壓罐等關鍵設備分別采用德國和瑞士進口設備，穩定型強
5.濕式報警閥、水流指示器、壓力開關等設備全部通過國家強制性產品認證
三、噴水滅火系統實訓裝置技術參數
1.輸入電源：?jiǎn)蜗嗳€～220V±10% 50Hz
2.環境溫度：+4℃～+45℃
3.裝置容量：＜3000kVA
4.外形尺寸：1638mm×680mm×1800mm
5.控制臺尺：1000*600*800MM
6.安全保護：具有漏電自動保護裝置
四、噴水滅火系統實訓裝置實訓項目
1.系統結構與設備認識
2.噴淋滅火系統仿真軟件安裝與使用
3.噴淋滅火系統伺應狀態操作
4.噴淋滅火系統調試
5.火災探測與火災報警
6.噴淋滅火操作
7.噴淋滅火監控軟件安裝與使用
8.噴淋系統系統綜合操作訓練
9.PLC的控制操作實訓
10．觸摸屏組態的操作實訓，
11.消防噴水手自動控制的實訓
12.火災真實演示實訓
13噴淋滅火系統與消防報警系統聯動（選做）
五、基本配置
1.豪華型電腦桌（鐵質雙層亞光密紋噴塑結構）
桌面為防火、防水、耐磨高密度板結構堅固，造型美觀；設有一個柜門，可用于放置工具、存放資料等，電腦桌還設有四個萬向輪（帶鎖緊功能），便于移動和固定，有利于實訓室布局。
2.滅火控制柜
(1)滅火控制器
滅火控制器使用單片機作為主控制器實現對煙感探測器、水流指示器、信號碟閥、壓力開關的狀態檢測，并在自動狀態下實現對報警輸出，聲光報警和啟動噴淋水泵。通過串口和軟件可實現上位機監控功能，同時可實現本地控制和聯動控制切換功能
(2)滅火控制柜
滅火控制柜由電源開關、電壓源指示、狀態指示燈（煙感探測器、水流指示器、信號碟閥、壓力開關）、聲光報警器、手動控制裝置等部分組成，可以完成噴淋滅火系統的電源控制、狀態指示、火災報警、自動滅火、手動滅火控制等功能，同時具有聯動控制接口，可以接受其它消防報警系統的聯動控制信號

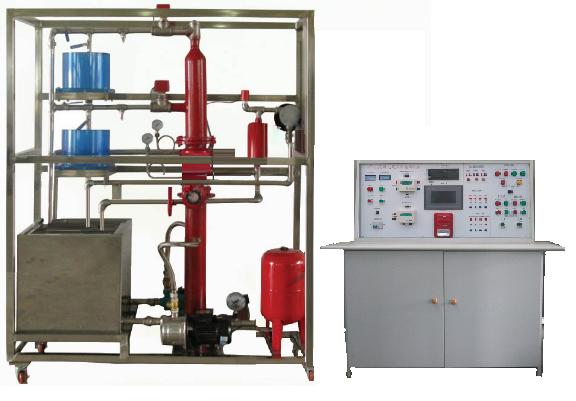

3.噴淋滅火系統模型
模型框架和水箱等主要部件全部使用不銹鋼器件，保證不生銹、不易老化，可以模擬兩層大樓噴淋滅火系統；模型系統主要由噴淋水泵、氣壓罐、濕式報警閥、水力警鈴、延時器、壓力開關、水流指示器、封閉式噴頭、試驗閥、火災探測器、火災報警器等典型噴水滅火設備構成，能生動模擬大樓內水滅火系統的典型結構。
（2）噴淋水泵：數量1臺 功率 750W 揚程：30米 流量:8立方米/小時
高位水泵模擬氣壓罐：數量1臺 容積50升，功率 750W 揚程：30米，0.3MP
（3）濕式報警閥：數量1臺 口徑：Ф100mm 額定工作壓力1.2MPa
玻璃球噴頭：數量6個 68℃溫級
（4）水流指示器：數量2個 靈敏度15L-37.5L/min
（5）感煙探測器：1個，總線編碼型，報警電流小2MA普通煙霧體濃渡等級
（6）感溫探測器：1個總線編碼型，報警電流小2MA、68℃溫級
（7）燃?xì)馓綔y(cè)器：1個總線編碼型，報警電流小2MA、普通氣體濃渡等級
（8）溫度傳感器：1個，100PT電阻2MA、
4.閥門狀態監控
（1）水磁狀態監控
（2）模擬火災啟動
（3）報警信號監控及處理
六、系統配置：
|
序號 |
產品名稱 |
數量 |
|
1 |
閉式噴頭 |
2只 |
|
2 |
隱蔽噴頭 |
2只 |
|
3 |
水流指示器 |
1只 |
|
4 |
信號閥 |
1個 |
|
5 |
報警控制器 |
1個 |
|
6 |
水箱 |
1只 |
|
7 |
高位模擬水泵 |
1只 |
|
8 |
水位浮球閥 |
1只 |
|
9 |
壓力表 |
3只 |
|
10 |
消防泵 |
1臺 |
|
11 |
不銹鋼機架 |
一臺 |
|
12 |
水管套件 |
1套 |
|
13 |
控制臺 |
1臺 |
|
14 |
噴水觀察室 |
2間 |
|
15 |
控制柜 |
1個 |
|
16 |
PLC |
1臺 |
|
17 |
觸摸屏 |
1臺 |
