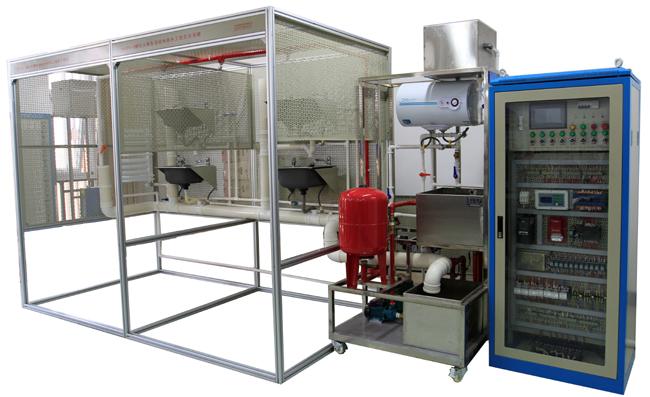

一、網孔型給排水設備安裝與控制實訓裝置性能及配置
1.通過實訓操作可掌握給排水設備安裝與控制的綜合能力,如管材切割與連接、管道安裝、設備安裝、電氣安裝、設備接線、編程控制、故障排查。
2.給排水模型外形尺寸:4800mm×1500mm×2300mm(長×寬×高);電氣控制柜外形尺寸:800mm×600mm×1800mm(長×寬×高);
3.整機功耗:<4.5kVA;
4.裝置底部安裝有帶剎車腳輪,方便裝置的移動和固定;
5.安全保護措施:具有接地保護、漏電過載保護、誤操作保護功能;安全性符合相關的國標標準,所有材質均符合環保標準。
6.設備組成要求:給排水設備安裝與控制實訓裝置由生活給水系統、消防給水系統、熱水給水系統、排水系統和控制系統五個部分組成。
7.生活給水系統:主要有給水箱、給水泵、給水管道、壓力變送器、脈沖水表、水龍頭和淋浴頭等組成。管路采用不銹鋼復合管進行設計,可進行不銹鋼復合管的切割、安裝和通水試驗操作,通過控制系統可實現生活給水系統的變頻恒壓供水功能,實現單泵變頻控制或雙泵切換控制等功能;通過脈沖式水表可以完成用水量的計量。
8.消防給水系統:主要有給水箱、噴淋泵、穩壓罐、濕式報警閥、壓力開關、水流指示器、消防給水管道、閉式噴淋頭等組成。管路采用鍍鋅管進行設計,可進行鍍鋅管的切割、套絲、安裝和通水試驗操作,通過控制系統可實現噴淋滅火功能。
9.熱水給水系統主要有電加熱鍋爐、熱水給水管道、水龍頭和淋浴頭等組成。管路采用PPR管進行設計,可進行PPR管的切割、熔接、安裝和通水試驗操作,可對鍋爐進行溫度調節控制操作。
10.排水系統主要有污水箱、液位傳感器、排水泵、排水管道和水處理單元等組成。排水管路主要采用UPVC管進行設計,可進行UPVC管的切割、粘接、安裝和通水試驗操作,結合控制系統可實現污水箱的水位檢測和排水泵的啟??刂频裙δ?。
11.給排水自動控制系統主要有電氣控制柜、觸摸屏、操作開關、工作狀態指示燈、PLC控制器、變頻器、低壓電氣、水泵、水表、傳感器(浮球式液位計、壓力開關、水流指示器、信號蝶閥、壓力變送器)、組態監控軟件等組成。通過控制系統可實現給排水系統的自動化控制功能。
12.建筑給排水系統仿真教學軟件:采用3D技術與交互式動畫相結合的方式,模擬實際生活給水系統、消防給水系統、熱水給水系統、排水系統的結構。可實現以建筑內部生活給水系統仿真,建筑內部消防給水系統仿真,建筑內部排水系統仿真,建筑內部熱水供應系統仿真,建筑給排水主要組成設備的結構仿真,各類給排水系統的運行過程仿真。
13.不銹鋼鋼架1000mm×1000mm×1900mm1臺
14.污水處理單元有機玻璃1個
15.水流指示器靈敏度:15-37.5L/mim1只
16.玻璃球灑水噴頭68℃溫級2只
17.消防水泵三相AC380V功率:0.55KW揚程:33m流量:130 L/min。1臺
18.變頻磁力驅動泵三相AC380V功率:0.37KW揚程:12m流量:20L/min2臺
19.排水泵單相AC220V功率:95W揚程:9m流量:18L/min1臺
20.氣壓罐容積50L1個
21.壓力變送器量程0-200KPa1只擴散硅
22.電加熱鍋爐容量50L,功率2KW1臺
23.衛浴臺面盆50 cm×45 cm×20 cm4個
24.萬向下水通用件4個
25.水龍頭混合式4個
26.花灑通用件4個
27.混合閥通用件4個
28.浮球液位傳感器高、、低二檔2個
29.脈沖水表0.01立方米/脈沖1只
30.西門子PLC控制器CPU224XP、14DI/10DO ,2AI/1AO1個
31.西門子變頻器MM420,三相380V輸入 ,0.75kW,帶BOP面板1臺
32.觸摸屏7英寸、彩色、高分辨率
33.組態軟件力控6.0 1套帶權
34.低壓電氣小繼電器、交流接觸器、熱過載繼電器1套
35.空氣開關帶漏電保護器1個
36.保險絲15A3個
37.操作開關2位6個
38.開關電源輸出:DC24V1個
39.工作狀態指示燈工作電壓:DC24V7只
40.型材電腦桌60cm×60cm×80cm1張(注如配電腦配電腦桌)
41.管材、配件及配套工具:
42.豪華工具車鋼板設計,設有抽屜及柜子,可移動 1臺
43.管材與配件包含短柄球閥、銅球閥、蝶形球閥、黃銅閘閥、銅止回閥、鍍鋅變徑接頭、鍍鋅90°彎頭、鍍鋅活接頭、鍍鋅直通接頭、鍍鋅三通接頭、PVC-U管、PVC透氣帽、PVC異形順水三通、PVC單承插、PVC雙承插存水管、PP-R管、90°彎頭、等徑三通、陰螺紋彎頭、陽螺紋接頭、截止閥、外牙直通接頭、內牙直通接頭、內牙三通接頭、不銹鋼內牙三通、彎頭、不銹鋼內牙彎頭、不銹鋼外牙直接、銅轉接頭、銅活接頭、角閥、編織軟管、金屬線管、金屬線管接頭、1寸鍍鋅管、3/4寸鍍鋅管、不銹鋼管、黑色保溫管等。1套
44.配套工具包含管螺紋鉸扳、管子臺虎鉗(帶支架)、鍍鋅管割刀、熱熔機、PPR管剪刀、復合管割刀、鋼鋸、鋸條、PVC膠水、卷尺、扳手、管鉗、尖嘴鉗、生料帶、內六角扳手、記號筆、十字螺絲刀、一字螺絲刀、插線板、絕緣手套、絕緣膠鞋、萬用表、剝線鉗、斜口鉗、焊錫絲、電烙鐵、烙鐵架、剪刀、手動試壓泵等。1套
二、網孔型給排水設備安裝與控制實訓裝置實訓項目
1)系統竣工圖和控制電氣原理圖繪制
2)管材加工和連接:鍍鋅管、不銹鋼復合管、PPR、UPVC管的切割、套絲、熔接、連接。
3)配件和器件的安裝:完成生活給水系統、消防給水系統、熱水給水系統和排水系統中管路配件的安裝;完成水泵、壓力變送器、水表、浮球液位計、信號蝶閥、濕式報警閥組、水流指示器、閉式噴頭、末端試水裝置、水龍頭、淋浴器等水暖器件的安裝。
4)管道試壓與通水試驗
5)電氣設計、安裝與接線:水泵、配電柜、控制器、指令元件、操作元件的安裝、接線
6)控制程序設計與調試:(變頻控制程序;抄表計費程序;噴淋滅火控制程序;給排水監控程序;組態監控系統)
三、網孔型給排水設備安裝與控制實訓裝置主要配置
