SG-X55開放式綜合布線實訓裝置

時間:2022-03-12 16:54:54

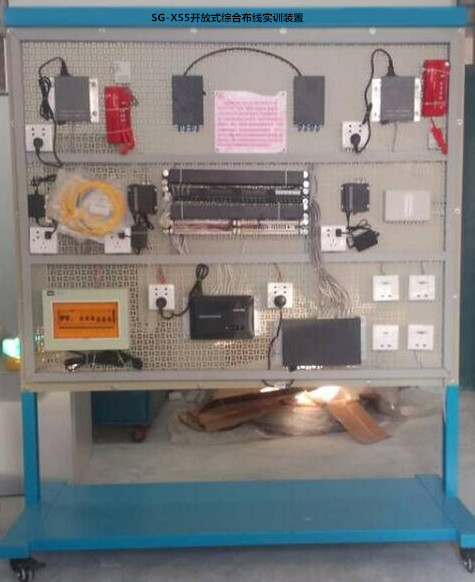

SG-X55開放式綜合布線實訓裝置(圖1)


一、開放式綜合布線實訓裝置配置參數
1、設備應有開放式網孔開型臺架、網絡設備、高級噴塑鋼型材支架、網孔掛板、電源控制器、單口面板、雙口面板、雙口面板、超五類非屏蔽RJ45插座模塊、超五類非屏蔽RJ11插頭、超五類非屏蔽RJ45插頭、光纖插座(SC)、光纖插座(LC)、插座模塊面板支架、超五類24位RJ45插座、管理線盤、光纖分線盒(4芯)、托架、光纖跳線、語音跳線、數據跳線、光纖適配器、110式100回線高頻接線模塊盤、IDC語音模塊、五類1對UTP線纜、五類25對UTP電纜、110型接線工具、交換機、光纖收發器、網絡測試儀、實訓考核系統、輔材及工具等組成。

2、能夠使學生完成設備與信息盤間的安裝與布線、進線水平間子系統的敷設及建筑物子系統中光纜的敷設等項目,并可通過垂直子系統對系統進行拓展,綜合其它管理級別的設備,從而掌握其根本技術要點。

3、電源:AC220V±5%、具有漏電保護

4、外形:1580㎜×680㎜×1900㎜。

二、開放式綜合布線實訓裝置完成的實訓內容
1.了解設備間子系統實踐;
2.了解工作區子系統實踐;
3.了解管理區子系統實踐;
4.了解配線區子系統實踐
5.了解干線(垂直)子系統實踐
6.了解水平子系統實踐
7.了解干線子系統實踐;
8.網絡評測與連接實踐;
9.門禁的接線
10.考勤的接線
11.獨立模塊的獨立認識、接線;
12.數據模塊、語音模塊、光纖模塊制作實踐;
13.數據、語音安裝調試實踐;
14.數據、語音通信、交換傳輸實踐;
15.系統整合的接線、設置、操作和演習
16.交換機、光纖收發器網絡測試儀的實踐

三、開放式綜合布線實訓裝置主要設備列表
序號 名稱 型號 數量
1 實訓屏 1580*680*1800mm 1
2 光纖插座(SC)   4個
3 光纖插座(SC)   4個
4 光纖收發器   1套
5 光纖適配器   1套
6 110式100回線接線模塊盤   1個
7 五類1對UTP線纜   5米
8 網絡配線架   1套
9 五類4對UTP電纜   5米
10 交換機 H3C 1臺
11 IDC語音模塊   20個
12 六類非屏蔽RJ45插座模塊   20個
13 管理線盤   1個
14 開放式標準機架   1臺
15 網絡測試儀   2個
16 視頻光端機   1套
