三相異步電動機正反向控制電路

時間:2023-04-28 08:58:00

三相異步電動機正反向控制電路
一、實訓目的
(1)通過三相異步電動機正反向控制電路的連接,掌握了將電路原理圖連接到實際運行電路中的方法。
(2)掌握三相異步電動機正反轉的原理和方法。
(3)掌握手動控制正反控制、接觸器聯鎖正反轉、按鈕聯鎖正反轉控制和按鈕接觸器雙聯鎖正反轉控制電路的不同連接方式,并熟悉運行中的區別。
二、選用組件

(1)實訓設備
序 號 型  號 名           稱 數 量
1 DQ10 三相鼠籠異步電動機(△/220V) 1臺
2 GDQ39-1 繼電接觸控制組件(一) 1件
3 GDQ39-4 繼電接觸控制組件(四) 1件

2、屏幕上的掛件排列順序:GDQ39-1   GDQ39-4
三、實訓內容
1反向開關的正反向控制電路:
1)啟動控制面板,調節控制面板左側的調壓器旋鈕,調節三相調壓電源u、V、w將輸出線電壓調整到220V,然后按“停止”切斷交流電源的按鈕。
2)按圖1接線。圖中S1用于模擬反向開關)為GDQ39-4上部三刀三擲開關QS4,F(xiàn)U1FU2FU3選用掛件GDQ39-1DQ10用于電機△220V
3)啟動電源后,將開關S1向右旋轉“左合”位置,觀察電機轉向。
4)運行半分鐘后,將開關S1轉到右側“斷開”位置后,再扳向“右合”位置,觀察電機轉向。

  圖1  倒檔開關前進和后退控制電路
2接觸器聯鎖正反向控制電路:
1)按下“停止”按鈕切斷交流電源。按圖2接線。圖中SB1SB2SB3KM1KM2FR1FU1FU2FU3FU4為掛件GDQ39-1在裝置上,電機選擇DQ10△220V檢查后,按“啟動”連接220V三相交流電源的按鈕。
2)按SB1觀察并記錄電機m的旋轉方向、接觸器的自鎖和聯鎖觸點的真空斷路器。
3)按SB3觀察并記錄電機m的旋轉方向、接觸器每個觸點的吸離。
4)再次按下SB2,觀察并記錄電機m的旋轉方向、接觸器的自鎖和聯鎖觸點的真空斷路器。
5)按SB3觀察并記錄電機m的旋轉方向、接觸器的自鎖和聯鎖觸點的真空斷路器。

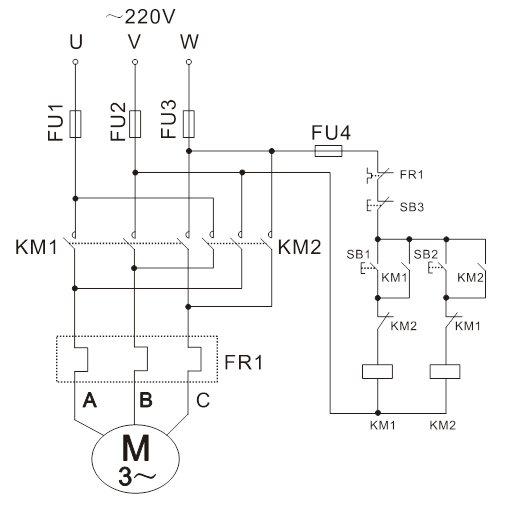

圖2  接觸器聯鎖正反轉控制電路
3按鈕聯鎖正反轉控制電路:
1)按下“停止”按鈕切斷交流電源。按圖3接線,圖中SB1SB2SB3KM1KM2FR1FU1FU2FU3FU4DQ10被選為手控盒上裝置的電機△220V檢查后,按“啟動”連接220V三相交流電源的按鈕。
2)按SB1觀察并記錄電機m的旋轉方向、每個觸點的吸力。
3)按SB3觀察并記錄電機m的旋轉方向、每個觸點的吸力。
4)按SB2觀察并記錄電機m的旋轉、每個觸點的吸力。

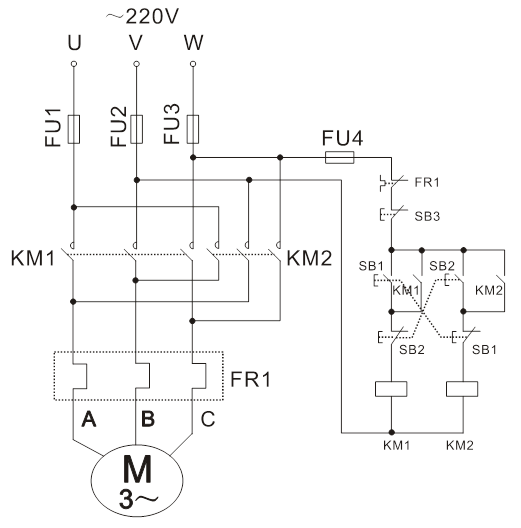

圖3  按鈕聯鎖正反轉控制電路
4按鈕和接觸器雙聯鎖正反向控制電路:
1) 按下“停止”按鈕切斷三相交流電源。按圖4接線。圖中SB1SB2SB3KM1KM2FR1FU1FU2FU3FU4對于懸掛式GDQ39-1在裝置上,電機選擇DQ10△220V檢查后,按“啟動”連接220V三相交流電源的按鈕。
2)按SB1觀察并記錄電機m的旋轉方向、每個觸點的吸力。
3)按SB2觀察并記錄電機m的旋轉、每個觸點的吸力。
4)按SB3觀察并記錄電機m的旋轉方向、每個觸點的吸力。

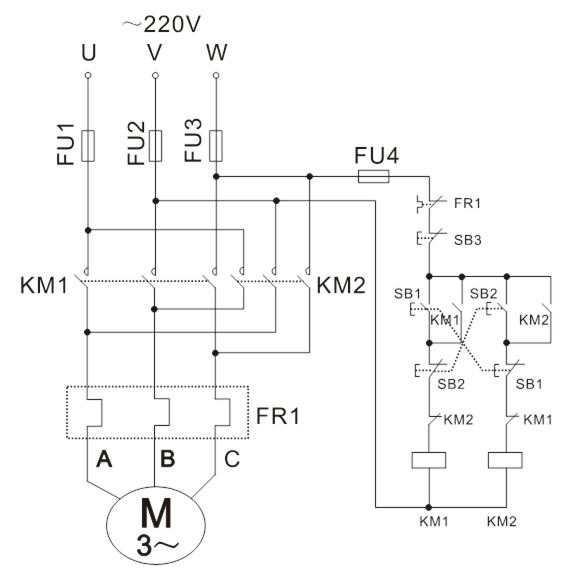

圖 4  按鈕和接觸器雙重聯鎖正反轉控制電路
四、思考題
( 1)在圖1為什么要轉動手柄使電機反轉“停止”電機M停止后,可以轉動“反轉”如果你直接拉它,讓它反向“反轉”會造成什么后果?
( 2)試分析圖1、圖2、圖3、圖4各有什么特點?并畫出工作原理流程圖。
( 3)圖2、圖4雖然也可以實現直接控制電機正反轉,但是容易出現什么故障,為什么?
圖4比圖2和圖3有什么優點?
( 4)接觸器和按鈕的聯鎖觸點在繼電器觸點控制中起什么作用?
