序 號 | 型 號 | 名 稱 | 數 量 |
1 | DQ10 | 三相鼠籠異步電動機(△/220V) | 1臺 |
2 | DQ20-1 | 三相鼠籠異步電動機 | 1臺 |
3 | GDQ39-1 | 繼電接觸控制組件(一) | 1件 |
4 | GDQ39-2 | 繼電接觸控制組件(二) | 1件 |
三、實訓內容
1三相異步電動機的起動順序控制(一)按圖1接線。圖中SB1SB2SB3KM1KM2FR1FU1FU2FU3FU4對于懸掛式GDQ39-1上器件,F(xiàn)R2為MRDT11上部裝置,電機M1選用DQ10△/220V,電機M2選用DQ20-1
1)按下屏幕上的啟動按鈕,打開220V三相交流電源。
2)按SB1,觀察電機運行和接觸器吸力。
3)保持M1運行,按下SB2,觀察電機運行和接觸器吸合。
4)當M1和M2都在運行時,M2能獨立停止嗎?
5)按下SB3停止電機后,先按下SB2,分析為什么電機M2可以 不要開始?
(一)2三相異步電動機的起動順序控制
(二)按圖2接線。圖中SB1SB2SB3SB4KM1KM2FR1FU1FU2FU3FU4對于懸掛式GDQ39-1上器件,F(xiàn)R2為GDQ39-2在這個裝置上,馬達M1選用DQ10△220V,電機M2選用DQ20-1
1)按下屏幕上的啟動按鈕,打開220V三相交流電源。
2)按SB2觀察并記錄電機和接觸器的運行狀態。
3)再次按下SB4,觀察并記錄電機和接觸器的運行狀態。
4)單獨按下SB3,觀察并記錄電機和接觸器的運行狀態。
5)當M1和M2都運行時,按SB1觀察并記錄電機和接觸器的運行狀態。

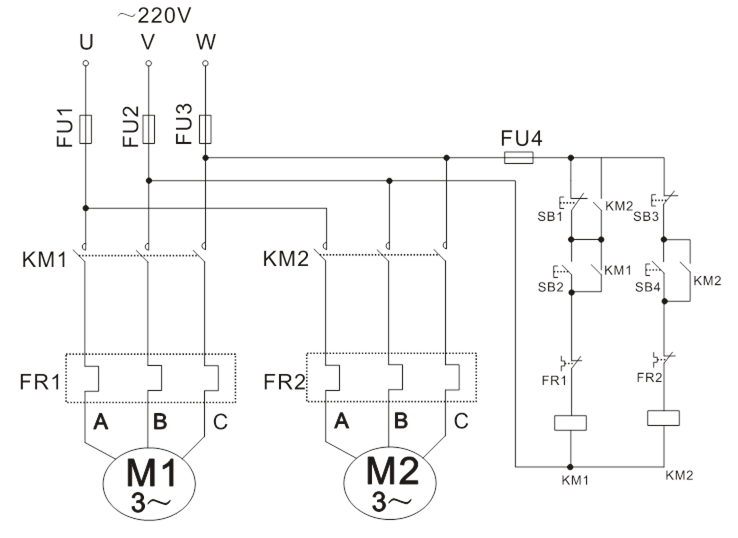

圖2
3三相異步電動機的停止順序控制:確保斷電后,按圖3接線。圖中SB1SB2SB3SB4KM1KM2FR1FU1FU2FU3FU4對于懸掛式GDQ39-1上器件,F(xiàn)R2為GDQ39-2上部裝置,電機M1選用DQ10△220V,電機M2選用DQ20-1
1)按下屏幕上的啟動按鈕,打開220V三相交流電源。
2)按SB2觀察并記錄電機和接觸器的運行狀態。
3)同時按下SB4,觀察并記錄電機和接觸器的運行狀態。
4)M1和M2運行時,單獨按SB1,觀察并記錄電機和接觸器的運行狀態。
5)當M1和M2都運行時,按SB3觀察并記錄電機和接觸器的運行狀態。
6)按SB3停止M2,然后按SB1觀察并記錄電機和接觸器的運行狀態。

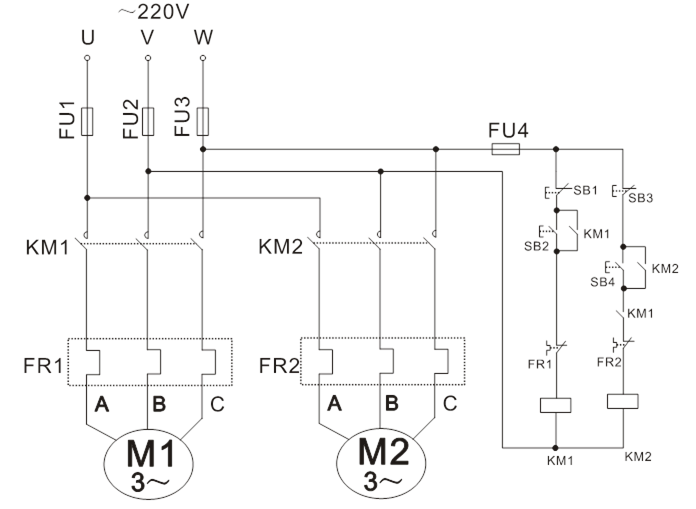

圖3
四、思考題
1、畫出圖5-13、5-14、5-15工作原理流程圖。
2、比較圖5-13、5-14、5-15三條線的區別和各自的特點。
3、給出了幾個用順序控制進行機床控制的例子,并說明了它們的用途。
